結構:
表 1 ART CAM - 2350SWIR 的主要部件 * 1
Item | Pcs | Model | Remark |
NIR Area Camera | 1 | ARTCAM-2350SWIR | |
CameraLink Cable | 1 | OKI Electric Cable CL-S-MS-050 (for grabber board) or CL-S-SS-050 (for grabber card) | 5m length |
AC Adaptor | 1 | GST280A24 | 1m length |
Adapter Power Cord Cable | 1 | ? | 1.8m length |
Power Adapter Cable 6PINto 4PIN | 1 | ? | 5m length |
Sample Software | 1 | ? | |
Instruction Booklet | 1 | ? | This Booklet |
Installation Guide for Camera Link Converter | 1 | ? |
*本產品不包含鏡頭、圖像采集卡、USB3.0 線纜、轉換器、臺式電腦及筆記本電腦
（a）
（b）
（c）

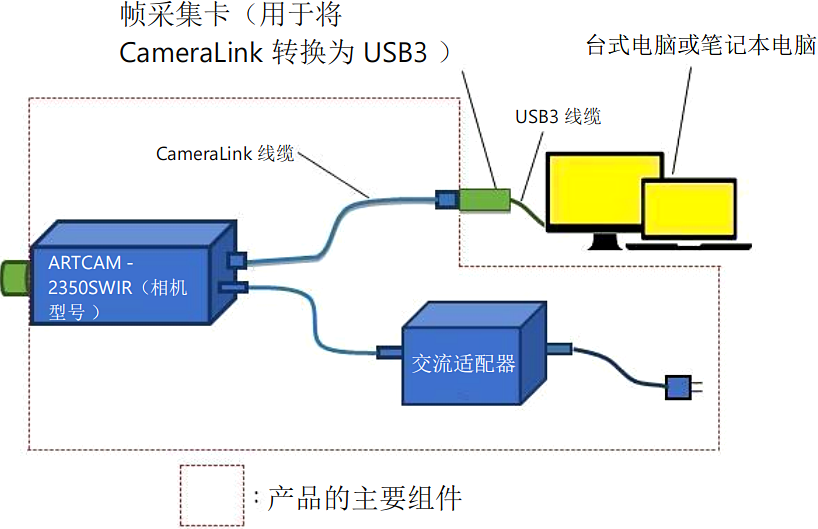

圖 1 ARTCAM - 2350SWIR 的三種類型

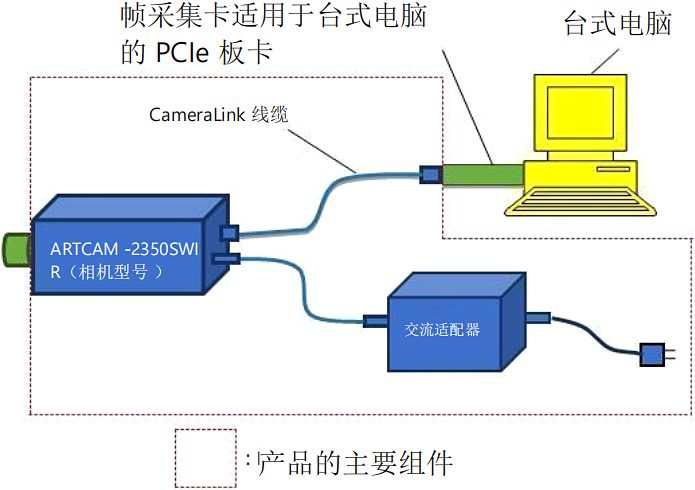

（a）適用于臺式電腦的 CameraLink 幀采集卡 PCIe 板卡；
（b）適用于筆記本電腦的 CameraLink 幀采集卡 ExpressCard（擴展卡）；

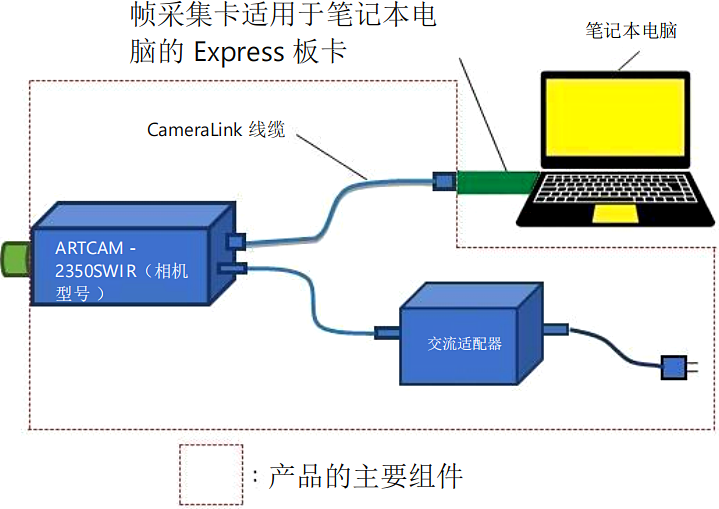

（c）外置幀采集卡，可將 CameraLink 轉換為 USB3 。
外觀說明:

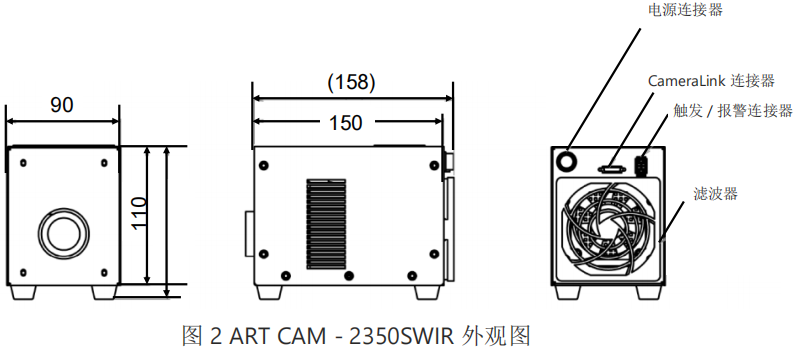

圖 2 所示為 ARTCAM - 2350SWIR 的外觀示意圖 。
安裝:
安裝 ARTCAM - 2350SWIR 相機機身時，使用圖 3 中相機機身底部的螺孔 。
1.將相機機身固定在平面度小于 0.1 毫米的平板上。
2.使用一顆 3/8 - 16UNC 規格、長度小于 20 毫米的高強度螺絲 。
放置:
將 ARTCAM - 2350SWIR 相機機身放置在通風良好的地方，且與墻壁保持適當距離，以防進風口或排氣口被遮擋。請勿側放，使進風口朝向頂部和 / 或底部。
*本產品不包含鏡頭、圖像采集卡、USB3.0 線纜、轉換器、臺式電腦及筆記本電腦
（a）
（b）
（c）
圖 1 ARTCAM - 2350SWIR 的三種類型
（a）適用于臺式電腦的 CameraLink 幀采集卡 PCIe 板卡；
（b）適用于筆記本電腦的 CameraLink 幀采集卡 ExpressCard（擴展卡）；
（c）外置幀采集卡，可將 CameraLink 轉換為 USB3 。
外觀說明:
圖 2 所示為 ARTCAM - 2350SWIR 的外觀示意圖 。
安裝:

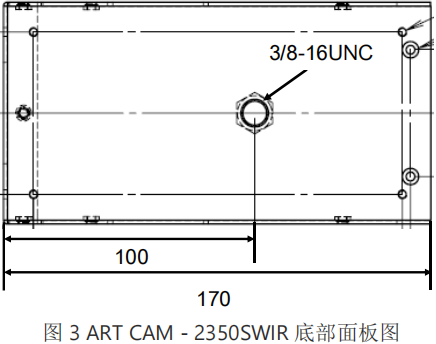

安裝 ARTCAM - 2350SWIR 相機機身時，使用圖 3 中相機機身底部的螺孔 。
1.將相機機身固定在平面度小于 0.1 毫米的平板上。
2.使用一顆 3/8 - 16UNC 規格、長度小于 20 毫米的高強度螺絲 。
放置:
將 ARTCAM - 2350SWIR 相機機身放置在通風良好的地方，且與墻壁保持適當距離，以防進風口或排氣口被遮擋。請勿側放，使進風口朝向頂部和 / 或底部。
電源線:

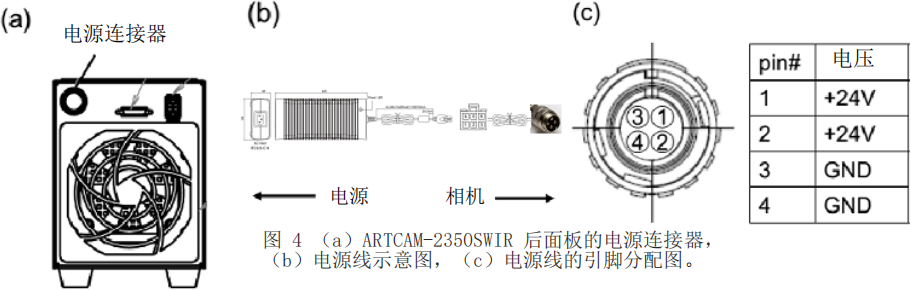

使用隨附的電源線將 ARTCAM - 2350SWIR 連接到 DC +24V 電源。請注意電源線的極性。
● 相機側：一個 4 針圓形插座連接器
● 電源側：連接到 GST280A24 （這里 “GST280A24” 若有具體設備含義，需結合實際，可能是特定電源型號等，按原文翻譯呈現 ）
CameraLink 線纜:
1. 在電腦中安裝幀采集卡（采集板或采集卡）。
2. 使用隨附的 CameraLink 線纜，將 ARTCAM-2350SWIR 與幀采集卡或可將 CameraLink 轉換為 USB3 的外置幀采集卡相連接。
3. 用固定螺絲將線纜固定。
● 相機側：SDR 型連接器
● 幀采集卡側：MDR 型連接器（適用于采集板）或 SDR 型連接器（適用于采集卡）

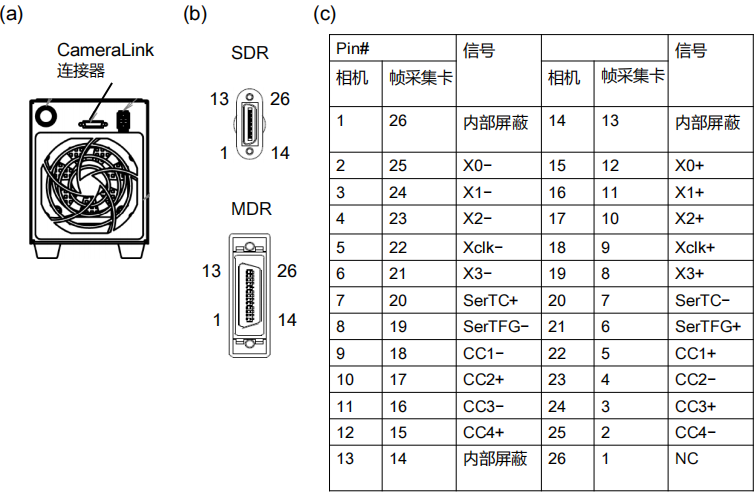

圖 5（a）ARTCAM-2350SWIR 后面板的 CameraLink 連接，（b）CameraLink 線纜的 SDR/MDR 型連接器示意圖，（c）CameraLink 線纜的引腳分配表 。
鏡頭:
準備一個在放大倍率、視場方面符合物鏡性能要求的鏡頭，然后將該鏡頭安裝到 ARTCAM-2350SWIR 的前面板上。

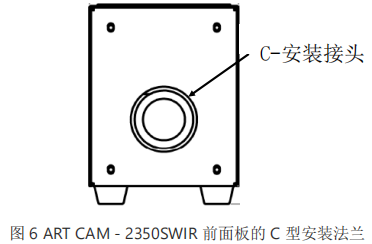

● 鏡頭安裝類型：C 型接口（C - mount ）
注意事項：安裝鏡頭時，在 C 型接口的法蘭處，旋入深度不要超過 10 毫米。旋入過深可能會導致焦平面陣列（FPA ）損壞 。
外部觸發輸入與報警輸出

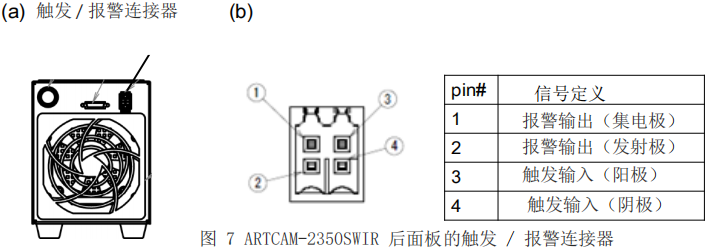

若需使用外部觸發輸入或外部報警輸出功能，請使用 ARTCAM-2350SWIR 后面板上的觸發 / 報警連接器。
技術規格:
項目 | 規格 |
探測器 | 銦鎵砷 / 鎵砷銻 II 型量子阱（InGaAs/GaAsSb type-II quantum well） |
波長范圍 | 1000 – 2350 nm |
像素?cái)?shù)量 | 320 (水平) x 256 (垂直) |
幀率、曝光時間 | (100fps, 9ms), (100fps, 1ms), (150fps, 6ms), (200fps, 4.5ms), (200fps, 1ms), (250fps, 3.5ms), (300fps, 3ms), (320fps, 2.5ms), (320fps, 1ms) |
缺陷率*1,2 | < 1 % |
制冷方式 | 熱電 (TE) 冷卻 |
位長 | 16-bit (0 to 65535) |
接口 | CameraLink，基礎配置 16-bit x 1-tap (clock frequency: 48MHz) |
工作溫度 | 0 to +35 攝氏度 |
存儲溫度 | ?20 to +40 攝氏度 |
濕度 | 30 to 80%RH (無冷凝) |
供電電壓 | DC 24 V ±10 % |
功耗 | ≤ 10 A |
電源連接器 | 廣瀨, LF10WBR-4P |
觸發 / 報警連接器 | Weidmuller, S2L-SMT 3.50/04/90G 3.2SN BK BX |
尺寸 | 90 x 110 x 170 mm (except lens and projection) |
重量 | 約 2.5 kg |
鏡頭接口 | C型接口 |
*1：缺陷像素包括在制造過程中已修正的像素以及輸出值為零的像素。
*2：原則上，缺陷像素的數量會隨著時間的推移而增加。

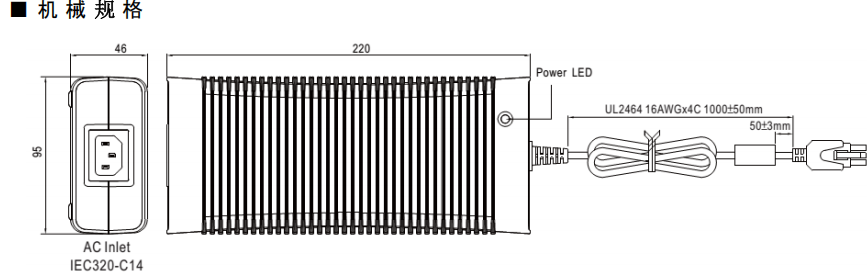

交流適配器（GST280A24）規格:
項目 | 參數 |
電壓范圍 | 85 ~ 264VAC |
頻率范圍 | 47 ~ 63Hz |
功率因數（標準值） | PF>0.95 / 230VAC PF>0.98 / 115VAC at full load |
效率（標準值） | 93% |
交流電流（標準值） | 3A / 115VAC 1.5A / 230VAC |
浪涌電流（Max. 值） | 120A / 230VAC |
泄漏電流（Max. 值） | 1.5mA / 240VAC |
操作:
5-1 啟動
（1）確認 ARTCAM-2350SWIR、各類線纜與幀采集卡之間的連接無誤后，開啟電腦和電源。
（2）通過電源為 ARTCAM-2350SWIR 提供 + 24V 電壓。
（3）等待約 5 分鐘，直至設備穩定。
（4）在電腦中運行隨附 CD 中的圖像采集示例軟件?？赏ㄟ^(guò)該軟件進行相機設置、圖像采集及監控操作。
關于上述軟件的使用方法，請參考隨附 CD 中的《圖像采集示例軟件用戶指南》。
5-2 關機
（1）關閉電源。
（2）若 ARTCAM-2350SWIR 將長時間不使用，建議從交流電源插座上拔下插頭。
5-3 外部觸發輸入
ARTCAM-2350SWIR 不僅可通過內部時鐘采集圖像，還可通過外部觸發信號采集圖像。其電路采用光耦隔離輸入設計。每當觸發信號升至直流 + 24V 時，相機將按照當前設置的曝光時間執行一次拍攝。
5-4 外部報警輸出
通過軟件不僅可以監控 ARTCAM-2350SWIR 的內部狀態，還能使其輸出報警信號。其電路采用光耦隔離的集電極開路設計。當 ARTCAM-2350SWIR 發生任何故障時，輸出引腳將發生短路。
維護:
6-1 相機機身
清潔相機機身時，需先斷開所有線纜連接，并在鏡頭接口上安裝鏡頭蓋。連接線纜時清潔機身可能導致觸電。請使用無紡布等不易產生灰塵的布料進行清潔。請勿使用酒精、稀釋劑、苯以及強酸性或強堿性化學試劑進行清潔。
6-2 空氣過濾器

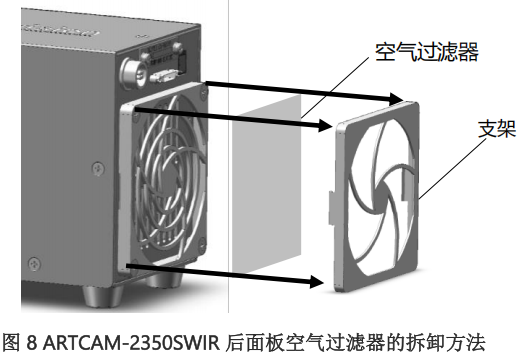

當 ARTCAM-2350SWIR 后面板的空氣過濾器被污染或堵塞時，需按照?qǐng)D 8 所示，將過濾器連同固定架一并取下進行清潔。若空氣過濾器臟污嚴重需要更換，請與我們聯系。
