AS6B118GM50M是1.65nmSLD（超級發光二極管）模塊，用于各種光學測量的非相干光源。該激光器從PMF（保偏光纖）發射具有寬光譜和高輸出功率的非相干光。
產品特點：
高光輸出功率：10mW/￡350mA
光譜半寬度： Dl=70nm (typ.)
內置光隔離器
內置監控PD和TEC
產品應用：
光學傳感器
光學相干斷層掃描(OCT)
光學測量
技術參數：
光電特性(TSLD=25deg.C, TC=25deg.C)
參數 | 符號 | 測試條件 | Min. | 典型 | Max. | 單位 |
正向電壓 | VF | Pf=10mW | 2.5 | V | ||
正向電流 (BOL) | IF | Pf=10mW | 350 | mA | ||
中心波長 | λC | Pf=10mW, -3dB | 1630 | 1650 | 1670 | nm |
光譜寬度 | Dl | Pf=10mW, -3dB | 65 | 70 | nm | |
光譜波紋 | M | Pf=10mW, res=0.1nm | 0.6 | dB | ||
PD監控電流 | Im | Pf=10mW, VRD=5V | 100 | 2000 | μA | |
PD暗電流 | Id | VRD=5V | 0.1 | μA | ||
跟蹤誤差 | ΔPf | Im=const, TC=-20 to 75deg.C | 0.5 | dB | ||
TEC電壓 | Vc | IF=*EOL, TC=75deg.C | 3.5 | V | ||
TEC電流 | Ic | IF=*EOL, TC=75deg.C | 1.2 | A | ||
熱敏電阻 | Rth | TSLD=25deg.C, B=3900±100K | 9.5 | 10 | 10.5 | kΩ |
光隔離度 | Ro | λ=1650nm,TSLD=25deg.C | 30 | dB |
（注）*EOL=BOL x 1.2
（注）SLD的極化狀態與慢軸平行。
jue對Max. 額定值（Tsub=25℃）
ltem | 符號 | 評級 | 單位 |
SLD 正向電流 | lF | 420 | mA |
SLD 反向電壓 | VR | 2 | V |
PD 正向電流 | lFD | 10 | mA |
PD 反向電壓 | VRD | 10 | V |
| 工作環境溫度 | Tc | -20 to +75 | ℃ |
儲存溫度 | Tstg | -40 to+85 | ℃ |
冷卻器電流 | lc | 2 | A |

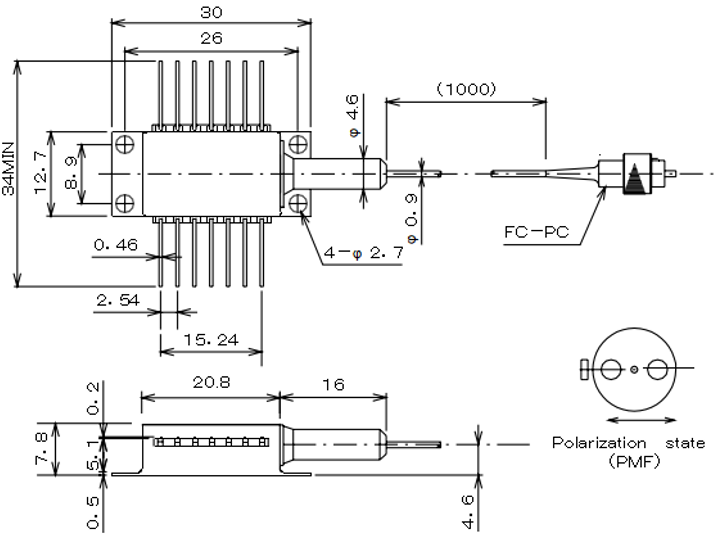

尺寸信息：

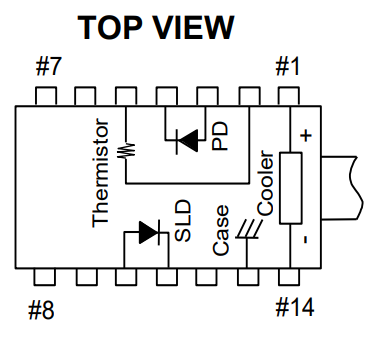

引腳定義：
No. | FUNCTION | No. | FUNCTION |
1 | Cooler anode | 8 | NC |
2 | Thermistor | 9 | NC |
3 | PD anode | 10 | SLD anode |
4 | PD cathode | 11 | SLD cathode |
5 | Thermistor | 12 | NC |
6 | NC | 13 | Case |
7 | NC | 14 | Cooler cathode |
