760nm單模垂直腔面發射激光器（VCSEL）具有出光功率高，線寬窄以及良好的一致性等優點,2nm調諧范圍,專為可調諧半導體激光吸收光譜（TDLAS）應用而設計,內置防靜電（ESD）保護.TO39封裝
最大額定值
2.5 mA激光正向電流
10 mA 反向電流
參數 | 符號 | 單位 | 最小值 | 典型值 | 最大值 | 條件 |
發射波長 | λR | nm | 759 | 760 | 761 | T = 20°C, ITEC = 0, POP = 0.3 mW |
閾值電流 | ITH | mA | 0.5 | T = 20°C | ||
輸出功率 | Popt | mW | 0.3 | T = 25°C | ||
激光電流 | IOP | mA | 2.0 | 2.0 Popt = 0.3 mW | ||
激光電壓 | UOP | V | 2.0 | Popt = 0.3 mW | ||
斜率效率 | ηS | W/A | 0.3 | T = 20°C | ||
差分串聯電阻 | RS | Ω | 250 | Popt = 0.3 mW | ||
3db調制帶寬 | ν3dB | GHz | 0.1 | Popt = 0.3 mW (ESD保護二極管) | ||
波長調諧電流 | nm/mA | 0.6 | ||||
波長超溫調諧 | nm/K | 0.06 | ||||
熱阻(VCSEL芯片) | Rthermal | K/mW | 3.0 | 5 | ||
邊模抑制 | dB | 20 | ||||
光束發散度 | θ | ° | 10 | 25 | Popt = 0.3 mW, 全寬 1/e2 | |
集成TEC和熱敏電阻集成TEC和熱敏電阻 | ||||||
TEC電流 | mA | 500 | ||||
NTC熱敏電阻 | KΩ | 10 | 10 | 11 | T = 25°C | |
NTC溫度依賴性 | KΩ | 10/exp[3892·(1/298K-1/Top)] | ||||
俯視圖

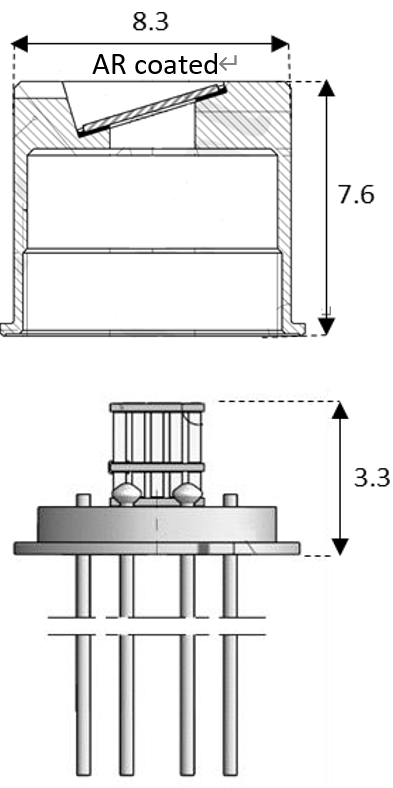

尺寸：mm
1. 單模面射型激光（VCSEL）
2. 齊納二極管（Z-Diode）
3. 電熱調節器 （Thermistor）

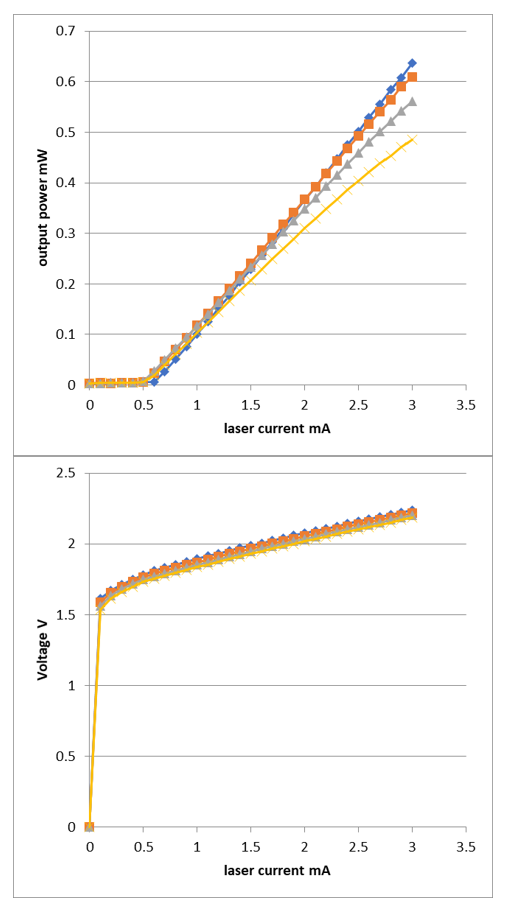

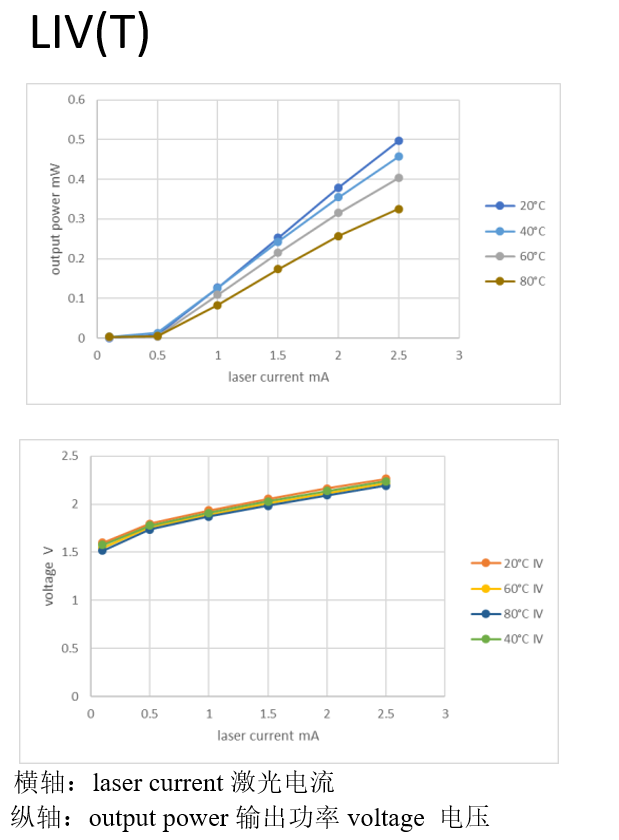

測試表

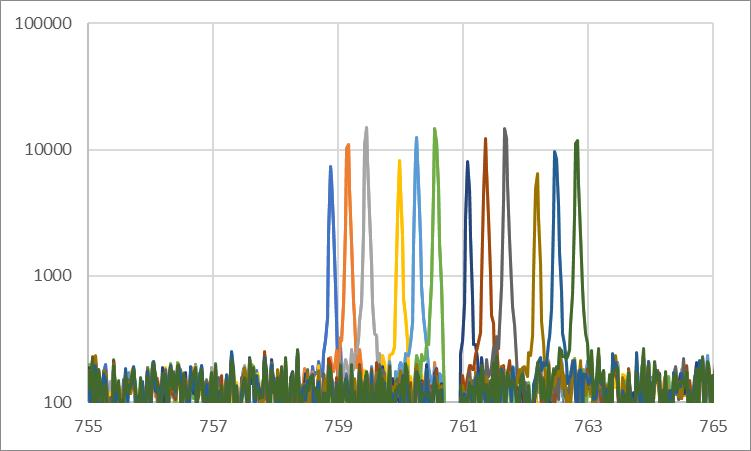

老化時間200h@80°C, 2mA

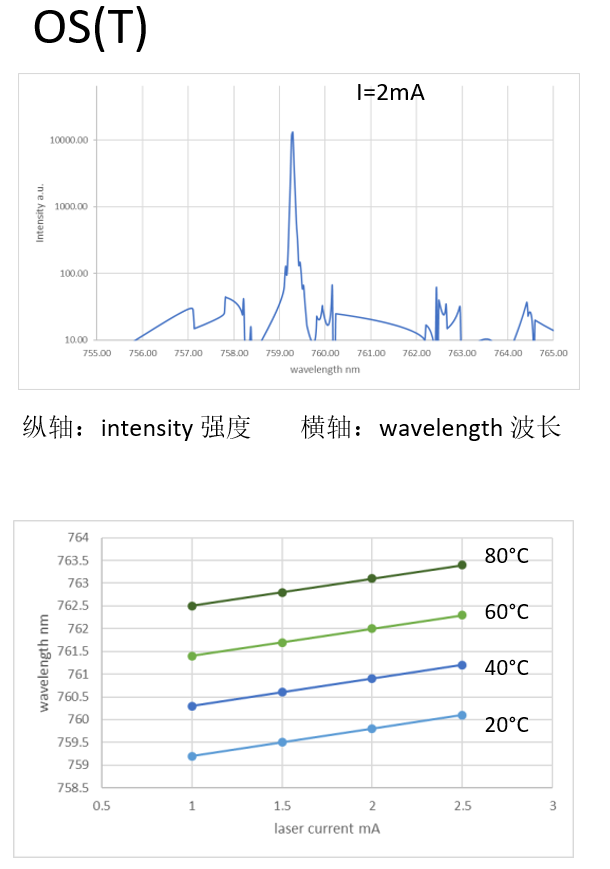

波長 nm
