勻化光纖，八角形光纖，八邊形光纖,,平頂勻化激光光斑，滿足了高質量激光切割的需求
這些光纖非常適合激光應用，其中輸出光束的形狀和均勻性是決定性的。CeramOptec?提供縱橫比高達1:6的矩形芯纖維和側面為4-8的正多邊形芯纖維作為標準產品。
廣泛的芯層和包層幾何形狀，例如正方形、矩形或八角形
均勻功率分布
極低NA擴展
出色的圖像加擾特性
無需激光光束整形光學器件
抗激光損傷能力強
步驟索引配置文件
生物相容性材料
可使用ETO和其他方法消毒
光束整形應用的優選，例如包括表面處理或照明。
技術參數 | |
波長/光譜范圍 | Optran? UV NCC:190-1200nm Optran? WF NCC:300-2400nm |
數值孔徑 (NA) | 0,16 ± 0,02 | 0,22 ± 0,02 | 0,28 ± 0,02或定制 |
工作溫度 | -190至+350℃ |
內徑 | 可根據要求設計幾何形狀和直徑 |
羥基 OH 含量 | Optran?UVNCC：高（>700 ppm） Optran?WFNCC：低（<1 ppm） OH含量<0.25的光纖 |
標準測試 | 100 kpsi(聚酰胺、四氟乙烯、丙烯酸酯夾套) 70 kpsi(聚酰亞胺夾套) |
Min. 彎曲半徑 | 50 ×包層直徑(短期機械應力) 150 ×纖芯直徑(在使用高激光功率時) |
矩形的角半徑（r4）被描述為內接在矩形角上的圓的半徑與內接在該矩形內的圓的直徑之間的比率（Din）。
（見下圖）正方形有三種類型的標準半徑：r4<10%、10%
r 4 =R/Din *100%
邊數>4的正多邊形的角銳度由外切圓和內切圓的直徑之比定義。
純?nèi)廴诙趸?F摻雜熔融二氧化硅方形和矩形光纖

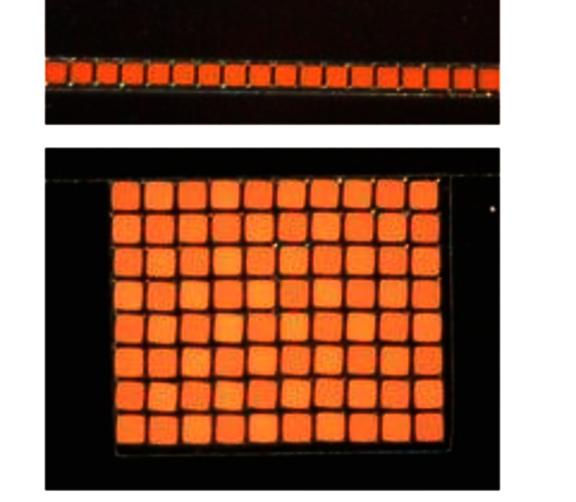

方形或矩形纖維不同于傳統的圓形，通過Max. 化包裝密度提供了顯著的優勢。光纖非常適合連接到方形探測器或光源，例如用于二極管激光器。它們的角度形狀有助于在短距離內使輸入功率均勻化。得益于預制件生產中使用的低壓等離子體沉積技術，我們還提供了高縱橫比和低角半徑的矩形纖維。
大型NCC非常適用于需要在石英光纖中結合柔性和大橫截面的應用，例如，二極管激光傳輸系統。

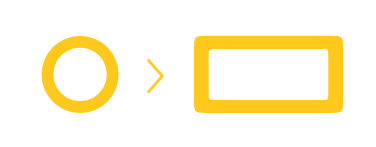

舉一個例子，比率為1：3的矩形光纖的幾何形狀允許在一個軸上旋轉和移動。橫截面大約是圓形光纖（圓形光纖/直徑 - 矩形光纖/頁面尺寸）的四倍。

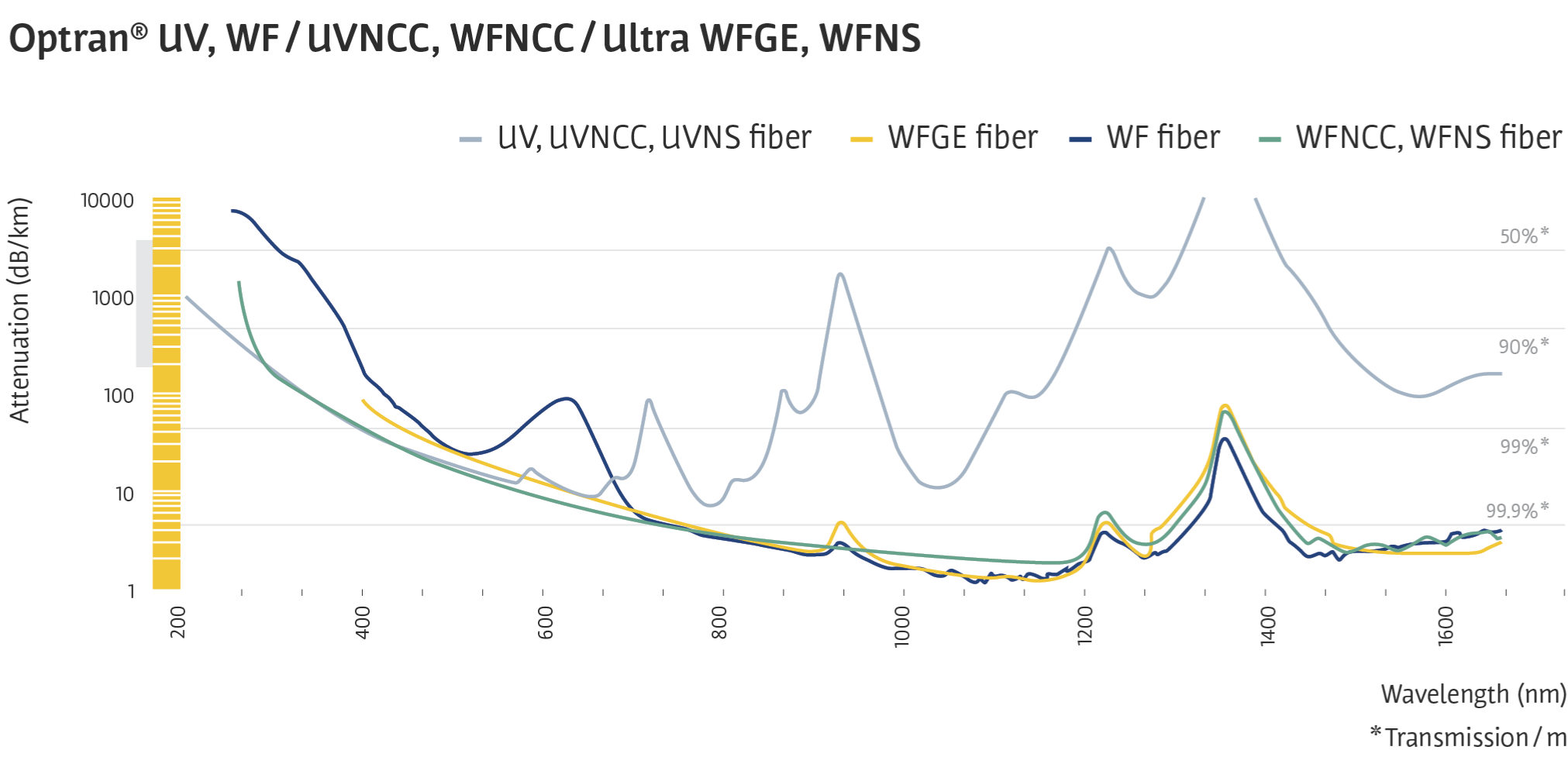

衰減值比較
下圖概述了與Optran?各類光纖波長相關的衰減值：
