C波段 90°光學混頻器

C波段 90°光學混頻器
Optoplex的6端口90°光學混頻器，由信號光與本振光可相干混頻產生4個復數域的解調信號，可由兩對平衡探測器接收，并經DSP處理后恢復原始信號?？捎糜诠鈱W(xué)相干技術的接收，例如QPSK接收器。


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
A80170038  C波段 90°光學混頻器   [PDF] 工作波長：1527 ~ 1567nm；PMF保偏光纖； 連接頭類型：FC/APC；相位差： 90 ± 10°；    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

Optoplex的6端口90°光學混頻器，由信號光與本振光可相干混頻產生4個復數域的解調信號，可由兩對平衡探測器接收，并經DSP處理后恢復原始信號?？捎糜诠鈱W(xué)相干技術的接收，例如QPSK接收器。

產品特點

純被動式（無需外部電源）

緊湊型尺寸

基于自由空間微光學設計

有分別處理偏振態的版本

產品應用

 光學相干檢測的關鍵部件

QPSK解調


通用參數

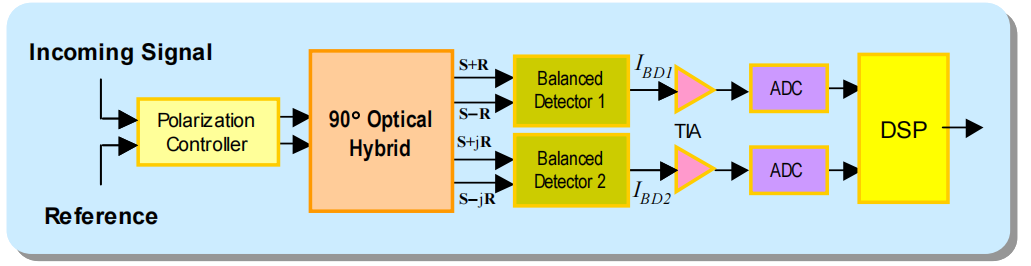

90°光學混頻器在相干接收器中的應用可見下圖：

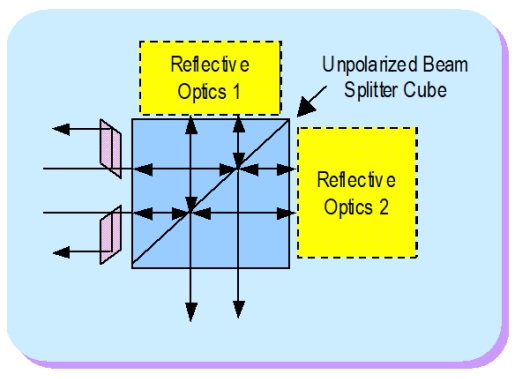

利用自由空間微光學技術，Optoplex的90°光學混頻器適用于相干信號解調，如BPSK 或QPSK信號解調。如上圖所示，此設備可輸入兩路光信號（S & L），并產生4路輸出光信號：S+L, S-L, S+jL, S-jL。當兩對平衡接收機檢測到這些信號時，這些輸入信號中的振幅和相對相位信息可以通過差分檢測與數字信號處理的方式提取出來。此外，在相干系統中，光相位的保持可以用于經濟有效地補償電域中的光傳輸損耗。

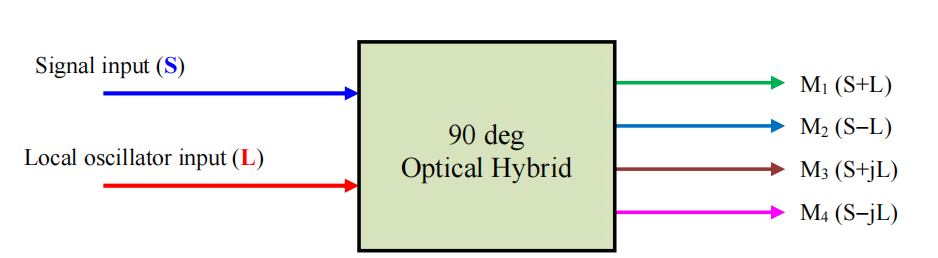

功能框圖





端口

功能

相位差

數值

備注

1

Local


L


2

Signal


S


3

M1

0

S + L


4

M2

π

S - L


5

M3

π/2

S + jL


7

M4

-π/2

S - jL




Parameter

Unit

Specification





波長 1

C- Band

nm

1525 ~ 1570

L - Band

nm

1570 ~ 1610

C+L Band

nm

1525 ~ 1610

O-Band

nm

1310 +/-30

相位差1,2 (between M1, M2 and M3, M4)

deg

90 ± 10

插入損耗1（無連接器）

S→Mi

dB

< 9.0

L→Mi

dB

< 9.0



插入損耗差異1

between S→M1 and S→M2

dB

< 1.2

between S→M3 and S→M4

dB

< 1.2

between L→M1 and L→M2

dB

< 1.2

between L→M3 and L→M4

dB

< 1.2

光回波損耗

dB

> 27

光路差（M1和M2之間以及M3和M4之間的偏斜）

ps

< 1

工作溫度

℃

-5 ~ +65

儲存溫度

℃

-40 ~ 85

尺寸（L×W×H） 3

mm

30×30×15.5

纖維類型4

-

SMF-28e with 900 m loose tube

連接器類型5

-

FC/APC



注：

1.在規定的光譜和工作溫度范圍以及所有偏振態上。

2.可提供相位誤差為90+/-5度的優質產品。有關詳細信息，請聯系Optoplex。

3.如有變化，不包括從相鄰兩側延伸21 mm的準直器套管。

4.所有端口均采用SMF標準設計?？筛鶕?jù)要求提供其他選項。

5.標準連接器，F(xiàn)C/APC。其他類型可用。請參閱訂購信息。

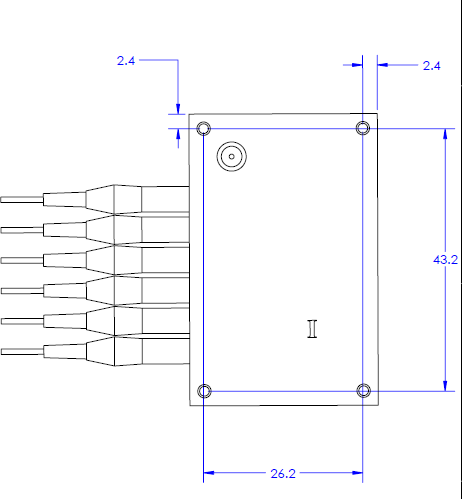

機械尺寸

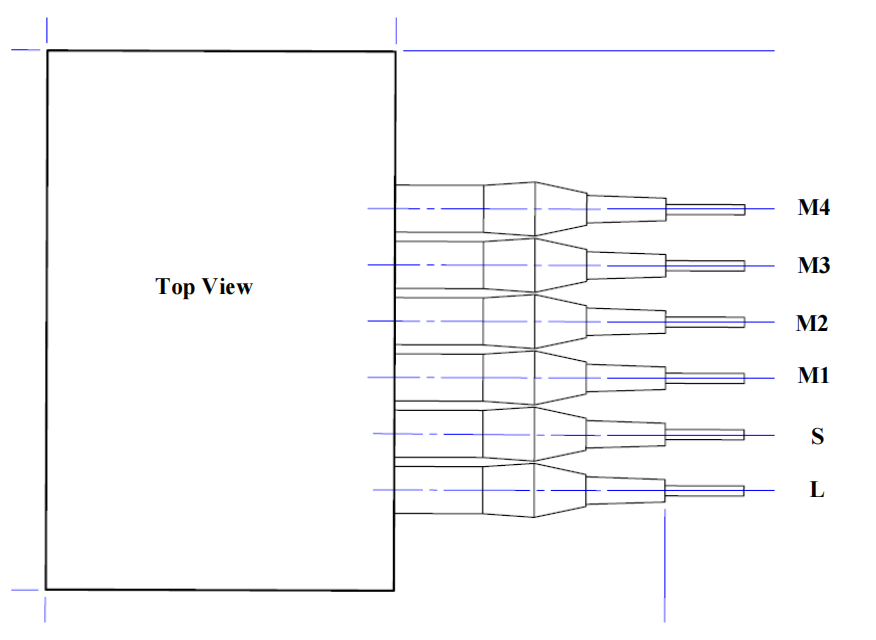

端口分配







型號及訂購

90度光學混頻器的熱門型號列表- 2023

-

Products

MPN

Wavelength

Fiber-Type

Signal-Input

Lo- Input

Outputs

C-Band

90度光學混合，C波段，適用于所有端口的SMF，相位90±10°

HB-C0AFAS002

C-Band

SMF

SMF

SMF

90度光學混合，C波段，適用于所有端口的SMF，相位90±5°

HB-C0AFAS013

C-Band

SMF

SMF

SMF

90度光學混合，C波段，用于輸入端口（信號和低）的PMF，用于所有輸出端口的SMF，相位90±10°

 HB-C0AFAC016

 C-Band

 PMF

 PMF

 SMF

90度光學混合，C波段，用于輸入端口（信號和低）的PMF，用于所有輸出端口的SMF，相位90±5°

 HB-C0AFAC057

 C-Band

 PMF

 PMF

 SMF

90度光學混合，C波段，適用于所有輸入和輸出端口的PMF，相位90±10°

 HB-C0AFAC055

 C-Band

 PMF

 PMF

 PMF

90度光學混合，C波段，適用于所有輸入和輸出端口的PMF，相位90±5°

 HB-C0AFAS066

 C-Band

 PMF

 PMF

 PMF

L-Band

90度光學混合，L波段，適用于所有端口的SMF，相位90±10°

HB-L0AFAS094

L-Band

SMF

SMF

SMF

90度光學混合，L波段，適用于所有端口的SMF，相位90±5°

HB-L1AFAS094

L-Band

SMF

SMF

SMF

90度光學混合，L波段，用于輸入的PMF；輸出PMF，相位90±10°

HB-L0AFAP095

L-Band

PMF

PMF

PMF

90度光學混合，L波段，用于輸入的PMF；輸出PMF，相位90±5°

HB-L1AFAP095

L-Band

PMF

PMF

PMF

90度光學混合，L波段，用于輸入的PMF；輸出SMF，相位90±10°

HB-L0AFAX096

L-Band

PMF

PMF

SMF

90度光學混合，L波段，用于輸入的PMF；輸出SMF，相位90±5°

HB-L1AFAX096

L-Band

PMF

PMF

SMF

C+L Band

90度光學混合，C+L波段，SMF適用于所有端口，相位90±10°

HB-T0AFAS101

C+L Band

SMF

SMF

SMF

90度光學混合，C+L波段，SMF適用于所有端口，相位90±5°

HB-T1AFAS101

C+L Band

SMF

SMF

SMF

90度光學混合，C+L波段，適用于所有端口的PMF，相位90±10°

HB-T0AFAP102

C+L Band

PMF

PMF

PMF

90度光學混合，C+L波段，適用于所有端口的PMF，相位90±5°

HB-T1AFAP102

C+L Band

PMF

PMF

PMF

90度光學混合，C+L波段，PMF用于輸入，SMF用于輸出，相位90±10°

HB-T0AFAX103

C+L Band

PMF

PMF

SMF

90度光學混合，C+L波段，PMF用于輸入，SMF用于輸出，相位90±5°

HB-T1AFAX103

C+L Band

PMF

PMF

SMF

O-Band

90度光學混合，O波段，適用于所有端口的SMF，相位90±10°

HB-Q0AFAS1310

O-Band

SMF

SMF

SMF

90度光學混合，O波段，適用于所有端口的SMF，相位90±5°

HB-Q1AFAS1310

O-Band

SMF

SMF

SMF

90度光學混合，O波段，用于輸入的PMF；SMF用于輸出。相位90±10°

HB-Q0AFAX1310

O-Band

PMF

PMF

SMF

90度光學混合，O波段，用于輸入的PMF；SMF用于輸出。相位90±5°

HB-Q1AFAX1310

O-Band

PMF

PMF

SMF

90度光學混合，O波段，適用于所有端口的PMF。相位90±10°

HB-Q0AFAP1310

O-Band

PMF

PMF

PMF

90度光學混合，O波段，適用于所有端口的PMF。相位90±5°

HB-Q1AFAP1310

O-Band

PMF

PMF

PMF

1064nm

90度光學混合，1064+/-5nm，適用于所有端口的HI1060 SMF，相位90±10°

HB-A0AFAS1064

1064nm

HI-1064

HI-1064

HI-1064

90度光學混合，1064+/-5nm，適用于所有端口的HI1060 SMF，相位90±5°

HB-A1AFAS1064

1064nm

HI-1064

HI-1064

HI-1064

90度光學混合，1064+/-5nm，PM光纖（PM980 Panda）輸入，HI1060 SMF用于輸出，相位90±10°

 HB-A0AFAX1064

 1064nm

 PM980

 PM980

 HI-1064

90度光學混合，1064+/-5nm，PM光纖（PM980 Panda）輸入，HI1060 SMF用于輸出，相位90±5°

 HB-A1AFAX1064

 1064nm

 PM980

 PM980

 HI-1064

90度光學混合，1064+/-5nm，PM光纖（PM980 Panda），用于所有輸入和輸出端口，相位90±10°

 HB-A0AFAP1064

 1064nm

 PM980

 PM980

 PM980

90度光學混合，1064+/-5nm，PM光纖（PM980 Panda），用于所有輸入和輸出端口，相位90±5°HB-A1AFAP10641064nmPM980PM980PM980

注：

1） 默認情況下，連接器為FC/APC。其他連接器類型可用，如FC/UPC、LC/UPC、LC/APC、SC/UPC等。

2） 默認的90度相位為90+/-10度。Premium為90+/-5deg。

可提供其他波段的定制設計。

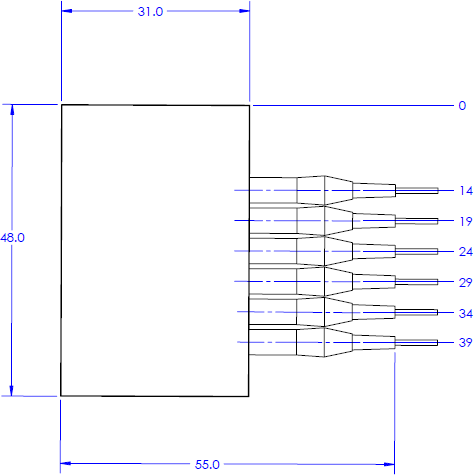

具有光纖尾纖輸入和輸出的90度光學混合器件

·設備尺寸：48 x 31 x 8.5mm（不包括套筒和光學準直器）

·重量：96克
