HDCA 高清組件分析儀

總覽
產品型號
產品特點
產品應用
通用參數
相關產品

Aragon Photonics 推出的新型高清元件分析儀 High Definition Component Analyzer (HDCA) 以高分辨率和波長精度、快的測量時間和Max. 的動態范圍表征無源光學器件。無源光學器件的插入損耗 (IL)、回波損耗 (RL) 和偏振相關損耗 (PDL)的光譜分布可以使用飛米分辨率和全自動測量

聯系客服

西北華中華東華南 Daisy
18602170419 同微信可掃碼 info@microphotons.com

華北西南東北 Moli
13061644116 同微信可掃碼 info@microphotons.com

縱向橫向

產品型號 ²

貨號	操作	名稱	描述
	E80100195	HDCA 100 高清組件分析儀 [PDF]	測量范圍：T或O或 C+L或S+C+L；波長范圍/波長精度/分辨率：取決于 TLS 型號；波長重復性：取決于 TLS 型號 最高性能（可選）；通道數：1 to 4；校準輸入功率范圍：+10 to -90 dBm	價格 : ￥0 庫存/貨期:請咨詢客服	請聯系客服 > 或提交詢價單
	E80100194	HDCA 400 高清組件分析儀 [PDF]	測量范圍：O或C+L或S+C+L；波長范圍：1510- 1620 nm (C+L) 1265- 1345 nm (O) 1480- 1630 nm (S+C+L)；波長精度：±0 .5 pm (Typ .)；波長重復性：±0 . 15 pm (Min .)±0 .35 pm (Typ .)；分辨率：0.3 MHz (0 .0024 pm) (Min .)1 MHz (Typ .)；通道數：1 to 4；校準輸入功率范圍：+10 to -90 dBm	價格 : ￥0 庫存/貨期:請咨詢客服	請聯系客服 > 或提交詢價單

圖片	名稱	貨號貨期	描述	價格
	HDCA 100 高清組件分析儀 [PDF]	E80100195	測量范圍：T或O或 C+L或S+C+L；波長范圍/波長精度/分辨率：取決于 TLS 型號；波長重復性：取決于 TLS 型號 最高性能（可選）；通道數：1 to 4；校準輸入功率范圍：+10 to -90 dBm	聯系客服或提交詢價單
	HDCA 400 高清組件分析儀 [PDF]	E80100194	測量范圍：O或C+L或S+C+L；波長范圍：1510- 1620 nm (C+L) 1265- 1345 nm (O) 1480- 1630 nm (S+C+L)；波長精度：±0 .5 pm (Typ .)；波長重復性：±0 . 15 pm (Min .)±0 .35 pm (Typ .)；分辨率：0.3 MHz (0 .0024 pm) (Min .)1 MHz (Typ .)；通道數：1 to 4；校準輸入功率范圍：+10 to -90 dBm	聯系客服或提交詢價單

總覽

產品特點

實時測量: 0.4 sec .

? 分辨率低至 2.4 fm

? 動態范圍：?jiǎn)未螔呙?85 dB

? 波長重復性: ±0 . 15 pm

? 波長精度: ±0 .5 pm

? 波長范圍: O band (1265- 1345 nm) , C+L band (1510- 1620 nm) , S+C+L bands (1480- 1630 nm), T band (1030- 1130 nm)

? TE/TM光譜特性

? 可配置的總數據點（最多 1000 萬點）

? 使用 NIST 可溯源吸收線進行參考測量 ,外部 TLS 兼容（100 系列） ,HDCA 性能可以作為選項 21 包含在 BOSA 400 中

產品應用

搜狗截圖20230530131804.png 量子光學（芯片）

環形諧振器

陣列波導光柵 (AWG)

光纖光柵 (FBG)

光子集成電路(PICs)

波長選擇開關 (WSS)

Ultra-DWDM 網絡組件

通用參數

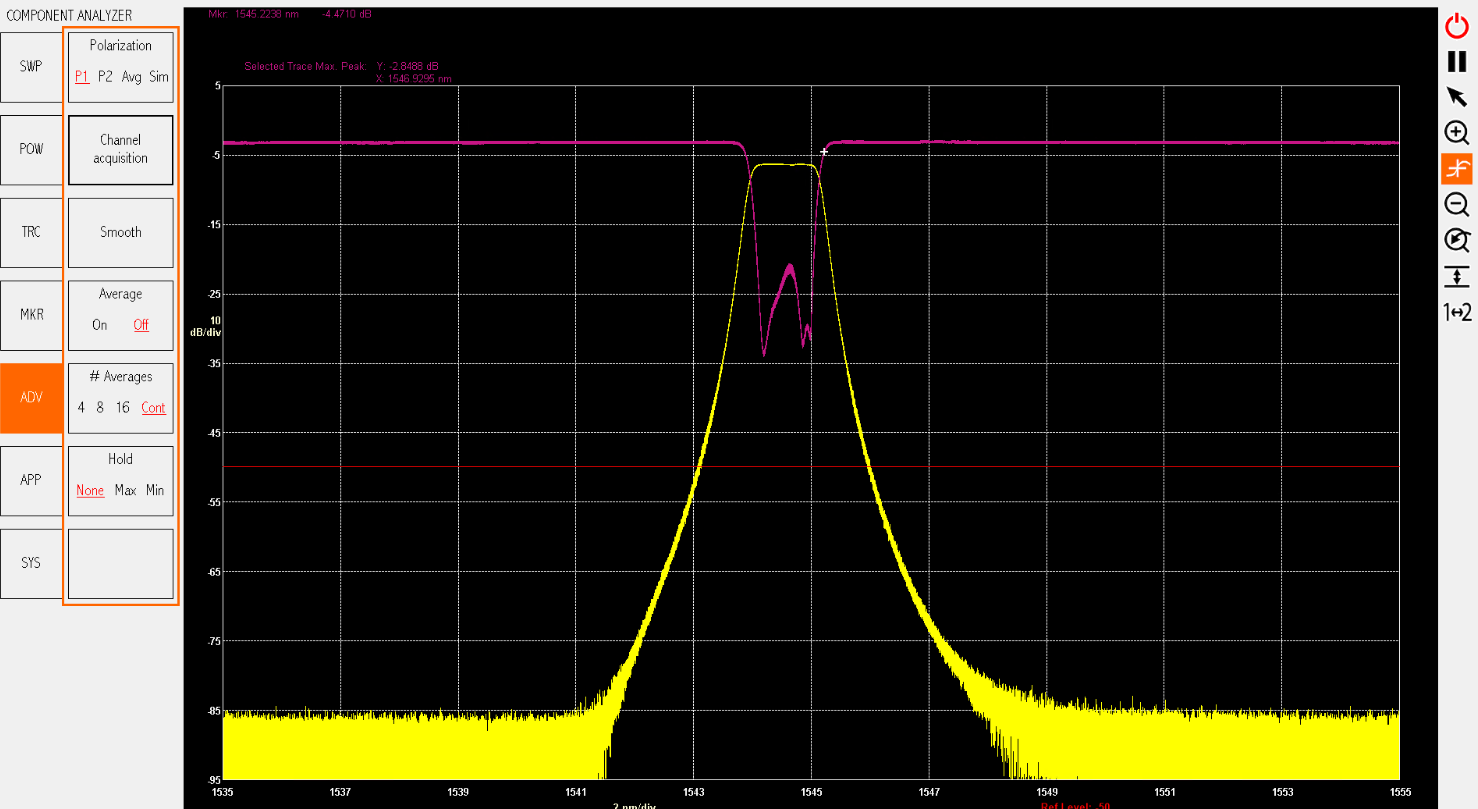

DWDM過濾器

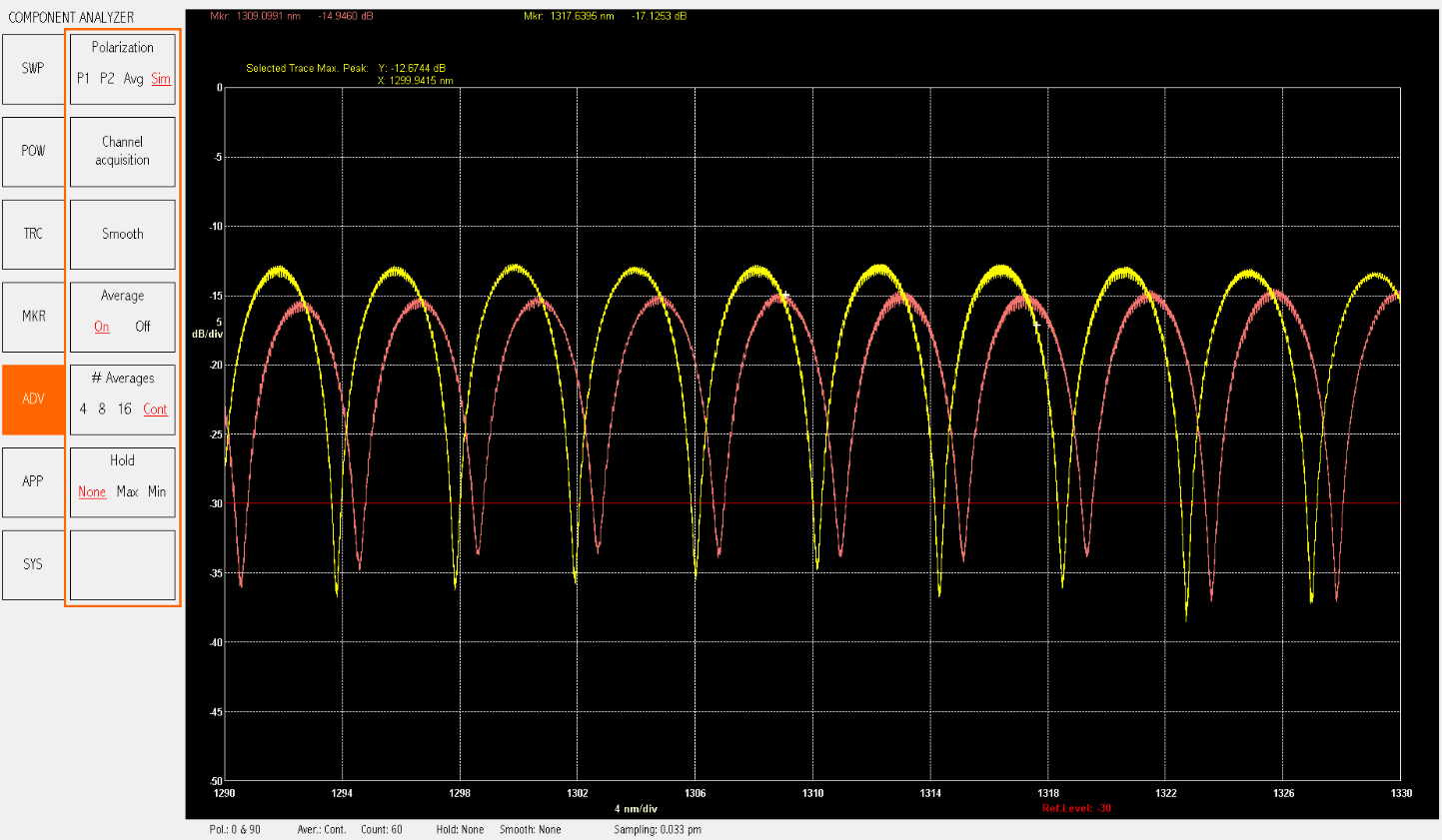

TE 和 TM光譜

技術

基于為 BOSA 400 選項 20 的無源光學元件分析開發的技術，HDCA 能夠以非凡的波長精度、可重復性和無與倫比的分辨率測量被測設備 (DUT).

		HDCA 400	HDCA 100
Measurement bands測量范圍		O, C+L, S+C+L	T, O, C+L, S+C+L
性能
波長范圍		1510- 1620 nm (C+L) 1265- 1345 nm (O) 1480- 1630 nm (S+C+L)	取決于 TLS 型號
波長精度		±0 .5 pm (Typ .)	取決于 TLS 型號
波長重復性		±0 . 15 pm (Min .) ±0 .35 pm (Typ .)	取決于 TLS 型號 zui高性能（可選）
分辨率		0.3 MHz (0 .0024 pm) (Min .) 1 MHz (Typ .)	取決于 TLS 型號
通道數		1 to 4
校準輸入功率范圍		+10 to -90 dBm
動態范圍	IL	>85 dB @ 100 nm/s
	RL	> 55 dB
功率精度	IL	±0 . 1 dB (Typ .)
	RL	±0 .5 dB (Typ .)
功率分辨率		0.001 dB
偏振測量		兩個正交偏振可選PDL測量
PDL 準確度		±0 .04 dB
PDL 重復性		±0 .02 dB
輸出功率		0 dBm (Min .) 0 to 30 dB 衰減（選項）	取決于 TLS 型號 0 to 30 dB 衰減（選項）
掃描速度		1 to 400 nm/s 100 nm/s (Typ .)	取決于 TLS 型號 100 nm/s (Typ .)
數據點		10 Million (Max.)可配置
測量時間		0.4 sec @ 400nm/s C+L band	<1 sec (Typ .)
標準參照測量		是
波長校準器		是

物理 & 電氣
尺寸 (L x W x D)	A型: 470 x 445 x 140 mm (3 UA) B型: 550 x 430 x 180 mm (4 UA)
重量	Max. . 20 kg	Max. . 10 kg
操作溫度	+15 °C 至 +35 °C
功率要求	110/220V; 50/60Hz Máx. 200W .
接頭	FC/APC 其他可根據要求
可用接口	Ethernet, USB, GPIB
