氣體吸收池是一種精密濾波器，其吸收波長由特定的分子能級決定。氟化氫(HF)在1255 - 1351nm、865 - 895nm和2.34 - 2.82μm波段表現出很強的分子吸收。
我們的氟化氫氣體吸收池可以自由空間運輸或光纖耦合，主要有三種類型:標準50托、低壓和低濃度(請見下面的規格)。
我們的無氧高導銅（OFHC）氣體管是壓縮密封的，使用壽命長，并采用先進的光學設計，楔形藍寶石窗口，干涉?zhèn)斡八椒浅５汀?/p>
關于這款氣體吸收池，如有需要，您可以訂購全光纖耦合（單模光纖，帶或不帶連接器均可）氣體吸收池，或在一端內置貼裝InGaAs光電探測器。我們還提供各類定制氣體吸收池，請聯系我們提出您的具體要求。
壓縮密封(藍寶石~銅)
AR涂層和楔形窗口，可將干擾偽影降至1312nm
堅固的小型化封裝
光纖耦合和光電探測器輸出
自由空間單元的寬光譜范圍
遠程光學氣體傳感系統
碰撞測試氣體探測器
OSA可調諧激光器嵌入式校準器
波長鎖定器
實驗室校準源
規格1
50Torr 標準: | |
氣壓 | 50Torr+/- 20% |
線深度2(1312.6nm) | 6dB |
線寬(1312.6nm) | 16pm |
低壓氣室 | |
氣壓 | 2Torr+/- 50% |
線深度2(1312.6nm) | 1.5+/- 0.5 |
線寬(1312.6nm) | 4pm |
低濃度氣室 | |
濃度 | 50-150 ppm-meters |
回填氣體和氣壓 | N2至750Torr |
線深度2(1312.6nm) | 2.3 – 6.6 % |
線寬(1312.6nm) | 27pm |
常規 | |
波長精度 | +/- 0.1pm |
溫度依賴性 | < 0.01pm/°C |
工作溫度 | +5至+70℃ |
儲存溫度 | -40至+80℃ |
自由空間 | |
波長范圍 | 865nm至2.8μm |
通光孔徑 | 4.5mm |
光纖耦合 | |
波長范圍 | 1255至1351nm |
透射率 | > 45% |
1312nm附近的光譜紋波 | < 0.1 dB P-P any 2 nm span |
連接器樣式 | FCAPC, SCAPC, FCPC, SCPC |
光電探測器輸出 | |
響應度 | > 0.4A/W |
電容(0V) | 4 pF(典型值) |
并聯電阻 | > 5MΩ |
1. 25°C；規格如有變更，恕不另行通知 2. 對于分辨率高于線寬的儀器。使用分辨率較低的儀器可能會低估吸收深度。 | |
線 | 波長1，2 | 壓制偏移3(pm/Torr) |
R (8) | 1253.3845 | -0.010 |
R (7) | 1255.3002 | -0.010 |
R (6) | 1257.7520 | -0.008 |
R (5) | 1260.7417 | -0.006 |
R (4) | 1264.2721 | -0.003 |
R (3) | 1268.3469 | -0.001 |
R (2) | 1272.9705 | 0.004 |
R (1) | 1278.1480 | 0.004 |
R (0) | 1283.8857 | 0.009 |
P (1) | 1297.0703 | 0.003 |
P (2) | 1304.5339 | 0.004 |
P (3) | 1312.5910 | 0.002 |
P (4) | 1321.2525 | -0.002 |
P (5) | 1330.5301 | -0.003 |
P (6) | 1340.4365 | -0.006 |
P (7) | 1350.9858 | -0.009 |
P (8) | 1362.1931 | -0.010 |
1. 數據來自最新的HITRAN 2012數據庫。并對以前的2008年數據庫進行了更新。 2. 根據波數給出的HITRAN線不確定性: < 0.0001cm(-1)和> = 0.00001cm(-1)。 3. 來自HITRAN 2012的296K時的空氣增寬氣壓變化數據。 | ||
注:HITRAN是一個關于全球研究和標準機構的光譜數據庫。它的總部位于哈佛史密森天體物理中心，擁有世界上最精確的光譜數據。
關于二聚體的說明：二聚體H2F2的濃度通常根據氣壓和溫度的不同而不同。100托氣壓，室溫(25℃)的情況下，二聚體濃度將在25%左右。當氣壓低于25托時，二聚體濃度在室溫及以上通?？梢院雎圆挥?。二聚體的存在有效地降低了單體的濃度，但除了對壓制偏移的相關性較弱，并沒有改變吸收線的波長。最明顯的影響是隨著單體濃度的增加，溫度越高，吸收寬度越大。

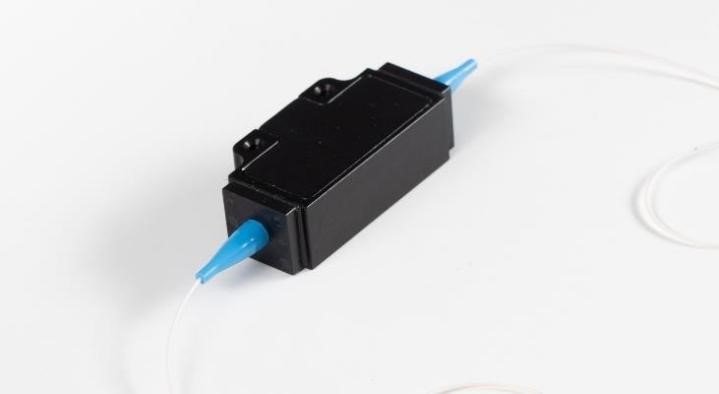

氟化氫（HF）光纖耦合氣體吸收池
尺寸單位為英寸。如需自由空間吸收管，請咨詢我們。
可追蹤性
氟化氫（HF）氣體吸收池的最終吸收光譜由基本分子能級躍遷確定。這些躍遷已被記錄在在光譜數據庫(如HITRAN)中。因此，在特定的壓力和溫度下，氟化氫（HF）的存在保證了可重復的吸收光譜特性。
材料運輸
美國職業安全健康局(OSHA)列出了8h內氟化氫（HF）的允許接觸限值(PEL)(加權時間平均值)。這相當于總共吸入大約10mg的物質(假設0.5L的呼吸容量和16次呼吸/分鐘)。我們的50托氣室包含大約0.02mg到0.4mg的氟化氫，這取決于吸收管的尺寸。因為暴露量遠低于美國職業安全健康局認定的危險量。因此，不需要特殊處理這些氣體吸收池，它們可以通過任何常規方式進行運輸。
訂單型號示例
