| 貨號 | 操作 | 名稱 | 描述 | 中心波長 | 波長可調諧范圍 |
|---|
| 圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
|---|
可調諧光纖濾波器是基于自由空間光學傅里葉變換與衍射光柵梳設計的。當寬帶頻譜注入輸入端口時，可調諧濾波器將選擇一個目標頻帶進行輸出，并拒絕其余的頻譜頻帶。所選目標波段的帶寬和中心波長都可以獨立地調諧。獨te的光學設計提供了平頂傳輸和非常的低插入損耗和偏振相關損失(PDL)。精確的調諧機制使濾波器能夠提供高波長分辨率和優良的波長可重復性。手動和電動版本的濾波器都可以選擇在X、O、S、C和L波段使用。
● 中心波長和帶寬都可調諧
● 超低插入損耗和偏振相關損耗（PDL）
● 平頂型
● 高帶外抑制比
● 高操作功率
● ASE噪聲抑制
● 寬帶WDM信道濾波
● 寬帶連續光源
● 脈沖整形
● 信號濾波
中心波長 | 1060nm±15nm | 1310nm±15nm | 1550nm±15nm | 1600nm±15nm |
調諧范圍 | 80nm-BW | 90nm-BW | 100nm-BW | 100nm-BW |
FWHM帶寬（BW）2 | BW1min to 40nm | BWmin to 40nm | BWmin to 40nm | BWmin to 40nm |
BW min=1.40nm(S版本) | BW min=2.00nm(S版本) | BW min=2.50nm(S版本) | BW min=2.50nm(S版本) | |
BW min=0.60nm(P版本) | BW min=0.80nm(P版本) | BW min=1.00nm(P版本) | BW min=1.20nm(P版本) | |
BW min=0.20nm(U版本) | BW min=0.25nm(U版本) | BW min=0.35nm(U版本) | BW min=0.40nm(U版本) | |
波長分辨率 | 0.02nm | |||
波長重復性 | ±0.02nm | |||
偏振相關損耗 | 調諧范圍內Max. 值為0.15dB typ./0.30dB（限制SM光纖尾纖） | |||
消光比 | 20dB(保偏光纖，不帶連接器） | |||
光譜形狀 | 平頂 | |||
帶通平坦度 | <0.15dB(在Min. 帶寬下測量) | |||
過濾器邊緣滾降斜率3 | 30dB/nm（S版本） | 25dB/nm（S版本） | 22dB/nm（S版本） | 20dB/nm（S版本） |
80dB/nm（P版本） | 60dB/nm（P版本） | 55dB/nm（P版本） | 50dB/nm（P版本） | |
150dB/nm（U版本） | 120dB/nm（U版本） | 100dB/nm（U版本） | 100dB/nm（U版本） | |
Max. 光功率 | 500mW(CW)標準，可定制5.0W(CW)的高功率 | |||
回波損耗 | >45dB | |||
外帶抑制 | >50dB，BW<2xBWmin | |||
偏振模色散 | <0.2ps(限制SM光纖尾纖) | |||
群延遲 | ＜0.1ps/nm | |||
尾纖類型 | HI1060 | SMF-28 or SMF28e | ||
PM980 | PM1300 | PM1550 | ||
PM光纖慢軸工作，快軸截止，可根據要求提供LMA或PLMA光纖 | ||||
工作溫度 | 10°C to 50°C | |||
存儲溫度 | -10°C to 75°C | |||
重量 | <0.75kg | |||
其他 | RoHS合規 | |||
1.z低可實現平頂FWHM帶寬。2.如有需求，可提供大于40nm至100nm的帶寬。3.從-3dB至-43 dB的測量值。 | ||||

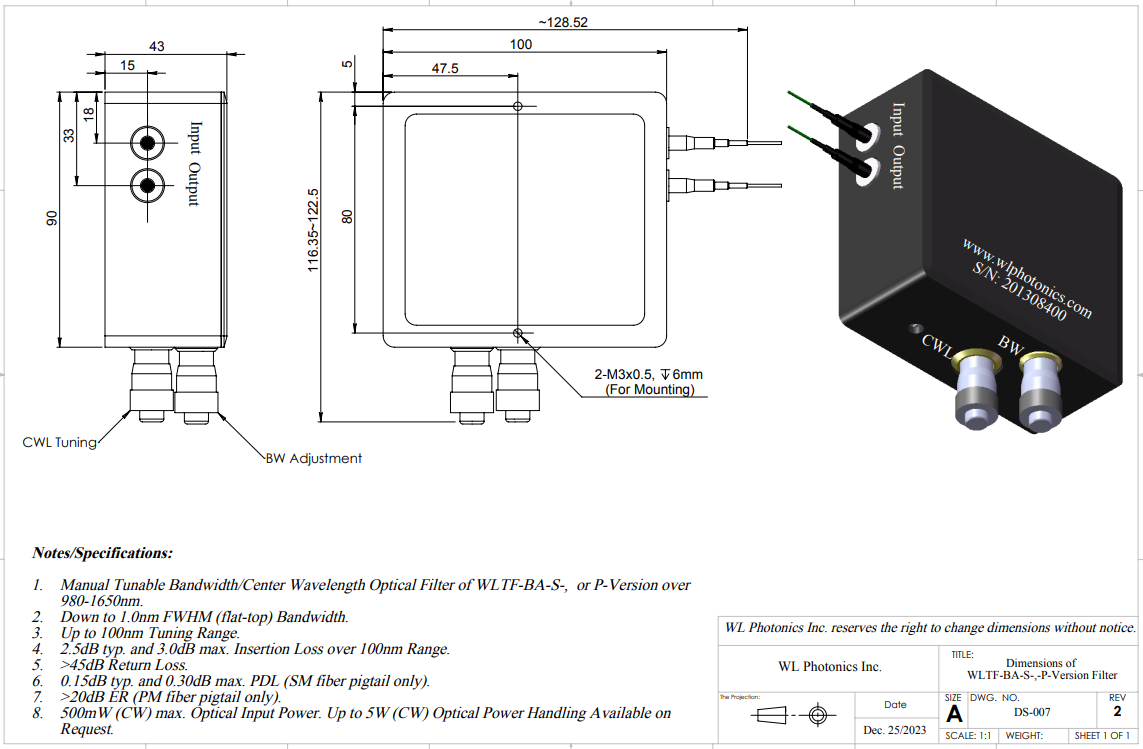

尺寸圖（WLTF-BA-S or P版本）

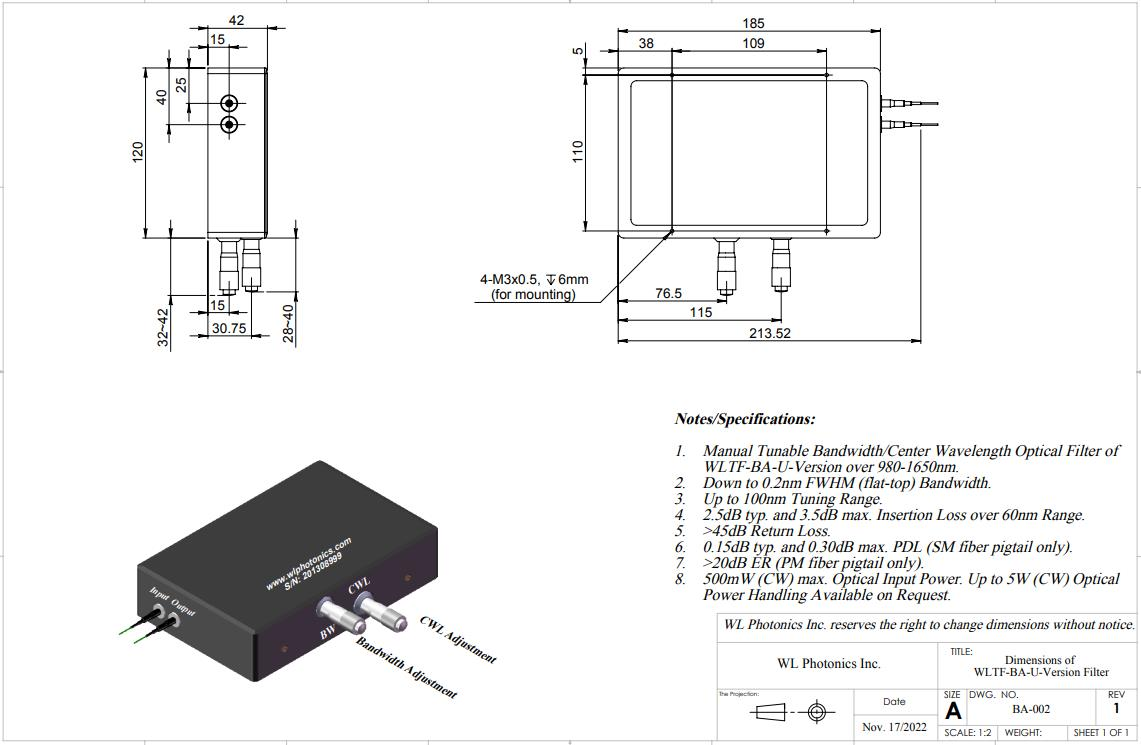

尺寸圖（WLTF-BA-U版本）
