該產品 是基于創新的高對比度光柵 (HCG) 單模 1550 nm VCSEL 的激光器系列的一部分。
產品特點
? TO-56 7Pin 小型封裝，集成 TEC
? 單模 VCSEL
? **固定的 1.5 米單模光纖（SMF 或 1550 Panda），帶 FC/APC 連接器
? 計量學/干涉測量學起始波長可在 C 波段和下 L 波段內選擇。
? 光纖掃頻源寬調諧范圍：8 nm，z高 16nm
? FMCW 激光雷達/測距儀快速波長調諧 >10KHz
? 光通信高調制帶寬（10 Gbps）
? 內部光隔離器，隔離比 >20 dB
產品應用
? 光纖傳感器
? 氣體傳感器
? 生物傳感器
? 計量學/干涉測量學
? 光纖掃頻源
? FMCW 激光雷達/測距儀
? 光通信
jue對Max. 額定值
設備應在定義的jue對Max. 額定值內使用。超過這些參數可能會損壞激光器。激光電流、激光電壓和調諧電壓的符號取決于所用的激光驅動器。
參數 | 符號 | 安全額定值 | 單位 |
存儲溫度 由于運輸包裝中使用了泡沫，因此存儲溫度限制在 70°C。 尾纖 TO 在沒有包裝的情況下可承受 85°C 的高溫 | Tstg | -20 to +70 |
°C |
工作外殼溫度 | Tc | -5 to +70 | °C |
引腳 2 和引腳 6 之間的Max. VCSEL 偏置電流的jue對值 | |Ibias_max | | |25| | mA |
引腳 2 和引腳 6 之間的Max. VCSEL 驅動電壓的jue對值 | |Vld_max | | |3| | V |
引腳 3 和引腳 6 之間的Max. | |Vtune_max | | See test sheet | V |
波長調諧電壓的jue對值 | Tsld | 350 (10 sec.) | °C |
工作條件
下表顯示了推薦的工作條件。輸出功率和調諧范圍等保證參數在這些工作條件下有效，并在生產中進行了測試。用戶可以在不同的工作條件下操作設備，即可以改變溫度或偏置電流，但通用規格部分中給出的參數不再有保證。
參數 | 符號 | 值 | 單位 |
TEC 工作溫度 | Top | 通常，大約 25°C - 請參閱測試表了解更多信息 | °C |
引腳 2 和引腳 6 之間的工作 VCSEL 偏置電流的jue對值 | |Iop | | 通常，大約 |18| mA - 請參閱測試表了解更多信息 | mA |
達到起始波長的調諧電壓的jue對值 | |Vt@λstart | | 通常，大約 0V - 請參閱測試表了解更多信息 | V |
達到截止波長的調諧電壓的jue對值 | |Vt@λstop | | 通常，大約 |18|V - 參見測試表 | V |
一般規格
以下參數由 Iop 和 Top 設計保證，可能不會針對每個單獨部件進行檢查。調諧電壓符號和值可能取決于激光驅動器，并且可能因浮動、陽極接地或陰極接地激光驅動器而不同。
參數/說明 | 符號 | 值 |
單位 | ||
Min | Typical | Max | |||
起始波長 @Top 和 Iop 理想情況下，起始波長在 0V 調諧電壓下實現。但是，這并不能保證，并且可能因部件而異。 0V 波長可以大于起始波長?？梢栽诓少徲唵沃兄赋鏊璧钠鹗疾ㄩL。 | λstart | 1529 | 1579 |
nm | |
保證直流調諧范圍 Min. 保證調諧范圍由訂購信息部分給出的型號指出。 8 nm: BW10-1550-T-PxFA 10 nm: BW10-1550-T10-PxFA 12 nm: BW10-1550-T12-PxFA 14 nm: BW10-1550-T14-PxFA 16 nm: BW10-1550-T16-PxFA | GTR | 8 |
nm | ||
10 | |||||
12 | |||||
14 | |||||
16 | |||||
終止波長 @Top 和 Iop 終止波長是通過在引腳 3 上施加低于引腳 6 電位的電壓來實現的。 實現終止波長的調諧電壓用符號 VTStop 表示 | λstop | λstart-GTR |
nm | ||
光輸出峰值功率@25o C TEC 溫度和 Iop 超過保證調諧范圍 | P | 0.4 | 2 | mW | |
工作 TEC 溫度范圍 用戶可以在此溫度范圍內操作激光器。參數僅在z高 TEC 溫度下（通常為 25°C）才有保證。 如果在低于或高于z高溫度的溫度下操作，功率可能會有所不同，并且波長范圍也會發生變化。 | TTEC | 5 | Top | 35 | °C |
閾值電流的jue對值 | |Ith | | |7| | mA | ||
激光驅動電壓的jue對值 | |Vld | | 0 | |1.5| | |2.5| | V |
電阻 在引腳 2 和 6 之間測量 | RS | 50 | Ω | ||
Max. 機械調諧響應 我們保證用戶可以以至少 10kHz（正弦驅動信號）或更高的頻率掃描激光波長 | fmax | 10 | - | kHz | |
邊模抑制比 | SMSR | 30 | 40 | dB | |
PM 光纖版本 (BW10-1550-T-PPFA) 的偏振消光比 | PER | 20 | dB | ||
Linewidth (-3 dB FWHM), CW Ibias=Iop,VTune=0V | σ | 300 | MHz | ||
相對強度噪聲 | RIN | -128 | dB/Hz | ||
調諧電流jue對值 | |Itune | | 0 | - | 100 | μA |
TEC 電壓 | VTEC | 0.35 | 0.9 | V | |
TEC 電流 | ITEC | 0.05 | 0.5 | A | |
溫度調諧系數 如果 TEC 溫度增加 1K，波長通常會增加 0.2nm | 0.2 | nm/K | |||
電流調諧系數 如果激光電流增加 1mA，波長通常會增加 0.4nm | 0.4 | nm/mA | |||
系統設計建議
我們推薦使用陽極接地激光驅動器，以簡化調諧電路的設計。
參數/說明 | 符號 | 值 | 單位 | ||
Min | Typical | Max | |||
設計建議偏置電流（陽極接地激光驅動器） 此值是電路設計考慮的指示， 我們建議使用能夠驅動激光器達到給定電流的電路。 請注意，每個單獨部件的推薦偏置可能較低，并在測試報告中給出。 | Ibias | 30 | mA | ||
設計建議調諧電壓 請注意，調諧電壓的符號和Min. 值取決于所使用的激光驅動器。 這里我們推薦并假設陽極接地的激光驅動器。 當使用其他配置時，用戶必須確保引腳 VT- 處的電位必須等于或低于 VT+ 處的電位。 | Vt | -30 | 0 | V | |
設計建議 TEC 溫度范圍 | TTEC | 5 | 35 | °C | |
設計建議 TEC 電壓 | VTEC | 0.9 | V | ||
設計建議 TEC 電流 | ITEC | 0.5 | A | ||
靜電放電 (ESD)
LD+/LD- ESD 分類：1A 類，人體模型 (HBM)。Vt- ESD 分類：0 類，人體模型 (HBM)。
由于這是 ESD 敏感設備，因此在組裝過程的每個步驟中都應采取適當?shù)?ESD 預防措施（將暴露限制在 100V HBM 以下）。
標準 ESD 測試符合 MIL-STD-883，人體模型，在信號引線上施加 3 個正向/反向脈沖。故障定義為關鍵參數（可調 VCSEL 的光輸出功率）的可測量（>10%）變化。VCSEL TO 的 LD+/LD- 和 Vt- 分別在 350 伏和<50 伏時失效，導致激光芯片損壞，光功率輸出下降。

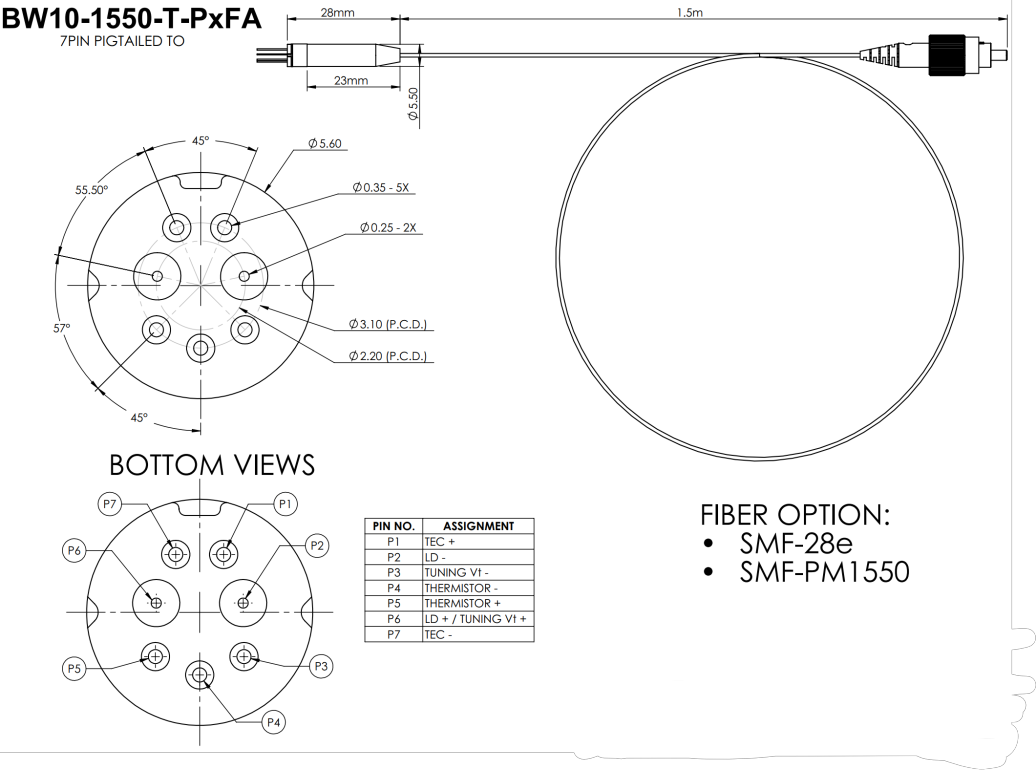

尺寸圖和引腳分配：
訂購信息：
型號： | |||
標準 8 nm 調諧范圍版本：BW10-1550-T-PyFA 擴展調諧范圍版本：BW10-1550-T1x-PyFA 請指出參數 | |||
描述 | 值 | ||
x |
Tuning Range | 0 | 10 nm tuning rage |
2 | 12 nm tuning rage | ||
4 | 14 nm tuning rage | ||
6 | 16 nm tuning rage | ||
y |
Fiber Type | S | 1.5m 900μm SMF28 光纖和 FC/APC 連接器 |
P | 1.5m 900μm PM1550 保偏 PANDA 光纖。窄鍵 FC/APC 連接器和輸出信號與慢軸對齊。 | ||
請在采購訂單中指出起始波長。目前有少量 12nm、14nm 和 16nm 版本，起始波長約為 1537nm。 | |||
