WL-LDC10D是一款高速激光二極管驅動器，專為驅動近紅外范圍內的SOA和BOA而設計。它有一個模擬輸入，可以在DC到15MHz的頻率下，在0到1A之間任意設置激光電流。這種高輸出驅動和高轉換速率(50A/μs)的結合使WL-LDC10D非常適合開關和模擬調制應用。數字TTL輸入允許在兩個任意電流設置之間進行數字切換。
WL-LDC10D高速激光二極管驅動器具有可調限流、反向電流保護和集成熱過載保護功能。它提供了一個內部數字控制回路，作為具有可調溫度和電流限制的TEC控制器。所有參數都可以通過前面板和內置的USB接口進行調整。
模擬帶寬DC至15 MHz
高達1A輸出驅動電流
可調輸出電流限制200 mA至1A
激光二極管反向電流保護
電流監控器輸出
TTL調制(2個任意電流)
集成TEC控制器(Max. 1.5A)
可調TEC調節器參數
可調TEC電流限值
USB接口(虛擬串行通訊端口)
價格實惠
應用方向
FDML激光器:掃描幅度整形
SOA/BOA/LED調制和切換
典型應用

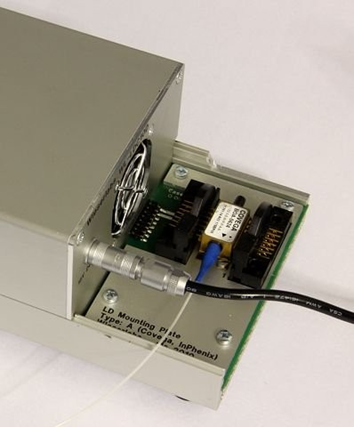

激光二極管直接安裝在WL-LDC10D的背面?？蔀椴煌囊_提供不同的插槽。
電氣規格
參數 | 條件 | Min. 值 | 典型值 | Max. 值 | 單位 |
電源電壓1 (VS) | 15 | 16 | V | ||
輸出電流(Iout) | VS=15V，二極管正向電壓< 2V Max. 輸出電流隨著二極管正向電壓的增加而減小。 | 1 | 1.1 | A | |
輸入電壓(Vin) | 模擬電流控制電壓 | -6.5 | 6.5 | V | |
輸入阻抗 | 48 | 50 | 52 | ? | |
模擬帶寬2 | VS=15V，Iout調制1App | 15 | MHz | ||
輸出上升時間2 | VS=15V，Iout=0至1A | 20 | ns | ||
輸出下降時間2 | VS=15V，Iout=1A至0A | 22 | ns | ||
Min. 電流限制 | 可調Min. 輸出電流 | 200 | mA |
1. 該設備可以在電源電壓低于±15V時工作，但性能會下降。上升/下降時間和帶寬會略小，Max. 輸出電流會減少。
2. 上升/下降時間和模擬帶寬取決于所附激光器的特性(容量、感應率)。除非另有說明，上表中規定的數值是Covega的1310nm SOA（1132型號）測量的數據。
機械規格
金屬外殼尺寸(無連接器) | 105 x 65 x 160 | mm3 |
重量，包括電源(約) | 1 200 | g |
