MP4542- 2M是一款高靈敏大光敏面四象限光電探測模塊，采用正照型四象限光電探測器與低噪聲跨阻抗放大器混合集成。其四個電壓輸出端P1、P2、P3、P4分別對應于器件中探測器的四個象限，當探測器的四個象限接收的光強變化時，器件的四個電壓輸出端的電壓也會隨之線性變化。
● 高靈敏、大光敏面、盲區小
● 內部集成跨阻抗放大電路
● 象限串?dāng)_低、可靠性高
● 支持1MHz/1.7MHz射頻輸出
● 氣密性封裝，SSMA連接器輸出
● 激光定位
● 激光制導
主要性能指標(Tc=22±3℃)
參數名稱 | Min. 值 | 典型值 | Max. 值 | 單位 |
工作波長范圍 λ | 1000 | - | 1650 | nm |
電壓響應度Rv | 2 | MV/W | ||
-3dB帶寬f-3dB | 2 | - | - | MHz |
飽和輸入光功率CW | -30 | - | - | dBm |
信號串?dāng)_SL | - | - | 5% | - |
增益非一致性 δ | - | - | 5% | - |
等效噪聲功率密度NEP | - | - | 0.8 | pW/Hz1/2 |
線性輸出電壓幅度Vo | 3 | - | - | Vpp |
供電電流lcc | - | 48 | 50 | mA |
測試條件: VDD+=5V, VDD-=-5V, λ= 1.55 μm。 | ||||
jue對Max. 額定值
參數名稱 | 額定值 | 單位 |
貯存溫度范圍TSTG | -40 ~ +85 | °C |
工作溫度范圍Tc | -20 ~ +50 | °C |
偏置電壓VCC | 5.2 | V |
光功率損傷閾值中ΦeM | -30 | dBm |
焊接溫度Tsolder | 260( 10s ) | °C |
靜電放電敏感度ESD | ≥250 | V |

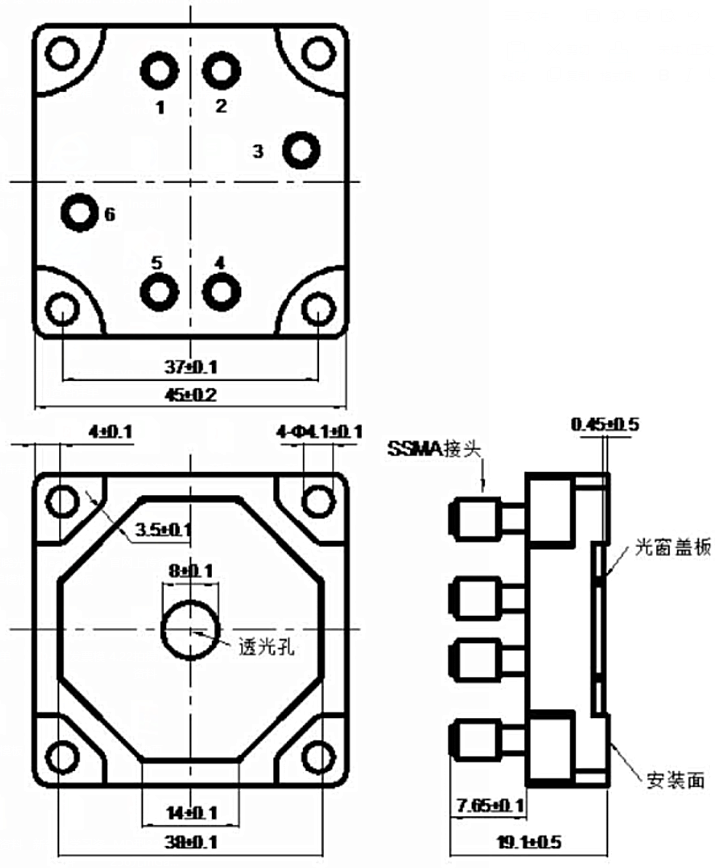

封裝外形、尺寸及引腳定義(單位: mm)
引腳定義
引腳 | 功能描述 | 符號 | 引腳 | 功能描述 | 符號 |
1 | 象限1信號輸出 | P1_OUT | 4 | 象限3信號輸出 | P3_OUT |
2 | +5V電源輸入 | P1_OUT | 5 | -5V電源輸入 | -5V |
3 | 象限2信號輸出 | P2_OUT | 6 | 象限4信號輸出 | P4_OUT |
注意事項
●使用器件時，Shou先接地，然后開啟電源VCC ；關閉器件時，Shou先移除光源，然后斷開電源VCC。
●使用器件時，兩通道PD應同時加光 ; 若單通道光輸入，則輸入光功率不得超過1mW。
