我們的光纖強度調制器采用退火質子交換 （APE）工藝制造，采用零啁啾設計和保偏（PM）光纖輸出。
● 低插入損耗
● 低驅動電壓
● 低背光反射
● 包裝尺寸小、重量輕 良好的長期穩定性
● RF-Over-Fiber （RFOF） 和微波光子學
● 高速電信
● WDM 傳輸
強度調制器規格
Item # | LIM-1550-A-PA | LIM-1550-B-PA | LIM-1550-C-PA | LIM-1550-D-PA |
工作波長 | 1525nm- 1605 nm | 1525nm - 1605 nm | 1525nm-1605nm | 1525nm-1605nm |
光學插入損耗 | ≤5.0dB (4.0 dB Typ.) | ≤5.0dB (4.0dB Typ.) | ≤5.0 dB ( 4.0dB Typ.) | ≤5.0 dB (4.0 dB Typ.) |
光回波損耗 | ≥40dB | ≥40 dB | ≥40 dB | ≥55dB |
消光比(@ DC) | ≥20dB | ≥20 dB | ≥20 dB | ≥20 dB |
輸入功率 | ≤100mW | ≤100 mW | ≤100 mW | ≤100 mW |
E/O帶寬（-3 分貝） | ≥2.5GHz(3 GHz Typ.) | ≥10 GHz ( 14 GHz Typ.) | ≥20 GHz (21 GHz Typ.) | ≥40GHz (42GHz Typ.) |
操作頻率范圍 | 10MHZ to 2.5GHz(Min) | 10MHZ to 10 GHz(Min) | 10MHZ to 20GHz(Min) | 10MHZ to 40GHz(Min) |
射頻 Vπ (@ 1 GHz) | ≤5V(3.5V Typ.) | ≤6.5V (5.6 V Typ.) | ≤6.5 V (5.2 V Typ.) | ≤5V (3.5V Typ.) |
射頻Vπ (@ 20 GHz) | - | - | - | - |
直流偏置 Vπ （@）1 kHz） | ≤10.0 V (6.5 V Typ.) | ≤10.0 V (6.5 V Typ.) | ≤3.0 V (2.7 V Typ.)b | ≤10.0 V (6.5 V Typ.) |
S11 | 10MHZ to 2.5 GHz | 10MHZ to 10 GHz | 10MHZ to 20 GHz | 10MHZ to 40 GHz |
射頻輸入功率 | ||||
反向偏置電壓 | -5.5 V to -3.0 V | |||
響應 | 0.1 mA/mW to 0.5 mA/mW | |||
輸出光功率監控范圍 | -5 dBm to 10 dBm | |||
射頻連接 | Male SMP (GPO?? Compatible), Full Detent | |||
光纖類型 | Input: PANDA Polarization Maintaining Output: SMF-28?? Single Mode | |||
光纖長度 | 1.5 m Typ. | |||
環境 | ||||
工作外殼溫度 | 0 °C - 70 °C | |||
存儲溫度 | -40 °C - 85 °C | |||
這些調制器設計用于指出波長。在其他波長上使用調制器可能會導致光損耗增加，這不在保修范圍內。在某些情況下，這種損失可能是暫時的;例如，通常由將調制器加熱到 80 °C 一小時來逆轉由較短波長引起的損耗增加。

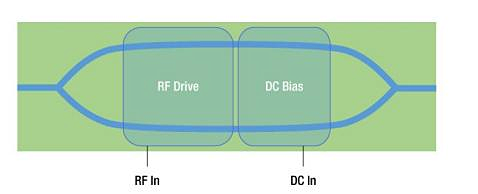

LIM-1550-B-PA 包括一個偏置電路，可將直流偏置耦合到 RF 驅動電極上。根據應用的不同，RF 輸入端可能需要一個外部 DC 模塊。

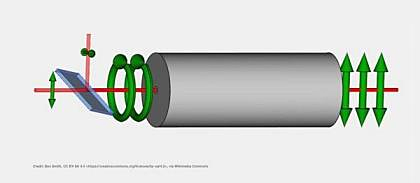

什么是普克爾效應？
我們的相位和振幅調制器都基于普克爾效應：電光效應，其中沿一個或多個軸的折射率與外部施加的電場成正比。因此，通過在電光晶體的電極上施加電壓，我們可以在光穿過晶體時改變光的相位。通過將晶體放置在交叉偏振器之間，這種相位調制可以轉換為幅度調制。
LiNbO3 調制器的Max. 額定值 | |
光輸入功率 | 100mw |
輸入 射頻 功率 | 27dB |
工作溫度范圍 | 0℃-70℃ |
存儲溫度范圍 | -40℃-85℃ |

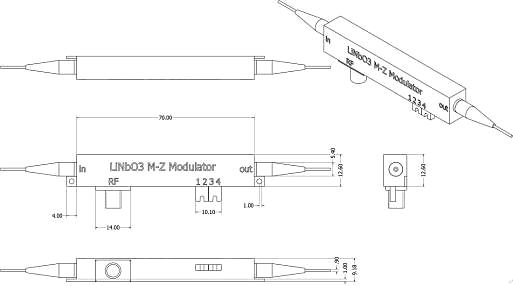

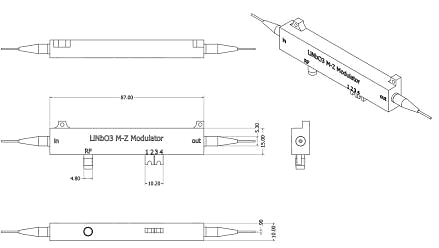

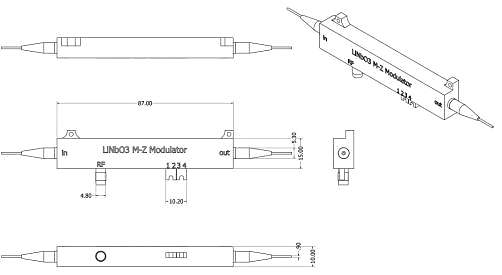

PIN圖尺寸
2.5Ghz LiNbO3 MZ 調制器
10Ghz LiNbO3 MZ 調制器
20Ghz LiNbO3 MZ 調制器
40Ghz LiNbO3 MZ 調制器
S21 測試圖
LIM-□□□□-☆-XX
□□□□：波長
1310：1310nm
1550：1550納米
☆ ：調制帶寬
A: ＞2.5GHZ
B: ＞10GHZ
C: ＞20GHZ
D: ＞40GHZ
XX：光纖和連接器類型
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
