筱曉光子推出一款專為硅光子 (SiPh) 數據通信收發器設計的全新 O 波段分布式反饋 (DFB) 激光器。這款新型 DFB 激光器基于 專有的量子點 (QD) 平臺構建，不僅具備無跳模操作和抗光背向反射（這兩個特性對于無縫集成到 SiPh 系統至關重要），而且還具有優秀的長期可靠性，使其成為大批量、高性能部署的理想之選。
腔長 1 毫米，我們?cè)诰o湊性和性能之間取得了平衡，實現了低噪聲運行，相對強度噪聲值低于 -145 dB/Hz，這對于高速數據通信鏈路至關重要。在 75°C 高溫下，工作光功率為 70 mW，在室溫 (25°C) 下，工作光功率超過 100 mW，使這款新型 DFB 激光器成為熱受限環境下的可靠且理想的解決方案。
● 55℃時，輸出功率>70mW（端面外）
● 寬溫范圍：0℃至75℃
● O波段CWDM4（1270-1330nm）波長
● 基于 InAs/GaAs 量子點的二極管激光器
● 無跳模工作
● 低相對強度噪聲（RIN） < –145 dB/Hz
● 優秀的可靠性
● 符合 RoHS 標準

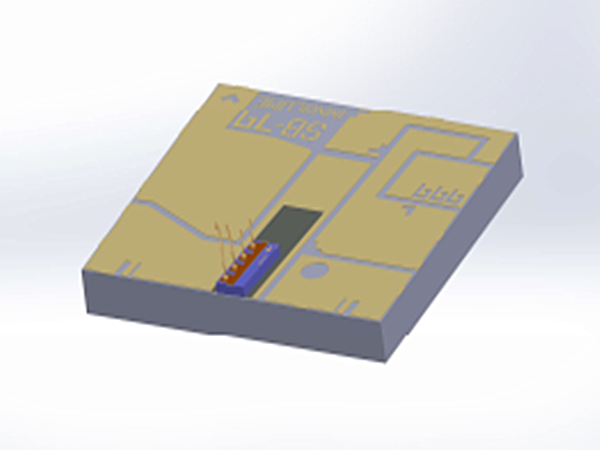

● 定制 AlN 載體（可根據要求提供）
● 數據通信
● CWDM4
● 基于硅光模塊的收發器
建議操作條件
@ CW，樣品安裝在銅散熱器上
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
散熱器溫度* | 0 | 55 | 75 | ℃ |
正向電流 | 200 | 330 | mA | |
輸出功率** | 10 | 70 | mW |
*非冷凝環境
**在工作范圍內無扭結（現象）
特性
@CW，散熱器溫度為 55°C，工作電流 200 毫安
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
輸出功率（Pout）* | 60** | 70 | mW | |
正向電流@Pout* | 330 | mA | ||
正向電壓@Pout* | 2 | V | ||
差分電阻 | 1.5 | Ohm | ||
閾值電流 | 25 | 55 | mA | |
峰值波長*** | 1310 | nm | ||
峰值波長容差 | ±3 | nm | ||
波長溫度可調性 | 0.1 | pm/°C | ||
波長電流可調性 | 6 | pm/mA | ||
邊模抑制比（SMSR） | 35 | 45 | dB | |
線寬（25℃） | 800 | kHz | ||
慢軸光束發散度 (FWHM) | 7.5 | 9 | 10.5 | deg |
快軸光束發散度 (FWHM) | 49 | 53 | 56 | deg |
相對噪聲強度（RIN; 平均，DC-10GHz） | -145 | dB/Hz | ||
偏振 | TE | |||
偏振消光比 (PER) | 15 | 18 | dB |
* 工作溫度范圍：0–75°C
** 散熱器溫度為 75°C 時的Min. 值
*** 波長范圍：1270–1330 nm，可根據要求提供；規格可能因波長不同而略有不同
芯片參數
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
芯片長度 | 1 | mm | ||
前端面背向反射 | 0.01 | 0.1 | % | |
后端面背向反射 | 99 | % |
典型性能（僅供參考）
@CW，推薦工作條件
規格
參數 | Min. 值 | Max. 值 | 單位 |
正向電流 | 400 | mA | |
反向電壓 | 1 | V | |
工作溫度（非冷凝環境） | 0 | 75 | ℃ |
存儲溫度（原裝密封包裝） | -40 | 85 | ℃ |
焊接溫度（最長5秒） | 250 | ℃ |

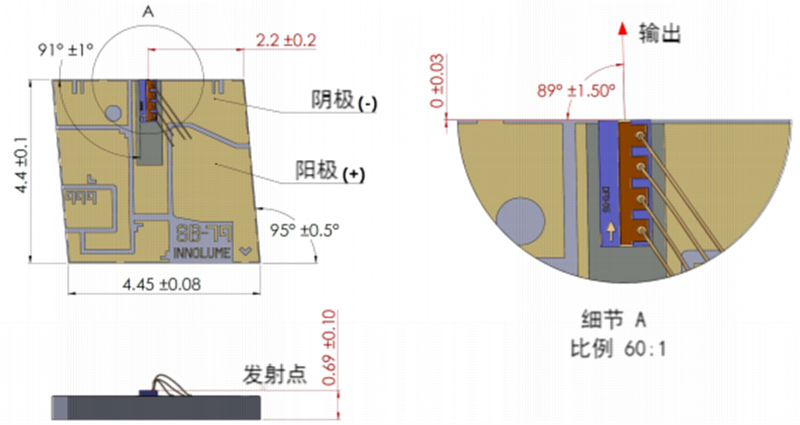

尺寸（單位：mm）
安全和操作說明
此設備發出的光是不可見的，對人眼有害。設備運行時，請避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。
jue對Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。在設備的Max. 額定值之外操作設備可能會導致設備故障或安全隱患。必須使用與組件一起使用的電源，以使Max. 正向電流不超過。
熱輻射器上的設備需要適當?shù)纳崞?。必須使?4 個螺釘（以 X 型螺栓擰緊，初始扭矩設置為 0.075Nm，最終以 X 型螺栓擰緊，扭矩設置為 0.15Nm）或夾具將設備安裝在散熱器上。散熱器表面的平整度偏差必須小于 0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)崛彳洸牧献鳛闊峤缑?。不宜為此使用?dǎo)熱油脂。
避免設備背反射。它可能會影響設備在光譜和功率穩定性方面的性能。
還可能導致致命的面損壞。強烈建議使用光隔離器來阻擋背反射。
不要拉動光纖。不要彎曲半徑小于 3 厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下光纖頂部的防塵蓋后，使用沾有異丙醇或乙醇的光學鏡頭清潔紙或棉簽沿一個方向擦拭，小心清潔光纖頂部。僅使用干凈的光纖連接器操作設備。
ESD 保護 - 靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。在設備安裝過程中，必須保持 ESD 保護 - 在處理產品時使用腕帶、接地的工作表面和嚴格的防靜電技術。
型號識別
DFB1310000CC070MXXXX -> 輸出功率70mW，峰值波長1310nm，工作溫度范圍廣，載體SB-79
DFB1310000CC070MZXXX -> 輸出功率70mW，峰值波長1310nm，工作溫度范圍廣，定制AlN載體
注：產品規格如有變更，恕不另行通知
