基于激光的GHz聲波振動觀測系統 MLD-101系列

總覽
產品型號
產品特點
通用參數
相關產品

基于激光的觀測系統，專門設計用于顯示基于電介質/壓電的高頻設備的表面聲波 surface acoustic wave（SAW）和體聲波 Bulk Acoustic Wave（BAW），如SAW濾波器（Interdigital Transducer 叉指換能器 IDT）和薄膜體聲波諧振器（FBAR）

聯系客服

西北華中華東華南 Daisy
18602170419 同微信可掃碼 info@microphotons.com

華北西南東北 Moli
13061644116 同微信可掃碼 info@microphotons.com

縱向橫向

產品型號 ¹

貨號	操作	名稱	描述
	E80100179	基于激光GHz聲波振動觀測系統 500MHz～6GHz [PDF]	振動檢測方法：基于Sagnac干涉儀的振動檢測(峰值頻率靈敏度：5GHz)；振動觀察法：用激光光束探測的臺控掃描觀測(面外振動)；觀測光源：二極管激光器(波長：650nm典型)照明LED；可用物鏡：×20、×50、×100 物鏡；可觀察到的頻率：500MHz ～ 6GHz (Typ.)；驅動信號輸入范圍：500MHz～6GHz (-120dBM～＋15dBM) ； Max. 可分析區域：25mm × 25mm；容許工作量Max. 8英寸晶圓片；樣品臺：電動X-Y型載物臺	價格 : ￥0 庫存/貨期:請咨詢客服	請聯系客服 > 或提交詢價單

圖片	名稱	貨號貨期	描述	價格
	基于激光GHz聲波振動觀測系統 500MHz～6GHz [PDF]	E80100179	振動檢測方法：基于Sagnac干涉儀的振動檢測(峰值頻率靈敏度：5GHz)；振動觀察法：用激光光束探測的臺控掃描觀測(面外振動)；觀測光源：二極管激光器(波長：650nm典型)照明LED；可用物鏡：×20、×50、×100 物鏡；可觀察到的頻率：500MHz ～ 6GHz (Typ.)；驅動信號輸入范圍：500MHz～6GHz (-120dBM～＋15dBM) ； Max. 可分析區域：25mm × 25mm；容許工作量Max. 8英寸晶圓片；樣品臺：電動X-Y型載物臺	聯系客服或提交詢價單

總覽

產品特點

適用于不同頻率下物理聲波傳播的分析

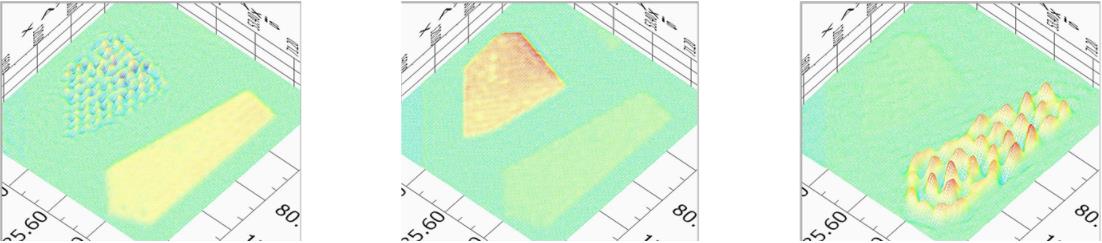

短時間廣域觀測

通用參數

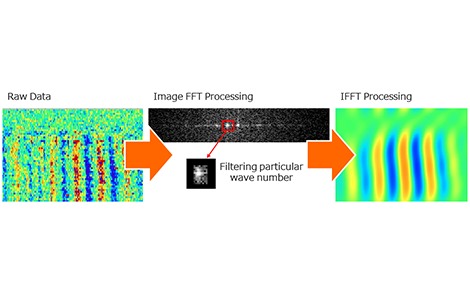

圖像 FFT & IFFT 處理

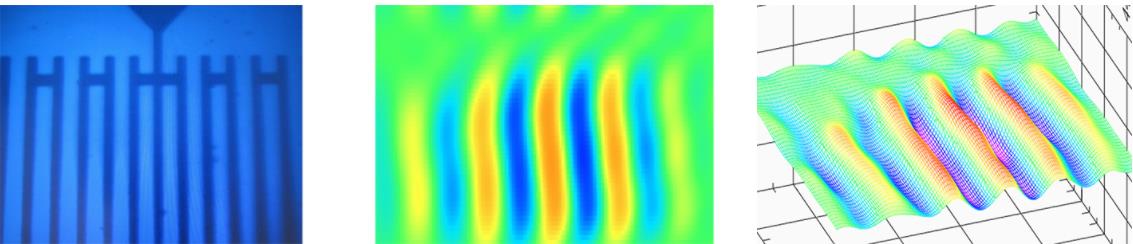

觀察示例

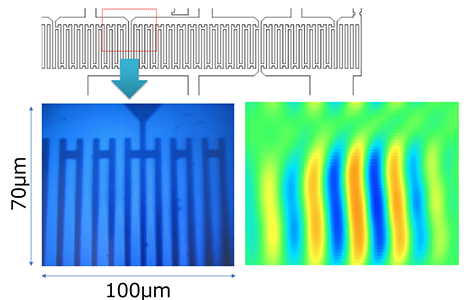

IDT


FBAR


參數

振動檢測方法	基于Sagnac干涉儀的振動檢測(峰值頻率靈敏度:5GHz)
振動觀察法	用激光光束探測的臺控掃描觀測(面外振動)
觀測光源	二極管激光器(波長:650nm典型)，照明LED
可用物鏡	×20、×50、×100 物鏡
可觀察到的頻率	500MHz ～ 6GHz (Typ.)
驅動信號輸入范圍^*1	500MHz～6GHz (-120dBM～＋15dBM) ^*2
Max. 可分析區域	25mm × 25mm
容許工作量	Max. 8英寸晶圓片
樣品臺	電動X-Y型載物臺
主要軟件功能	基于采樣階段控制的預設區域掃描觀測
	2維 ? 3維觀察結果指示(in Movie)
	二維FFT?FFT圖象處理
	基于FFT結果的特定振動共振模式濾波
	面外軸傾角校正
	基于預設頻率表的連續數據采集
構造	主體/電氣單元/信號發生器/鎖相放大器/級驅動器/ PC /軟件
1 提供高頻探測裝置。(手動探測) 2 提供輸入信號放大器。
