超低噪聲光電單元探測模塊集成了超低噪聲模擬PIN探測器、低噪聲寬帶跨阻放大器以及超低噪聲隔離電源單電源供電，輸出信號不受外部供電電源的影響。該模塊在本底噪聲控制方面尤為突出， 在相同參數下其本底噪聲約為常規模塊的三分之一，很好滿足客戶對更小信號探測以及更高信噪比的需求。
產品特點
噪聲超低
高增益
高帶寬
結構緊湊
內置低噪隔離電源
產品應用
光纖傳感
光纖通信
激光測距
光譜測量
ns 級光脈沖探測
參數
產品型號 | UPD-100M-A | UPD-200M-A | UPD-300M-A | UPD-400M-A | UPD-500M-A | UPD-600M-A | UPD-800M-A | UPD-1G-A | UPD-1.2G-A | UPD-1.5G-A | UPD-2G-A | UPD-2.5G-A | UPD-5G-A | 單位 |
探測器類型 | InGaAs | |||||||||||||
波長 | 800~1700 | nm | ||||||||||||
帶寬 | 100M | 200M | 300M | 400M | 500M | 600M | 800M | 1G | 1.2G | 1.5G | 2G | 2.5G | 5G | Hz |
探測器響應度 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | A/W@1550nm |
跨阻增益 | 30K | 30K | 30K | 20K | 15K | 15K | 30K | 30K | 30K | 30K | 30K | 30K | 6K | V/W |
飽和光功率 | 140 | 140 | 140 | 420 | 280 | 280 | 140 | 140 | 140 | 420 | 140 | 140 | 700 | μW |
NEP | 2.2 | 2.2 | 2.2 | 2.7 | 3.1 | 3.1 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | pW/Sqrt(Hz) |
輸出阻抗 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | Ω |
輸出耦合方式 | DC/AC | DC/AC | DC/AC | DC/AC | DC | DC | AC | AC | AC | AC | AC | AC | AC | |
供電電壓 | 5 | 5 | 5 | 5 | 5 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | V |
供電電流 | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.3 | A |
光學輸入 | FC/APC（自由空間光可選） | FC/APC | ||||||||||||
射頻輸出 | SMA | SMA | ||||||||||||
外形尺寸 | 65*50*20 | 65*50*25 | 80*90*25 | mm | ||||||||||
測試結果

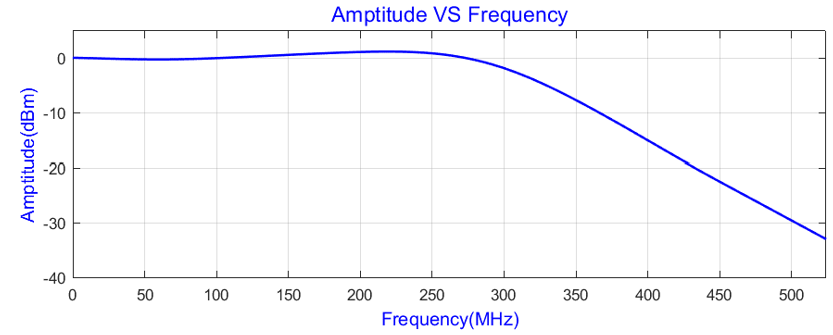

300MHz超低噪聲單元探測器

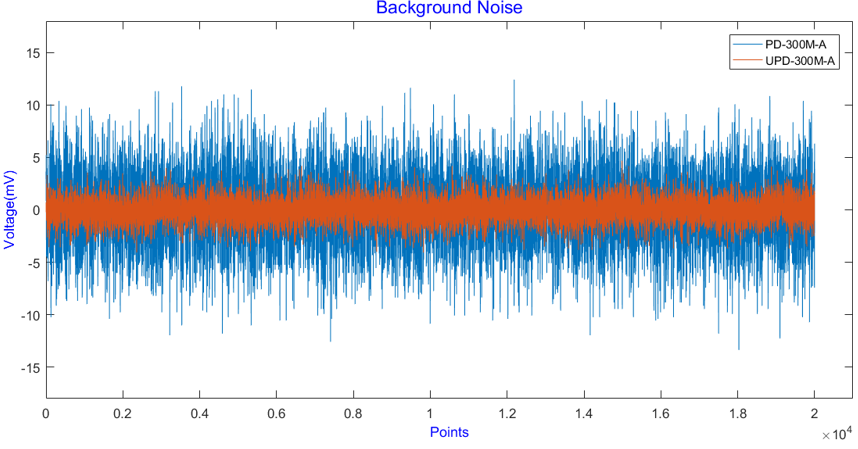

超低噪單元探測器與常規單元探測器底噪對比
