东北少妇不带套对白_中文字幕亚洲综合久久菠萝蜜_国产精品186在线观看在线播放_国产综合久久久久久鬼色

折射率:

1.39908 at 5 μm

No 1.413 at 0.22 μm

2.4028 at 10.6 μm

反射損耗 :

5.4% at 5 μm

5.7% at 0.22 μm (2 surfaces)

29.1% at 10.6 μm (2 surfaces)

吸收系數(shù) :

7.8 x   10-4 cm-1 @ 2.7 μm

40 x 10-3 cm-1 at 2.7 μm

0.0005 cm-1 at 10.6 μm

Reststrahlen Peak :

35 μm

20 μm

45.7 μm

dn/dT :

-10.6 x 10-6/°C

2.3 (para) 1.7 (perp) at 0.4 μm

+61 x 10-6/°C at 10.6 μm at 298K

dn/dμ = 0 :

1.7 μm

1.4 μm

5.5 μm

密度：

3.18 g/cc

3.18g/cc

5.27 g/cc

熔點(diǎn)：

1360°C

1255°C

1525°C (see notes below)

熱導(dǎo)率：

9.71 W   m-1 K-1

21 (para) 33.6 (perp) W m-1 K-1 at 300K

18 W m-1 K-1 at 298K

熱膨脹：

18.85 x 10-6/°C

13.7 (para) 8.9 (perp) x 10-6 /K

7.1 x 10-6 /°C at 273K

硬度：

Knoop 158.3   (100) with 500g indenter

Knoop 415

Knoop 120 with 50g indenter

比熱容：

854 J   Kg-1 K-1

1003 J Kg m-1 K-1

339 J Kg-1 K-1

介電常數(shù) :

6.76 at 1MHz

4.87 (para) 5.45 (perp) at 1MHz

n/a

Youngs Modulus (E) :

75.8 GPa

138 GPa

67.2 GPa

剪切模量 (G) :

33.77 GPa

54.66GPa

n/a

體積彈性模量 (K) :

82.71 GPa

101.32 GPa

40 GPa

彈性系數(shù) :

C11 = 164 C12 =   53 C44 = 33.7

C11=140 C12=89 C44=57 C13=63 C66=96

Not Available

表觀彈性極限 :

36.54 MPa

49.6 MPa (7200 psi)

55.1 MPa (8000 psi)

泊松比 :

0.26

0.276

0.28

溶解度 :

0.0017g/100g   water at 20°C

0.0002g/100g water

0.001g/100g water

分子量 :

78.08

62.32

144.33

類別/結(jié)構(gòu) :

Cubic Fm3m   (#225) Fluorite Structure. Cleaves on (111)

Tetragonal P42/mnm (#136) Rutile Structure. Can cleave on c-axis   but

 not easily.

FCC Cubic, F43m (#216), Zinc Blende structure. (Polycrystalline)

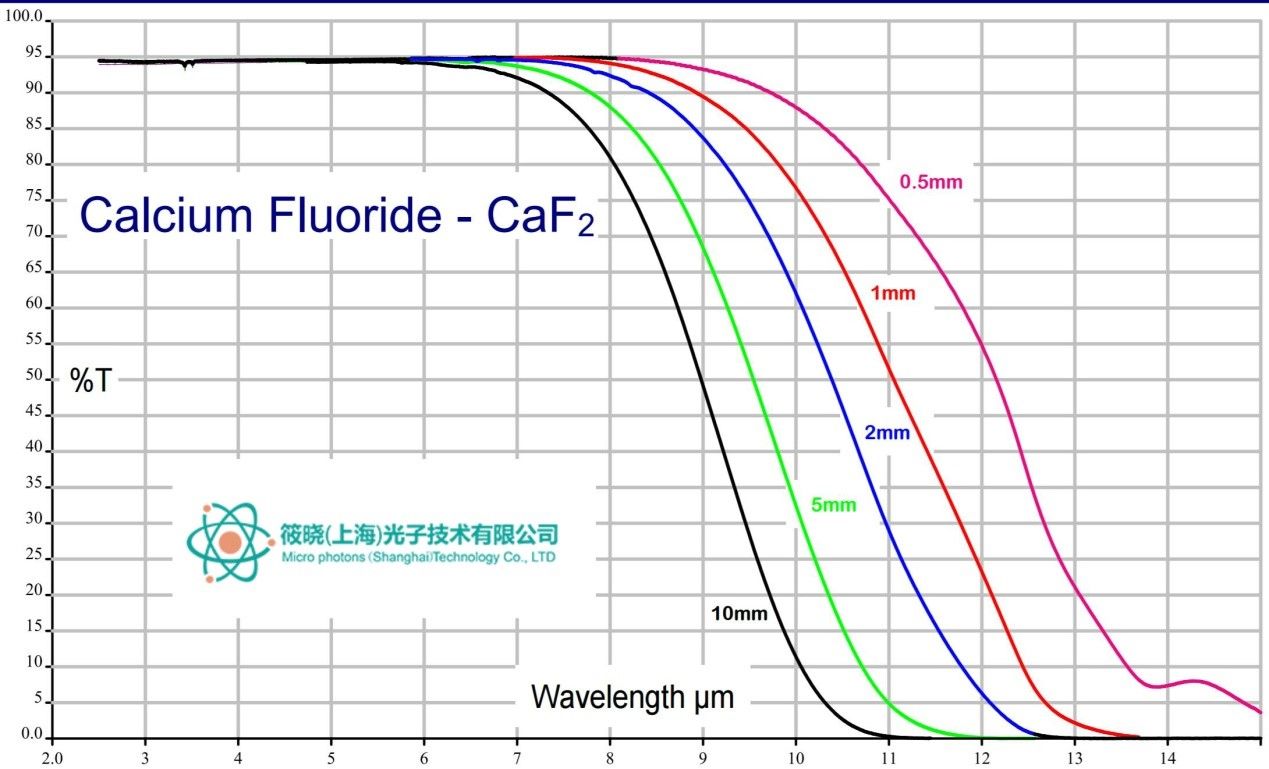

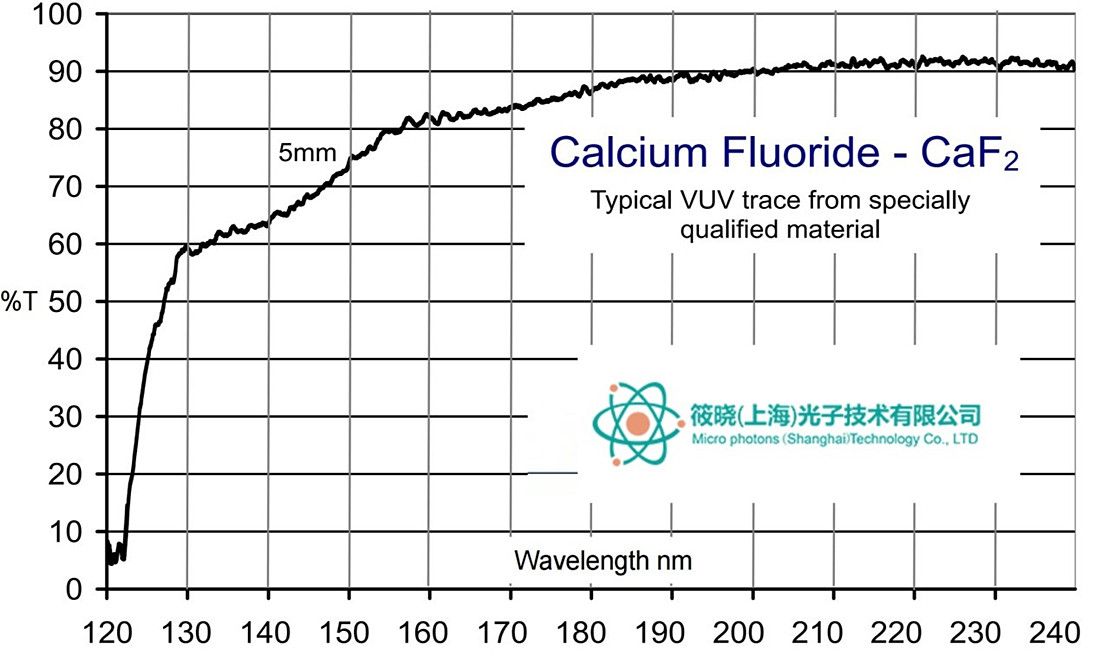

0.149

1.5800

0.161

1.5490

0.195

1.5000

0.200

1.4950

0.222

1.4800

0.248

1.4680

0.266

1.4621

0.280

1.4584

0.300

1.454

0.337

1.4481

0.400

1.4419

0.486

1.4370

0.588

1.4339

0.656

1.4325

0.687

1.4320

0.728

1.4314

0.884

1.4298

1.014

1.4288

1.100

1.4283

1.250

1.4275

1.650

1.4256

1.900

1.4244

2.058

1.4236

2.450

1.4214

2.700

1.4199

2.800

1.4192

3.050

1.4175

3.400

1.4149

4.000

1.4096

4.400

1.4057

4.800

1.4014

5.000

1.3991

5.304

1.3952

5.893

1.3871

6.483

1.3782

7.072

1.3681

7.661

1.357

8.251

1.3444

8.840

1.3308

9.429

1.3161
