本產品采用對 400～1700nm 近紅外波段（含可見光區域）具有高靈敏度的 InGaAs 圖像傳感器，可將人眼及普通 CCD/CMOS 相機難以拍攝的對象可視化。作為 InGaAs 傳感器，支持 2560×2048 像素高分辨率成像，Max. 幀率可達 67fps（幀 / 秒。）采用與 PC 兼容性強的 USB3.0 接口，無需通過采集卡或主機適配器卡，可直接向 PC 傳輸圖像數據。
● 近紅外高靈敏度
● 高分辨率
● USB3.0 接口設計
產品構成：
1) 相機本體
2) USB3.0 線纜（TYPE A－micro B 接口，長度約 3 米）
3) 軟件CD
<配件選擇>
1) 近紅外專用鏡頭（C 接口鏡頭）

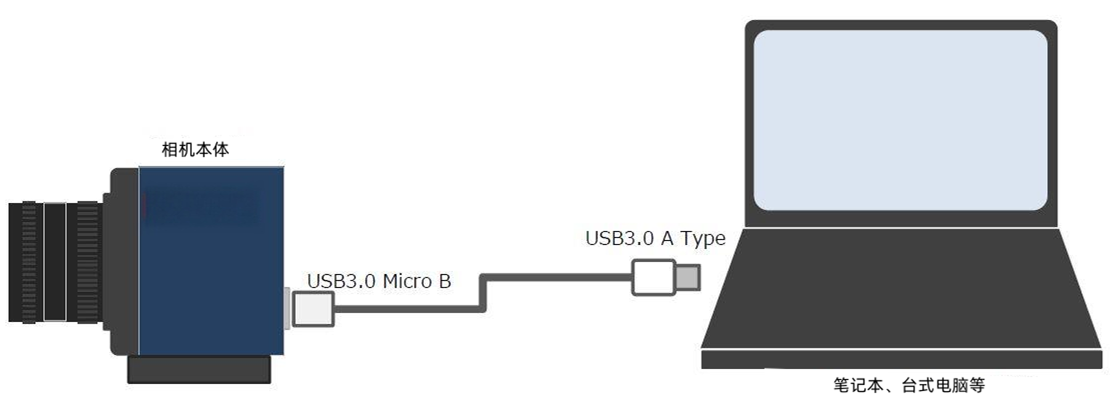

相機的連接方法（連接示例）：
在普通筆記本電腦、臺式電腦等設備上使用時，請用附帶的 USB3.0 線纜將相機與電腦連接。相機電源由 USB 總線供電。
規格一欄：
項目 | ARTCAM-992SWIR |
成像元件 | SONY 制造銦鎵砷傳感器 型號： IMX992-AABJ-C |
有效像素數 | 2592(W) × 2056(H) |
輸出像素數 | 2560(W) × 2048(H) |
像素尺寸 | 3.45[μm] × 3.45[μm] |
有效成像面積 | 8.8[mm] × 7.1[mm] 1/1.4 型 |
檢測頻率范圍 | 400～1700nm (整個波長范圍) |
快門方式 | 全局快門 |
信噪比（參考） | TBD |
輸出接口 | USB3.0 批量傳輸 |
A/D 分辨率 | 12bit |
幀率 | 67fps(8bit 傳輸) 33.5fps(12bit 傳輸) |
曝光時間 | 13.04μ秒 ~ 2秒(8bit 傳輸) 26.08μ秒 ~ 2秒(12bit 傳輸) |
增益（模擬 / 數字） | 0～420 ※默認值為0 (0～42dB ※默認值為 0dB) |
ROI（感興趣區域）子采樣（1/2） | ON/OFF ※默認值 OFF ROI：僅支持垂直方向（水平方向由軟件支持） 子采樣：支持1/2倍 像素合并：支持2x2 |
觸發拍攝 | 開/關 ※默認值為 關 |
鏡像翻轉 | 開/關 ※默認值為 關 支持垂直和水平方向 |
工作模式 | 內部同期／外部トリガ―同期 (オプション) |
鏡頭接口 | C 接口 |
外部觸發輸入（選配件） | 外部觸發接口（選購時） SMA 母頭接口（附帶 BNC 轉換適配器） |
電源 | DC5V USB 總線供電 |
功耗 | 約 4.5W 以下（平均消耗電流：約 0.85A） |
環境條件 | 工作溫度 / 濕度：10～35℃/10～80%（無結露） 存儲溫度 / 濕度：0～60℃/10～95%（無結露） |
外形尺寸 | 992SWIR：50.0（寬）×47.0（高）×42.7（深）mm 992SWIR-TRG-FAN：50.0（寬）×47.0（高）×74.5（深）mm |
重量 | 992SWIR：約 120g 992SWIR-TRG-FAN：約 150g |
模擬 + 數字增益設置：
本相機的傳感器配備模擬增益和數字增益功能。
軟件上的設定值范圍為 0～420，對應增益倍數 0.0dB～42.0dB。
增益倍數計算公式：
Gain [dB] = 增益設定值 / 10.0 [dB]
當增益設定值≥180 時，數字增益將啟用。

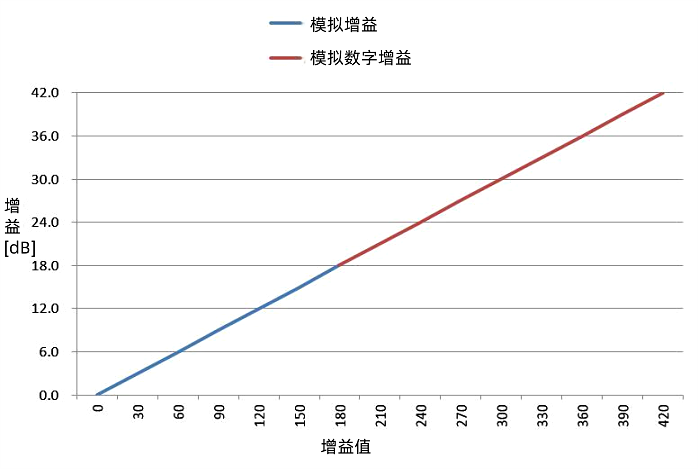

增益設定值與倍數 [dB] 的關系如下所示。
※ 支持 LCG（低轉換增益）模式與 HCG（高轉換增益）模式切換。

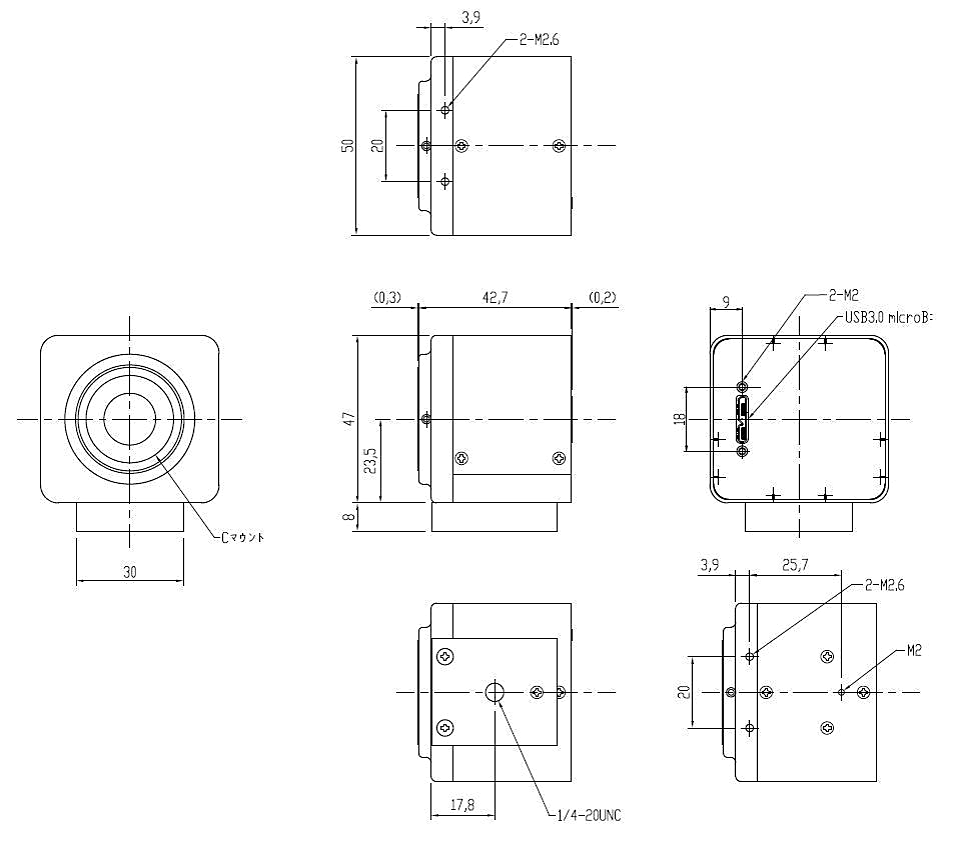

相機外形尺寸如：
標準規格

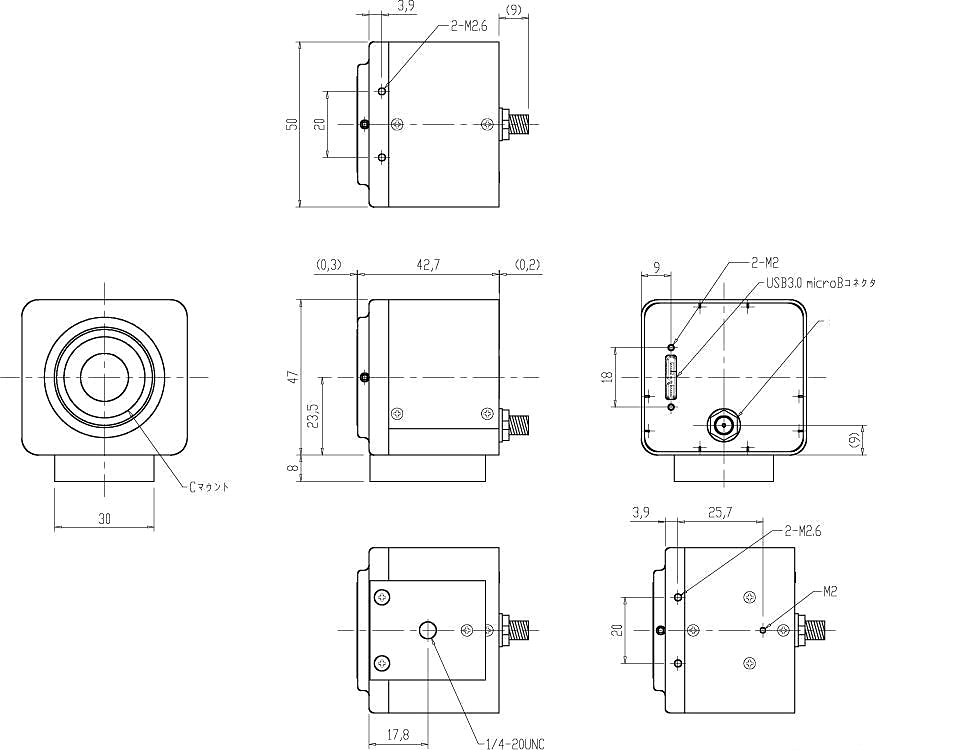

外部出發規格(可選配)

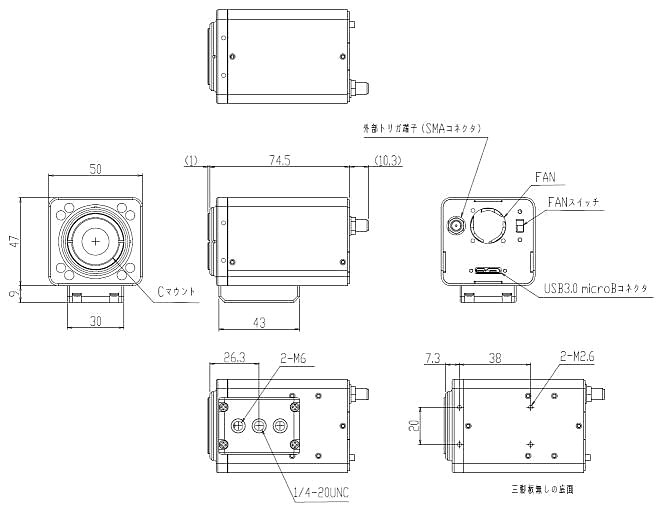

外部觸發&風扇規格(可選配)
※規格可能有所變更，恕不另行通知。

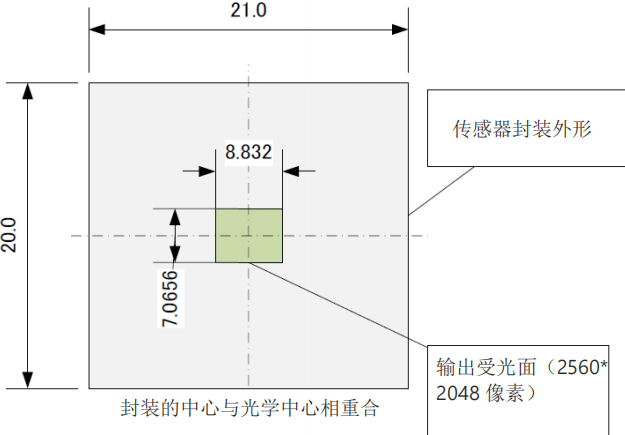

傳感器周邊尺寸圖：

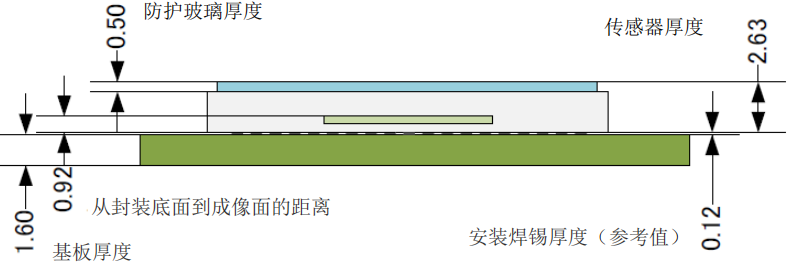

傳感器封裝與受光面位置：
H = 3.45[um] * 2560 = 8832[um] V = 3.45[um] * 2048 = 7065.6[um]

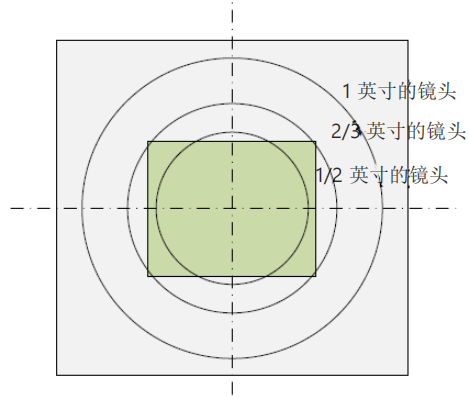

鏡頭對應視野范圍（參考）：
上圖以 1/2 英寸（φ8mm）、2/3 英寸（φ11mm）、1 英寸（φ15.8mm）傳感器對角線尺寸作為對比參考，但實際視野范圍會因鏡頭規格不同而存在差異。

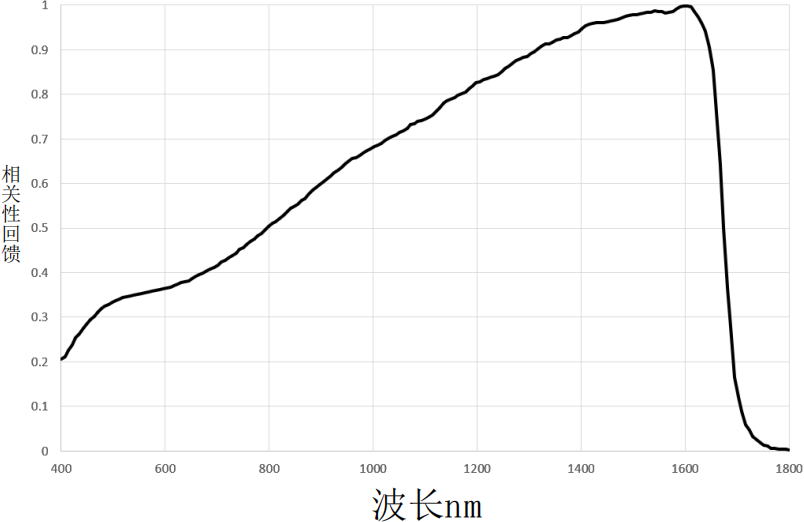

分光感度特性
外部觸發功能(配件選擇)
選購該配件后，相機出廠時將配備外部觸發功能。

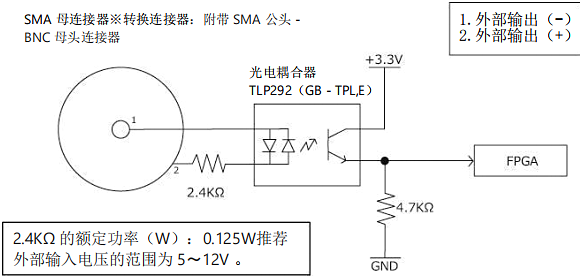

相機內置光耦隔離的外部觸發輸入電路，可實現與外部回路輸入信號同步的拍攝操作。

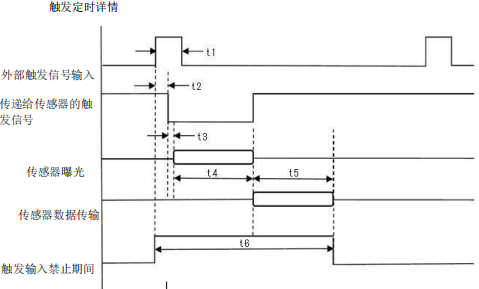

觸發時序圖（ITR模式）
項目 | 時間 | |
t1 | 有效觸發輸入脈沖寬度 | ≥10μs |
t2 | 外部觸發輸入上升沿至傳感器觸發信號下降沿的光耦延遲（光耦隔離延遲） | ≤1μs |
t3 | 傳感器觸發信號下降沿至曝光開始的Max. 延遲 | ≤0.13μs |
t4 | 曝光時間 | 快門速度設定值 × 1H 時間（1H 為水平掃描周期，例如 2560 像素時 1H≈14μs） |
t5 | 數據傳輸時間（傳感器→FPGA） | (TBD + 有效垂直像素數) × 1H 時間（TBD 為待定參數，1H 定義同上） |
t6 | 觸發輸入禁止期 | t2（曝光時間）+ t3（數據讀出時間）+ t4（FPGA 處理時間）+ t5（USB 傳輸時間）+ 600μs |
※ ※ 1H 時間：8bit 模式下為 6.52 微秒，12bit 模式下為 13.04 微秒
※ TBD（暫定參數）= 43
※ 若需連續輸入觸發信號，請確保觸發間隔大于 t6。

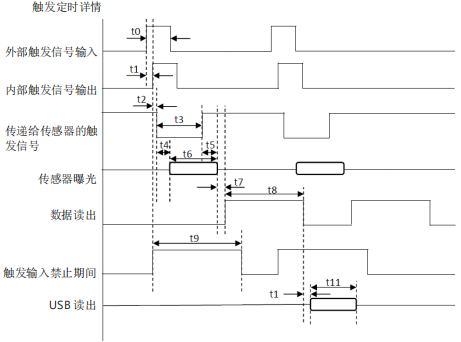

觸發時序圖（IWR模式）
項目 | 時間 | |
t0 | 觸發輸入脈沖（正邏輯） | 請輸入≥1 毫秒的脈沖寬度 |
t1 | 內部觸發信號發出的延遲 | 約 6.8μ 秒（由光電耦合器產生的物理延遲，以及 FPGA 內消抖處理產生的延遲的實測值） ※由光電耦合器產生的延遲也取決于輸入觸發的電壓 |
t2 | XTRG（發送給傳感器的觸發信號）發出的延遲 | Max. 1H 時間 （1H 時間 = 707clock ≒ 12.96 微秒 @54.5454MHz） ※為了對曝光中的觸發輸入進行重疊拍攝，水平同步信號不會被觸發輸入重置） |
t3 | 發送給傳感器的觸發信號（負邏輯） | 脈沖寬度為軟件設定的曝光時間（按 1H 時間單位向下取整） |
t4 | 觸發下降沿到曝光開始的延遲 | 1～2H 時間 ※Max. 誤差 1H 時間 |
t5 | 觸發上升沿到曝光結束的延遲 | 1H 時間 + 7.372 微秒 ≒ 20.332 微秒 |
t6 | 曝光時間 | t3 + 7.372 微秒 |
t7 | 數據讀出開始的延遲 | 10H 時間 ≒ 129.6 微秒 |
t8 | 數據讀出時間 | (1024 + 34) H 時間 ≒ 13.713 毫秒（1280x1024 輸出） |
t9 | 觸發輸入禁止期間 | t6＜t8 的情況（曝光時間比 1 幀時間短）： |
t10 | USB 讀出開始的延遲 | 約 1 毫秒以下（取決于 PC 等） |
t11 | USB 讀出時間 | 約 8 毫秒（取決于 PC 等，1280x1024、16bit 傳輸時理論值Max. ） |
※使用注意事項
在 IWR 模式的觸發輸入期間，無法更改曝光時間。若要更改曝光時間，務必在觸發輸入停止的狀態下進行。此時，為確保設定變更切實生效，需在觸發輸入停止后，等待 變更前的曝光時間 + 數據讀出時間（t6 + t7 + t8 + α ） ，之后再更改曝光時間。（※推薦 α≥20 毫秒 ）
推薦配置
● 主機控制器
本產品支持 USB3.0
若連接至 USB2.0 主機控制器，運行速度可能會極度下降，或出現無法正常運行的情況。
● CPU
本產品的驅動程序支持 “x86” 或 “amd64” 架構的處理器 。由于 CPU 性能會影響圖像的繪制速度和圖像處理速度，建議盡可能使用高性能的 CPU 。
● 可用內存
查看軟件會在內部保留可存儲 4 - 8 張圖像的緩沖區，因此至少需要有能存儲約 8 張圖像的可用內存容量 。
（※例如，對于 130 萬像素的彩色相機，所需內存為 1280×1024×3×8 [字節] = 30 [MB] ）
尤其是使用高分辨率相機時，建議可用內存預留充足的余量 。
● 兼容操作系統
僅標準兼容 NT 系列 Windows（32 位 / 64 位），且已在 Windows 10 及更高版本的操作系統上完成標準運行測試 。
同時，推薦在 Windows 11 上使用 。
