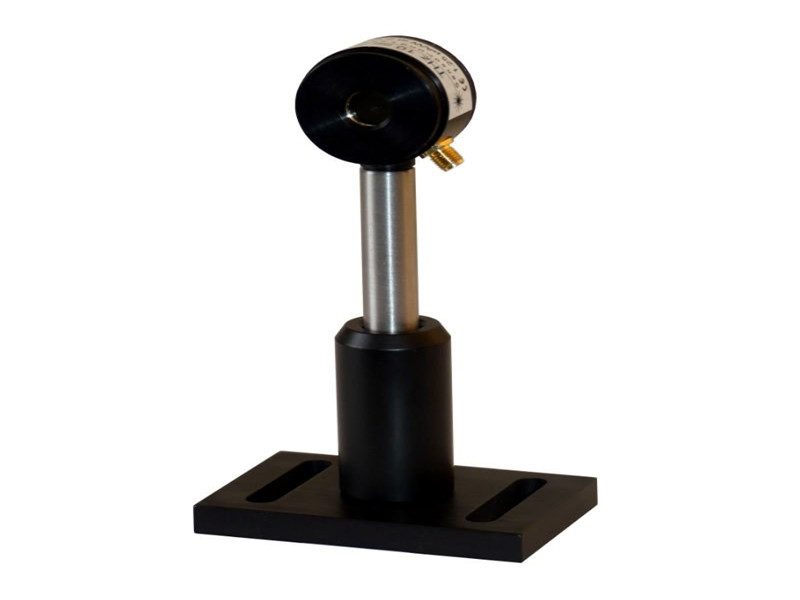

這些傳感器針對太赫茲波段進行了優化。它們結構緊湊,有效面積大,響應時間短。其基本原理是利用吸收層吸收脈沖或斬波調制連續波輻射源的輻射脈沖。與低噪聲電流放大器結合使用,可以測量輻射源的功率。對于極短信號,這些傳感器還可以與電壓放大器(例如 VPA)結合使用,作為 uu 和 mJ 范圍內的能量傳感器。
THZ10通用參數
參數 | 值 |
孔徑 | 10mm |
工作范圍 | 8 μW .. 10 mW (取決于放大器帶寬) |
靈敏度 | ~0.5 μA/W |
上升時間 | 100 μs (取決于放大器帶寬) |
Max. 斬波頻率 | 500 Hz |
Max. 功率密度 | 15 mW/cm2 |
熱時間常數 | 50 ms |
尺寸(直徑 x 長度) | 34 mm x 22 mm |
THZ20通用參數
參數 | 值 |
孔徑 | 20mm |
工作范圍 | 10 μW .. 40 mW (取決于放大器帶寬) |
靈敏度 | ~0.5 μA/W |
上升時間 | 700 μs |
Max. 斬波頻率 | 200 Hz |
Max. 功率密度 | 15 mW/cm2 |
熱時間常數 | 50 ms |
尺寸(直徑 x 長度) | 40 mm x 26 mm |
THZ30通用參數
參數 | 值 |
孔徑 | 30mm |
工作范圍 | 20 μW .. 100 mW (取決于放大器帶寬) |
靈敏度 | ~0.5 μA/W |
上升時間 | 2 ms |
Max. 斬波頻率 | 80 Hz |
Max. 功率密度 | 15 mW/cm2 |
熱時間常數 | 50 ms |
尺寸(直徑 x 長度) | 43 mm x 25 mm |
