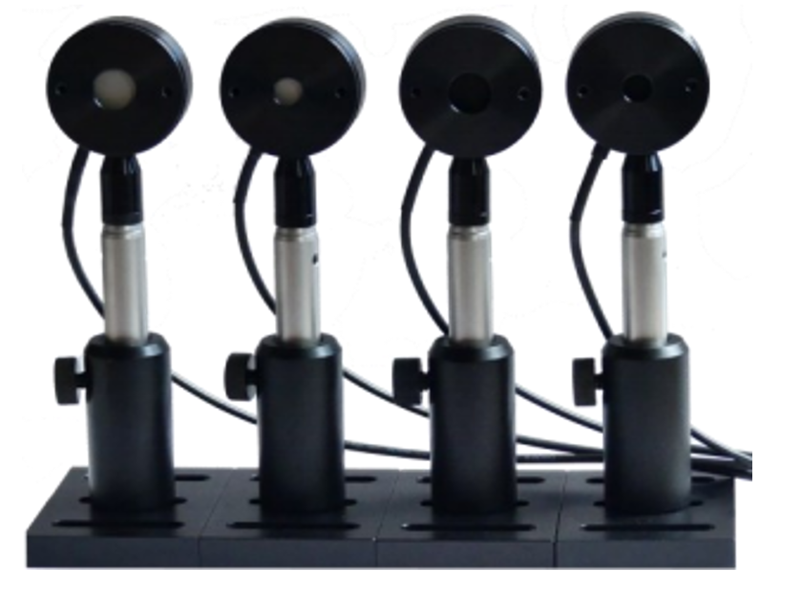

這些傳感器采用薄金屬(MC)或黑色吸收(BC)涂層,可加快向傳感元件的熱傳遞,z高重復率可達 5000 次 / 秒以上。MC 型傳感器的光譜特性在可見光(VIS)和近紅外(NIR)區域表現平坦,但對于較長波長需考慮其吸收特性;BC 型探測器的吸收特性從紫外(UV)到紅外(IR)區域均極為平坦,主要適用于單波長場景。兩種 MC 型傳感器的金屬涂層在紫外區的穩定性優于有機黑色涂層。
技術規格:
PEM 8 HiRep BC | PEM 12 HiRep BC | PEM 8HiRep MC | PEM 12 HiRep MC | |
有效感光面直徑 | 8 mm | 12 mm | 8 mm | 12 mm |
靈敏度(搭配示波器時) | 10 .. 20 V/J | 10..20 V/J | 30 .. 50 V/J | 30..50 V/J |
Max. 重復率(搭配示波器時) | 1.5 kHz | 1.5 kHz | ||
工作范圍(搭配示波器時) | 50 μJ - 5 mJ | 20 μJ - 5 mJ | ||
帶顯示模塊時的工作范圍 * | 10 μJ - 2 mJ | 10 μJ - 5 mJ | 2 μJ - 2 mJ | 2 μJ - 5 mJ |
帶顯示模塊時的Max. 重復率 * | 1.5 kHz | 1.5 kHz | 5 kHz | 5 kHz |
Max. 能量密度(10 納秒脈沖) | 80 mJ/cm2 | 100 mJ/cm2 | ||
Max. 峰值功率密度 | 8 MW/cm2 | 10 MW/cm2 | ||
Max. 平均功率 | 1 W | 2 W | 1 W | 2 W |
波長 | 190 nm .. 25 μm | 190 nm .. 2.5 μm | ||
準確度 | ±3% | |||
外形尺寸(直徑 × 長度) | 40 mm x 16 mm |

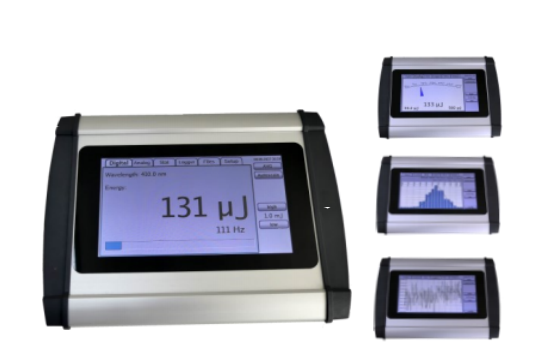

PEM 710 功率與能量計
產品詳細介紹:
7 英寸電容式觸摸屏和布局清晰的菜單,讓這款設備操作極為舒適、便捷。
采用低噪聲放大器,且針對每條信號路徑優化了模數(AD)轉換器,可適配各類傳感頭。連接探測器后,設備能自動從探測器的電可擦除可編程只讀存儲器(detector - EEPROM )讀取所有相關參數并完成自動配置。也可手動設置波長和進行校正。
大尺寸圖形顯示屏為多樣的顯示與分析功能提供了空間。數字顯示可用于測定能量、頻率和平均功率。配備條形圖顯示的模擬部分,可用于激光調試等場景。借助數據記錄器和統計窗口,能夠監測激光穩定性。還設有數據記錄窗口和帶直方圖的統計窗口,均可按需選用。
PEM 710 配備 USB 接口,這些接口可實現遠程控制,并能將所有數據傳輸至電腦或 USB 存儲棒。模擬輸出則為將顯示集成到自有測量裝置中提供了豐富可能。
● 具備數字顯示、模擬顯示、圖形數據記錄器、統計及直方圖功能
● 7 英寸高分辨率圖形顯示屏,帶背景照明和電容式觸摸屏
● 寬動態范圍
● 波長校正功能
● 可調觸發電平
● 模擬輸出
● USB 2.0 接口,支持遠程操作
● 可將數據存儲到 USB 存儲棒
● 兼容 PEM、LP、BP 系列的所有傳感頭
● 能量模式下,重復頻率可達 2000 脈沖 / 秒
● 可輸入校正系數,例如針對反射鏡或分束器的校正系數
● 兼容集成電可擦除可編程只讀存儲器(EEPROM )的 E 型連接器,該存儲器存儲所有探測器參數
● 尺寸:220 毫米 ×190 毫米 ×57 毫米
熱釋電數據采集盒:
利用該接口,可將熱釋電探測器直接連接至個人電腦(PC)。此接口具備與 PEM710 諸多相同的功能特性,但不配備顯示屏或內置控制臺控件。相反,控制臺與傳感器可通過 USB 連接及配套軟件實現完全控制。Pyrobox 會對所連接傳感器輸出的信號進行轉換,并將其傳輸至 PC。每個接口均采用針對特定探測器優化設計的模擬信號通路。
● USB 2.0 連接
● 提供基于 LabVIEW 、適用于不同應用場景的軟件(含模擬與數字顯示、數據記錄器、統計功能 )
● 以 ASCII 編碼格式傳輸數據
● 兼容 E 型連接器
● 8 種量程
● 通過 USB 供電
● 尺寸:110 毫米 ×62 毫米 ×30 毫米

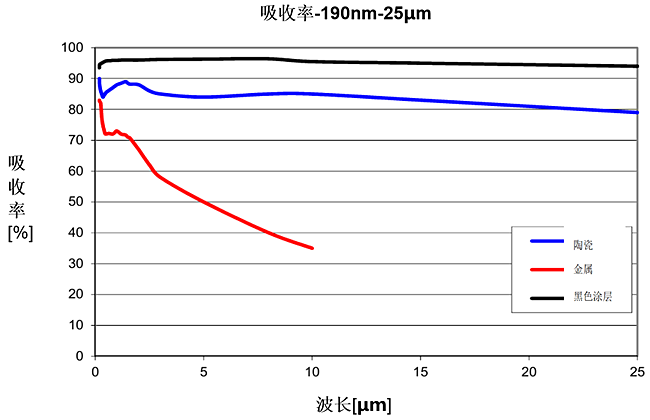

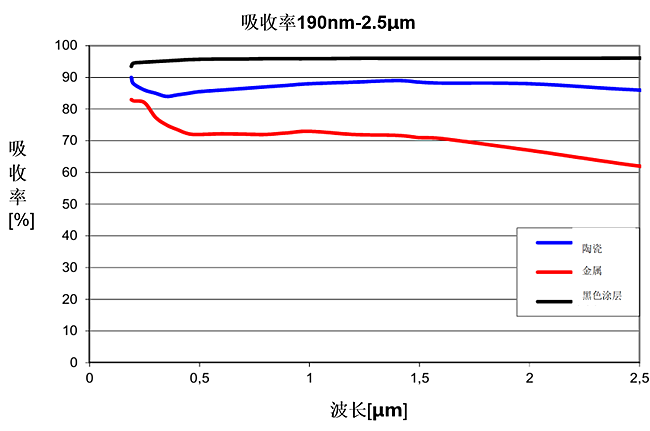

吸收率:

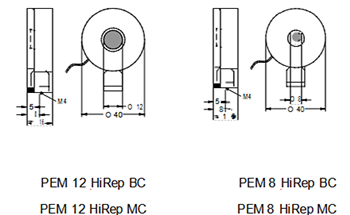

尺寸:
