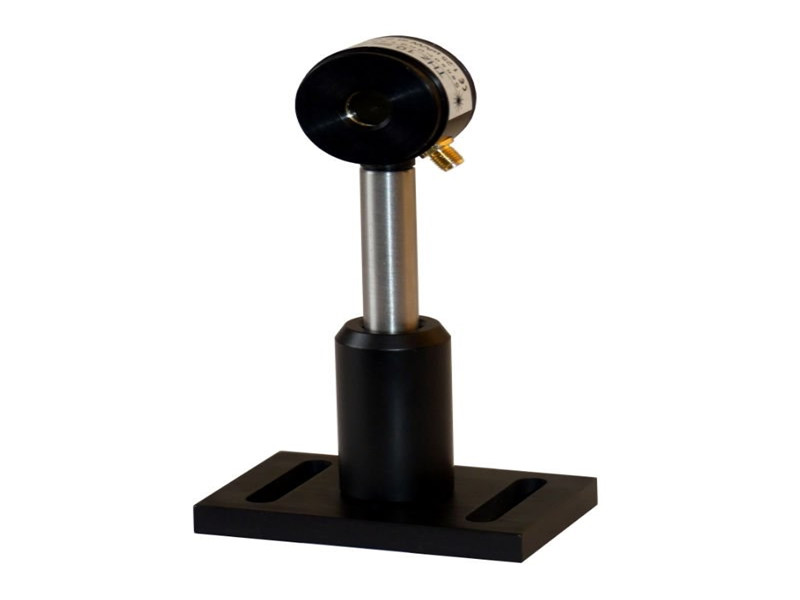

這些類型的熱釋電探測器針對太赫茲波段的應用進行了優化。探測器體積小巧,有效面積大,響應時間短。其基本原理是吸收層吸收脈沖或斬波調制連續波輻射源的輻射脈沖。結合低噪聲電流放大器,可以檢測輻射源的功率。超薄熱釋電材料顯著提升了熱傳導效率與速度,從而實現了更高的靈敏度。該傳感器還可支持高重復頻率工作,但這些優勢會伴隨較高的微音噪聲。在極短脈沖下,可以將該探測器與電壓放大器(例如 VPA)結合使用,作為 μJ 和 mJ 波段的能量探測器。
THZ10HS通用參數制
參數 | 值 |
孔徑 | 10mm |
工作范圍 | 1 μW .. 1 mW (取決于放大器帶寬) |
靈敏度 | ca. 1,5 μA/W |
上升時間 | 10 μs |
Max. 斬波頻率 | 1 kHz |
Max. 功率密度 | 5 mW/cm2 |
熱時間常數 | 20 ms |
尺寸(直徑 x 長度) | 34 mm x 22 mm |
THZ20HS通用參數
參數 | 值 |
孔徑 | 20mm |
工作范圍 | 1 μW .. 5mW |
靈敏度 | ca. 0,5 μA/W |
上升時間 | 100 μs |
Max. 斬波頻率 | 500 Hz |
Max. 功率密度 | 5 mW/cm2 |
熱時間常數 | 20 ms |
尺寸(直徑 x 長度) | 40 mm x 26 mm |
