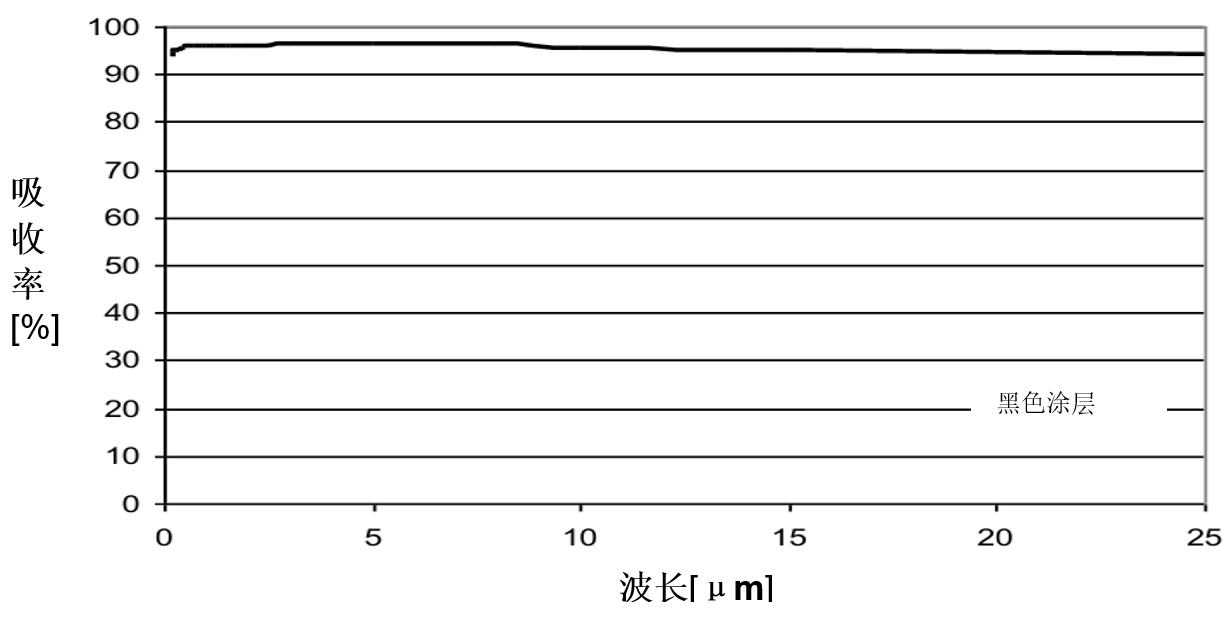

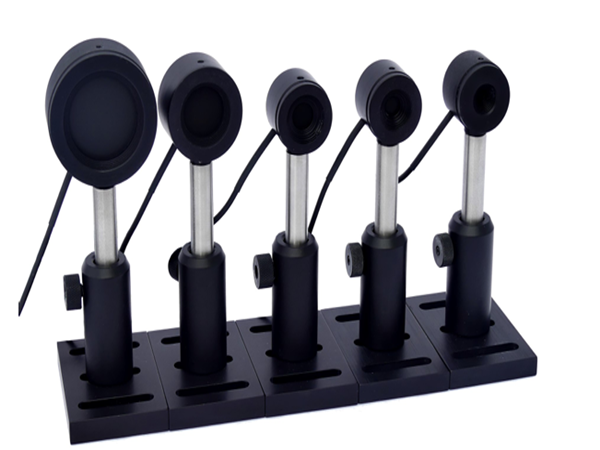

探測器表面鍍有黑色吸光涂層,該涂層在185納米至25微米波長范圍內具有近乎恒定的吸收率。本系列探測器的顯著優勢在于其較高的靈敏度特性——無需外接放大器即可實現μJ級激光脈沖測量,并具備優異的抗干擾能力。
探測器的Max. 脈沖重復頻率取決于內部電容與負載電阻的匹配關系。所有型號均可通過BNC接口直接連接示波器的1MΩ輸入端口。選用小阻值負載電阻可獲得更高的脈沖重復頻率,配合100kΩ負載電阻(隨貨標配附件)時,重復頻率z高可達100Hz。各型號傳感器在對應負載電阻下的靈敏度參數詳見技術規格表。
Type | PEM 4 | PEM 8 | PEM 11 | PEM 21 | PEM 34 |
有效直徑 | 4 mm | 8 mm | 11 mm | 21 mm | 34 mm |
工作范圍 | 1 μJ .. 10 mJ | 2 μJ .. 30 mJ | 3 μJ .. 70 mJ | 5 μJ .. 200 mJ | 15 μJ .. 500 mJ |
搭配示波器時 | 500..1000 at 1 MΩ | 200..500 at 1 MΩ | 100..400 at 1 MΩ |
| 20.. 70 at 1 MΩ |
靈敏度 | 130..250 at 100 kΩ | 50..200 at 100 kΩ | 50..150 at 100 kΩ | 30..80 at 100 kΩ | 10..40 at 100 kΩ |
單位:伏 / 焦 | 80 Hz at 1 MΩ | 40 Hz at 1 MΩ | 40 Hz at 1 MΩ | 25 Hz at 1 MΩ | 25 Hz at 1 MΩ |
重復率 | 120 Hz at 100 kΩ | 100 Hz at 100 kΩ | 80 Hz at 100 kΩ | 50 Hz at 100 kΩ | 80 Hz at 100 kΩ |
與PEM710 配合時的工作范圍 | 0.1 μJ .. 10 mJ | 0.2 μJ .. 30 mJ | 0.3 μJ .. 70 mJ | 0.5 μJ .. 200 mJ | 1.5 μJ .. 500 mJ |
與 PEM710 配合時的重復率 | 500 Hz | 250 Hz | 250 Hz | 100 Hz | 75 Hz |
Max. 脈沖寬度 | 2 ms | ||||
光譜響應范圍 | 0,19 .. >25 μm | ||||
功率密度 | 8 MW/cm2 | ||||
能量密度 | 80 mJ/cm2 (10 ns - pUIse); 160 mJ/cm2 (20 ns - pUIse) | ||||
平均功率 | 0,15 W/cm2 | ||||
準確度 | 2 % | ||||
外形尺寸(直徑?長度) | 30 mm X 22 mm | 30 mm X 22 mm | 30 mm X 22 mm | 40 mm X 22 mm | 56 mm X 22 mm |
接口類型 | BNC cabIe Iength 1.5m, E-connector with EEPROM |
波長

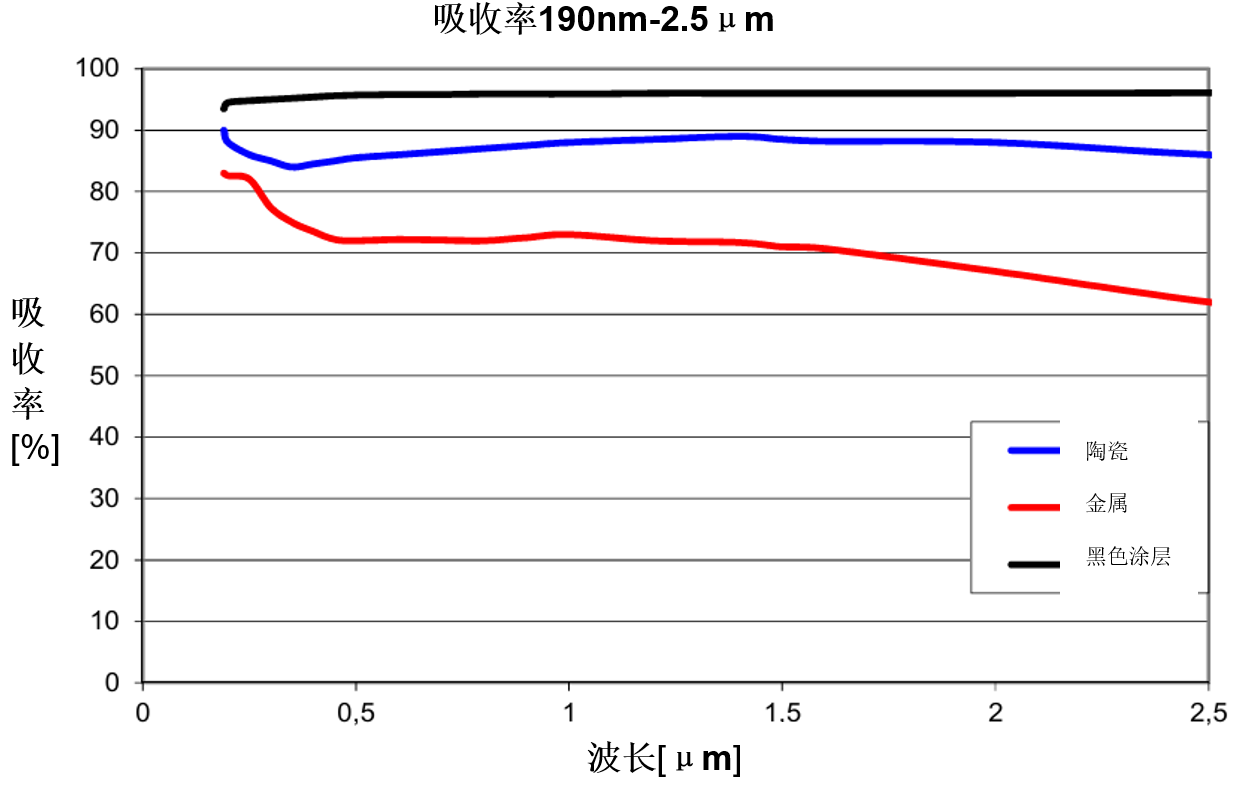

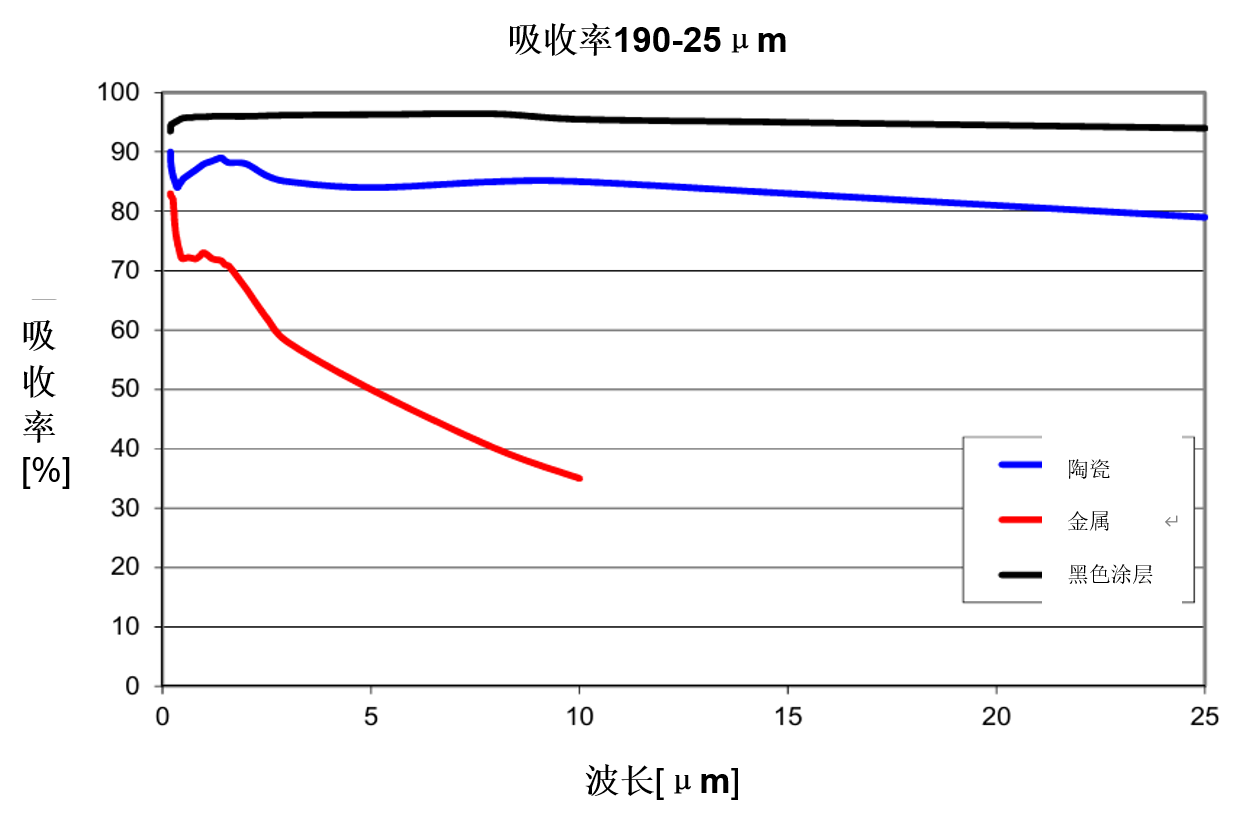

吸收率:

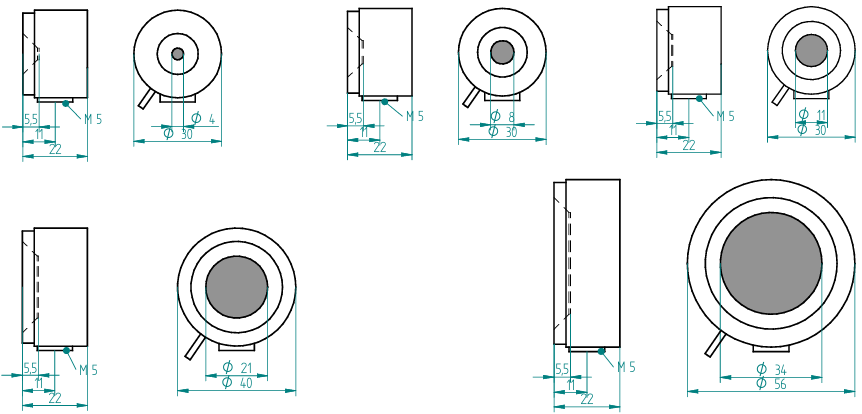

尺寸:
單位mm
