EMK 系列 OEM 模塊可幫助激光制造商將 PEO 系列傳感器簡單且經濟高效地集成到其激光系統中,無需投入大量開發工作。
EMK100 基本型號為每個激光脈沖提供相應的模擬電壓,可通過激光控制單元輕松讀取。額外的電源、測量和觸發信號連接觸點使模塊可插入其自身的電路板,從而減少所需的布線數量。
EMK200 可顯著提高重復率。電源也得到了簡化,輸出信號通過 SMA 插座提供,以減少干擾。電源和觸發信號可通過 9 針 D-Sub 連接器或簡單的線對板連接器連接。觸發信號通過光耦合器耦合輸入,測量范圍通過光耦合器切換。
使用 EMK200,測量值可通過 USB 傳輸?shù)郊す饪刂破?,無需通過模擬信號進行轉換。電源也通過 USB 供電。通信協議非常簡單,方便集成到您自己的軟件中。可提供 Labview 示例。固件支持兩種模式。在“流”模式下,每個記錄的能量值都通過接口傳輸。在“統計”模式下,僅記錄所有相關的統計值(脈沖數可調),并僅傳輸這些值。
所有版本均提供 2 個測量范圍。模擬版本通過 5V 信號切換,USB 版本通過軟件切換。

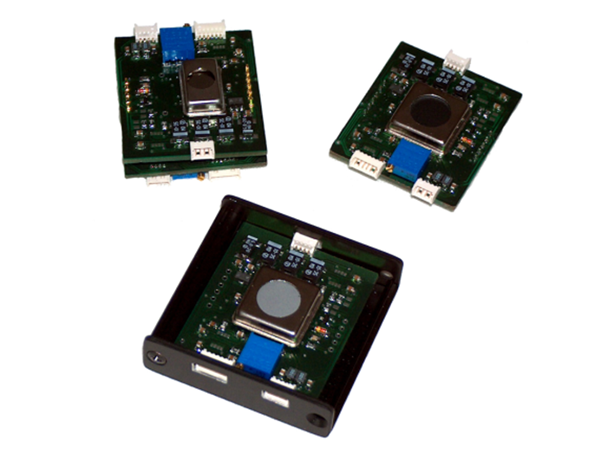

所有版本均提供可選外殼。所需的安裝孔位可另行商議。

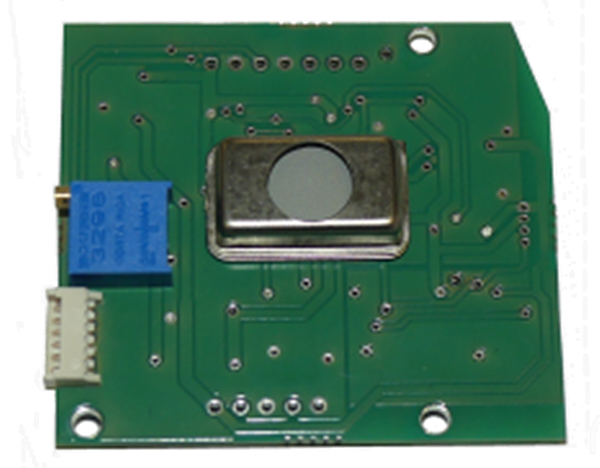

基板還設有用于 PEO 系列傳感器的插槽。當使用帶集成前置放大器的傳感器時,也可以單獨安裝傳感器和評估模塊。為此,基板上有一個用于連接傳感器的插頭連接器。

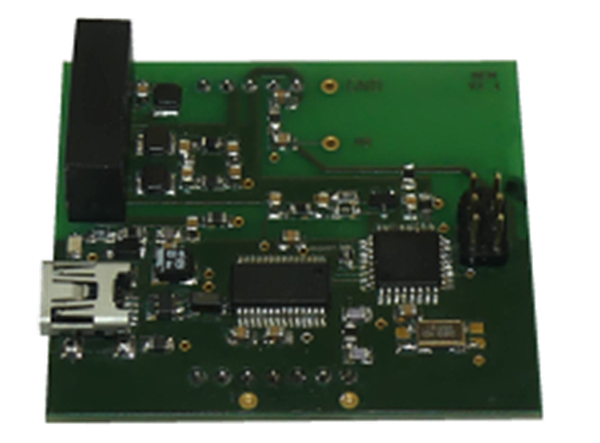

MCM 模塊將 EMK 100 連接到 USB 端口(迷你 USB 接口)。該模塊通過 USB 端口為自身和 EMK 100 供電,并控制前置放大器。 PC 和 MCM 之間采用簡單的 ASCII 協議進行通信。Max. 脈沖重復率超過 1 kHz。
EMK 100 BASE
數據 | |
電源 | ±12V .. ±15V,帶 6 極 Molex Picoblade 接頭 |
重復頻率[Hz] | 5 KHz |
輸出 | 0-10V 模擬輸出 TTL 觸發輸出 帶 6 極 Molex Picoblade |
尺寸 | 48 mm x 40 mm x 6 mm |
MCM 100
數據 | |
電源 | 5V,帶USB接口 MCM100 也為 EMK100 供電 |
重復頻率[Hz] | 1 KHz |
輸出 | USB |
尺寸 | 48 mm x 40 mm x 20 mm |
