響應波長范圍 1-15μm；最佳波長 9μm；相對響應強度≥1.0×10^9cm*HZ^(1/2)/w@9μm；光敏面大小 1x1mm；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040135 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PC-3TE系列是基于復雜的MCT異質結構的三級熱電冷卻紅外光電導探測器，具有優秀的性能和穩定性。器件在λopt時達到它本身能達到的的z佳性能。設備應該在優秀的偏置電壓和電流讀出模式下工作。由于1/f噪聲，在低頻時性能降低。1/f噪聲角頻率隨截止波長增大而增大。3°楔狀硒化鋅抗反射涂層(wZnSeAR)窗口，防止不必要的干擾效應。
產品特點
● 可探測1-15μm中紅外波段范圍
● 提供三級熱電致冷，提高探測器靈敏度
● 提供專用前置放大器
● 帶有抗反射涂層窗口鏡
產品應用
● 中紅外氣體分析
● 中紅外激光探測
參數 | 探測器型號 | |||
PC-3TE-9 | PC-3TE-10.6 | PC-3TE-12 | PC-3TE-13 | |
有源元件材料 | 外延MCT異質結構 | |||
z佳波長（μm） | 9.0 | 10.6 | 12.0 | 13.0 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥1.5×109 | ≥4.5×108 | ≥1.8×108 | ≥1.2×108 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥1.0×109 | ≥2.5×108 | ≥9×107 | ≥6×107 |
電流響應度-活性面積長度乘積Ri(λopt)·L,A·mm/W | ≥0.075 | ≥0.02 | ≥0.01 | ≥0.007 |
時間常數T，ns | ≤60 | ≤20 | ≤5 | ≤4 |
1/f噪聲角頻率fc,Hz | ≤10k | ≤20k | ||
偏置電壓-有功面積長度比Vb/L,V/mm | ≤2.0 | ≤1.5 | ||
電阻R,Ω | ≤400 | ≤300 | ||
工作溫度Tdet,K | ～210 | |||
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5,1×1,2×2 | |||
包裝 | TO8,TO66 | |||
接收角 | ～70° | |||
窗口 | wZnSeAR | |||

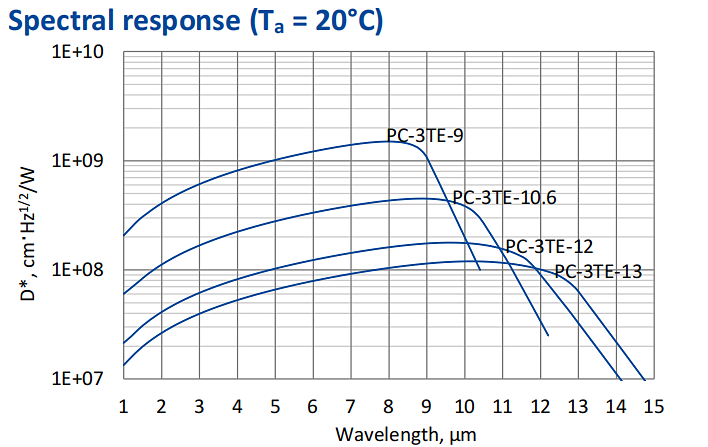

20℃探測器的光譜響應曲線
三級熱電制冷參數
參量 | 數值 |
Tdet,K | ～210 |
Vmax,V | 3.6 |
Imax,A | 0.45 |
Qmax,W | 0.27 |

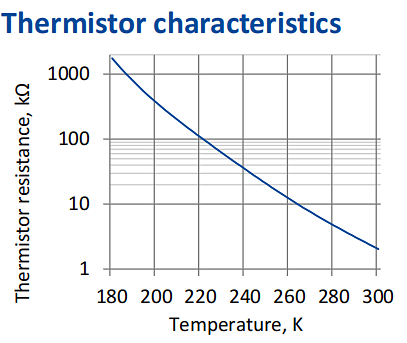

熱敏電阻特性曲線

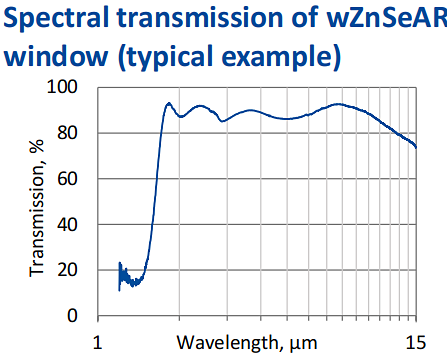

窗口鏡的光譜透過率曲線
封裝及尺寸
3TE-TO8封裝尺寸圖及引腳定義
3TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |
3TE-TO66封裝尺寸圖
3TE-TO66引腳定義
功能 | 引腳編號 |
探測器 | 7,8 |
熱敏電阻 | 5,6 |
TE致冷供給 | 1（+），9（-） |
未使用 | 2,3,4 |
