響應波長范圍1-14μm；最佳波長6μm；相對響應強度 3.0×10^9cm*HZ^(1/2)/w@6μm；光敏面大小1x1mm；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040134 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PC-2TE系列是基于復雜的MCT異質結構的兩級熱電冷卻紅外光電導探測器，具有優秀的性能和穩定性。器件在λopt時達到它本身能達到的的z佳性能。設備應該在優秀的偏置電壓和電流讀出模式下工作。由于1/f噪聲在低頻時探測器的性能降低，1/f噪聲角頻率隨截止波長增大而增大。3°楔狀藍寶石(wAl2O3)或硒化鋅抗反射涂層(wZnSeAR)窗口可防止不必要的干擾影響。
產品特點
● 可探測的中紅外光波波段范圍1-14μm
● 帶有兩級熱電冷卻，有效提高探測器的性能
● 帶楔狀藍寶石(wAl2O3)或硒化鋅抗抗反射涂層窗口鏡
● 提供TO8和TO66兩種封裝形式
產品應用
● 中紅外氣體分析
● 中紅外激光探測
參數 | 探測器型號 | |||||
PC-2TE-5 | PC-2TE-6 | PC-2TE-9 | PC-2TE-10.6 | PC-2TE-12 | PC-2TE-13 | |
有源元件材料 | 外延MCT異質結構 | |||||
z佳波長（μm） | 5.0 | 6.0 | 9.0 | 10.6 | 12.0 | 13.0 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥2.0×1010 | ≥6.0×109 | ≥9.0×108 | ≥4.0×108 | ≥1.0×108 | ≥4.0×107 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥1.0×1010 | ≥3.0×109 | ≥4.5×108 | ≥1.4×108 | ≥4.5×107 | ≥2.3×107 |
電流響應度-活性面積長度乘積Ri(λopt)·L,A·mm/W | ≥0.5 | ≥0.18 | ≥0.025 | ≥0.01 | ≥0.005 | ≥0.002 |
時間常數T，ns | ≤20000 | ≤4000 | ≤40 | ≤10 | ≤3 | ≤2 |
1/f噪聲角頻率fc,Hz | ≤10k | ≤20k | ||||
偏置電壓-有功面積長度比Vb/L,V/mm | ≤2.0 | ≤3.2 | ≤2.0 | ≤2.25 | ≤1.5 | ≤1.8 |
電阻R, | ≤1200 | ≤800 | ≤400 | ≤300 | ≤200 | ≤150 |
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5,1×1,2×2 | |||||
包裝 | TO8,TO66 | |||||
接收角 | ～70° | |||||
窗口 | wAl2O3 | wZnSeAR | ||||

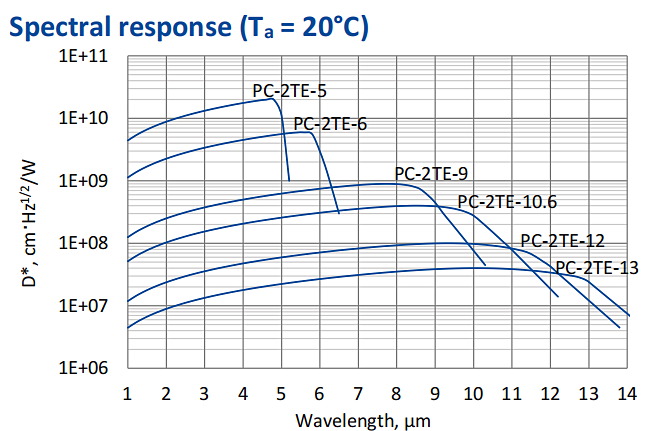

20℃探測器的光譜響應曲線
兩級熱電制冷參數
參量 | 數值 |
Tdet,K | ～230 |
Vmax,V | 1.3 |
Imax,A | 1.2 |
Qmax,W | 0.36 |
熱敏電阻特性曲線
藍寶石和硒化鋅窗口鏡的光譜透過率曲線
封裝及尺寸
2TE-TO8封裝尺寸圖
2TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |
2TE-TO66封裝尺寸圖
2TE-TO66引腳定義
功能 | 引腳編號 |
探測器 | 7,8 |
熱敏電阻 | 5,6 |
TE致冷供給 | 1（+），9（-） |
未使用 | 2,3,4 |
