響應波長范圍1-16μm；最佳波長 9μm；相對響應強度≥1.0×10^10 cm?Hz^(1/2)/w@9μm；光敏面 2×2mm^2；抗反射涂層窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040139 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PCI-4TE系列是基于復雜的MCT異質結構的四級熱電冷卻紅外光電導探測器，采用光學浸沒以提高探測器的性能，使其具有優秀的性能和穩定性。探測器在λopt時性能佳。截止波長受GaAs透過率(~0.9 μm)的限制。設備應該在優秀的偏置電壓和電流讀出模式下工作。由于1/f噪聲，在低頻時探測器性能降低。1/f噪聲角頻率隨截止波長增大而增大。3°楔狀硒化鋅抗反射涂層(wZnSeAR)窗口，防止不必要的干擾效應。
產品特點
● 可探測中紅外光波段范圍1-16μm
● 帶有四級TE冷卻以提高探測器響應度
● 帶有超半球微型砷化鎵透鏡，實現光學浸沒
● 特殊抗反射涂層，防止不必要干擾
● 可配專用的前置放大器
產品應用
● 熱成像
● FTIR光譜學
● 激光外差探測
● 中紅外氣體分析

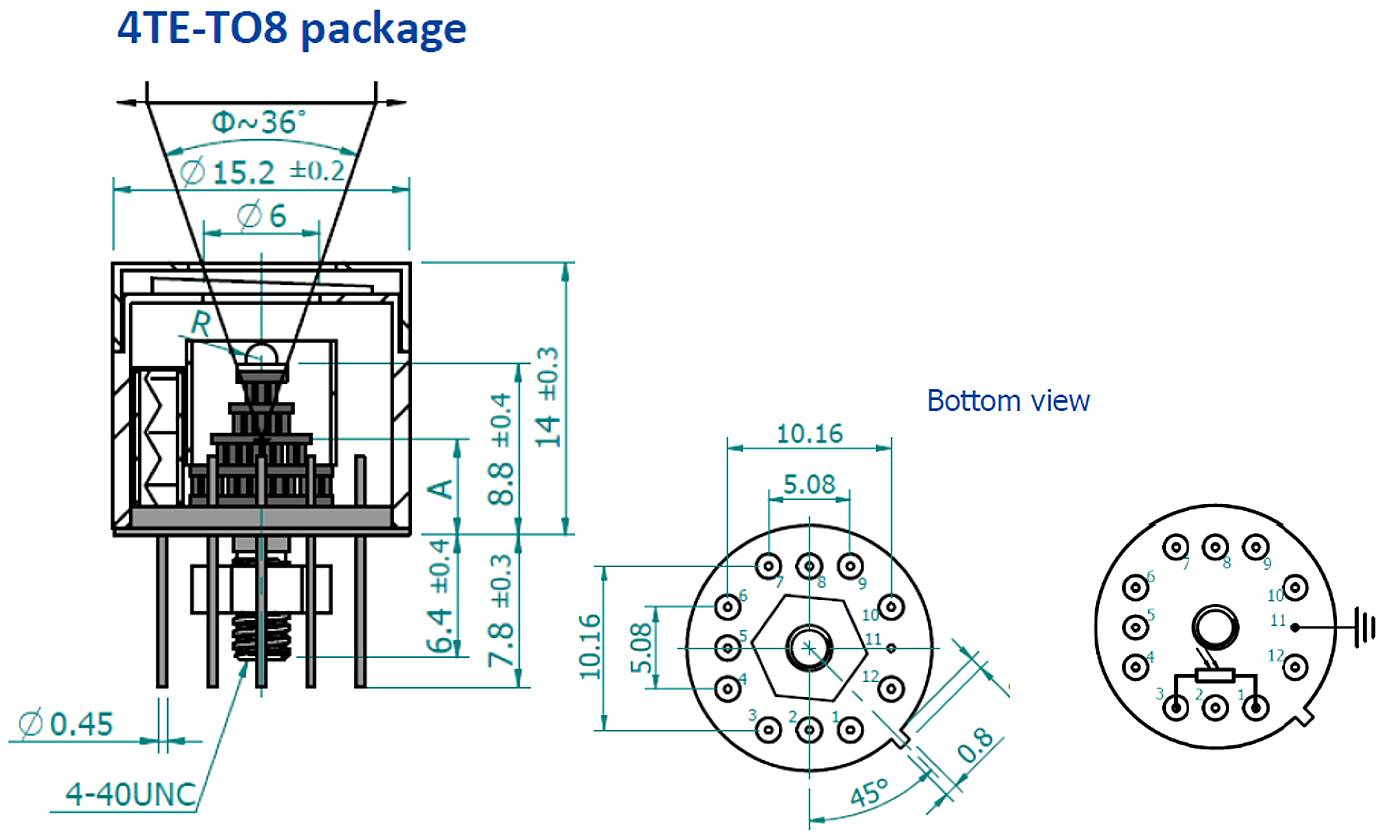

TO8型封裝外形尺寸圖
參量 | 數值 | ||
浸沒微型透鏡形狀 | 超半球形 | ||
光學區域面積Ao；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 7.3±0.4 | 6.4±0.4 | 5.0±0.4 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—4TE-TO8型封裝頂部下表面與焦平面的距離
4TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |

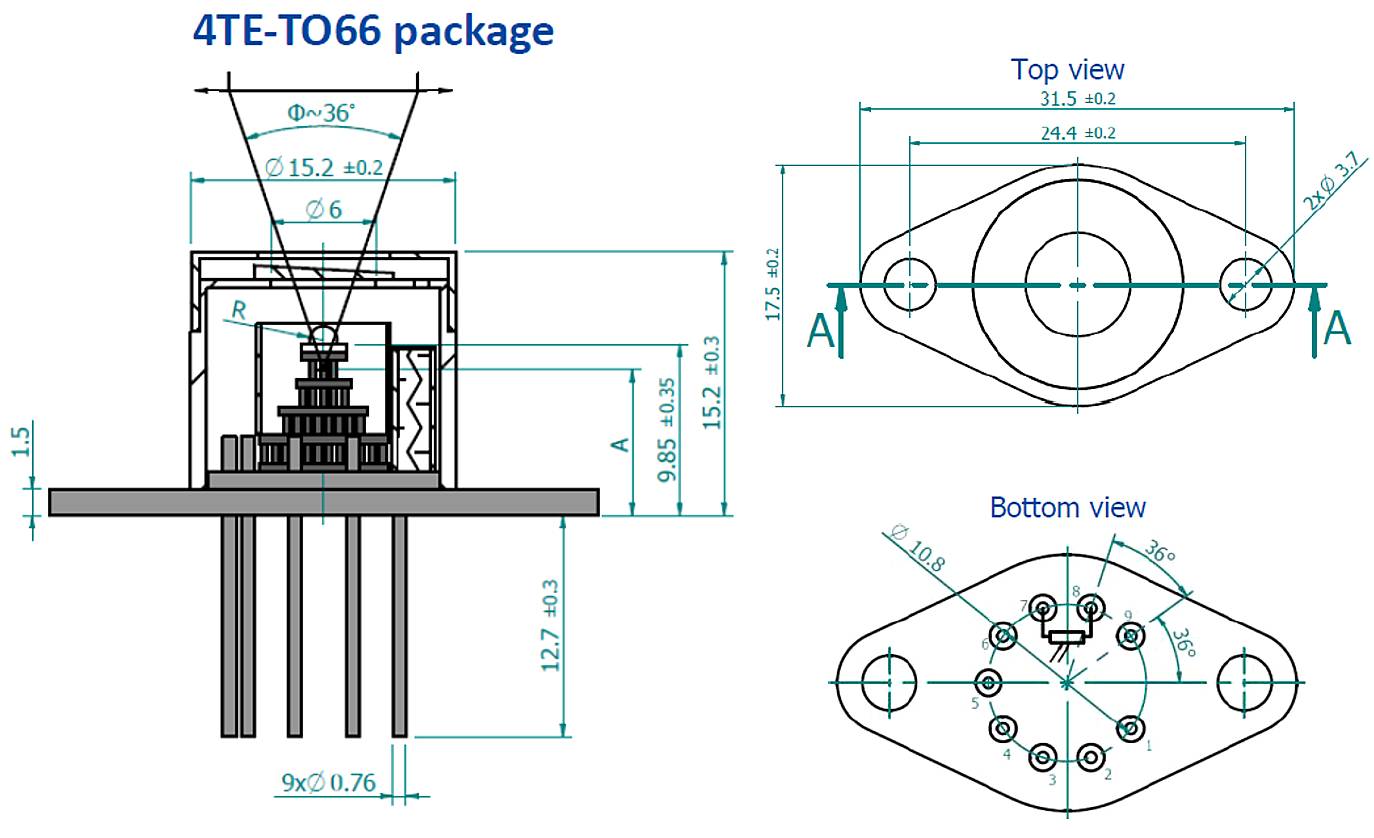

4TE-TO66封裝尺寸圖
參量 | 數值 | ||
浸沒微型透鏡形狀 | 超半球形 | ||
光學區域面積Ao；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 8.35±0.4 | 7.45±0.4 | 6.1±0.4 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—4TE-TO66型封裝頂部下表面與焦平面的距離
4TE-TO66引腳定義
功能 | 引腳編號 |
探測器 | 7,8 |
熱敏電阻 | 5,6 |
TE致冷供給 | 1（+），9（-） |
未使用 | 2,3,4 |
參數 | 探測器型號 | ||||
PCI-4TE-9 | PCI-4TE-10.6 | PCI-4TE-12 | PCI-4TE-13 | PCI-4TE-14 | |
有源元件材料 | 外延MCT異質結構 | ||||
峰值波長（μm） | 9.0 | 10.6 | 12.0 | 13.0 | 14.0 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥1.25×1010 | ≥4.0×109 | ≥3.0×109 | ≥2.0×109 | ≥5.0×108 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥1.0×1010 | ≥3.0×109 | ≥2.0×109 | ≥1.0×109 | ≥3.0×108 |
電流響應度-活性面積長度乘積Ri(λopt)·L,A·mm/W | ≥0.9 | ≥0.2 | ≥0.09 | ≥0.05 | ≥0.03 |
時間常數T，ns | ≤80 | ≤30 | ≤7 | ≤6 | ≤5 |
1/f噪聲角頻率fc,Hz | ≤10k | ≤20k | |||
偏置電壓-光學區域長度比Vb/LO,V/mm | ≤0.3 | ≤0.24 | ≤0.18 | ||
電阻R,Ω | ≤500 | ≤400 | ≤300 | ||
工作溫度Tdet,K | ～195 | ||||
感光面尺寸Ao,mm×mm | 0.5×0.5,1×1,2×2 | ||||
封裝 | TO8,TO66 | ||||
接收角? | ～36° | ||||
窗口 | wZnSeAR | ||||

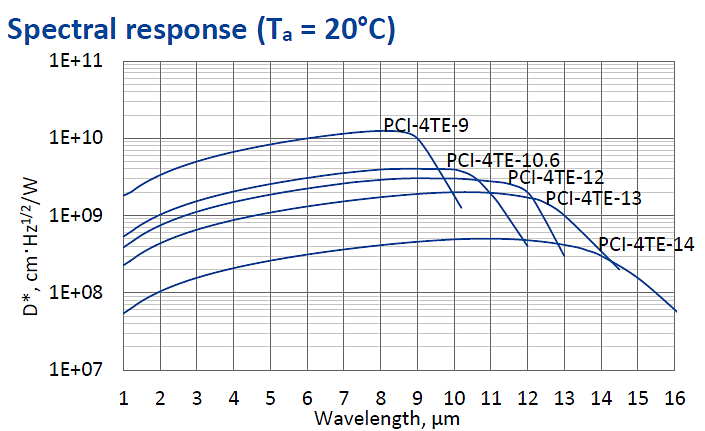

20℃探測器的光譜響應曲線
兩級TE冷卻參數表
參量 | 數值 |
Tdet,K | ～195 |
Vmax,V | 8.3 |
Imax,A | 0.4 |
Qmax,W | 0.28 |
熱敏電阻特性曲線
窗口鏡抗反射涂層透過率曲線
