1-16μm MCT四級熱電冷卻紅外光電導探測器 PC-4TE系列.pdf
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
響應波長范圍 1-16μm；最佳波長 9μm；相對響應強度 2.0×10^9cm*HZ^(1/2)/w@9μm；光敏面大小1x1mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040136 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PC-4TE系列是基于復雜的MCT異質結構的四級熱電冷卻紅外光電導探測器，具有優秀的性能和穩定性。這些器件在λopt下工作性能佳。設備應該在優秀的偏置電壓和電流讀出模式下工作。由于1/f噪聲，在低頻時探測器性能降低，1/f噪聲角頻率隨截止波長增大而增大。3°楔狀硒化鋅抗反射涂層(wZnSeAR)窗口，可以防止不必要的干擾效應
產品特點
● 可探測的中紅外波段范圍1-16μm
● 帶有四級熱電制冷，大幅度提高探測器的性能
● 可配有專用的前置放大器
● 帶有抗反射涂層窗口鏡
產品應用
● 中紅外氣體分析
● 中紅外激光探測
參數 | 探測器型號 | ||||
PC-4TE-9 | PC-4TE-10.6 | PC-4TE-12 | PC-4TE-13 | PC-4TE-14 | |
有源元件材料 | 外延MCT異質結構 | ||||
z佳波長（μm） | 9.0 | 10.6 | 12.0 | 13.0 | 14.0 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥2.5×109 | ≥5×108 | ≥4.0×108 | ≥2×108 | ≥1×108 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥2.0×109 | ≥3.5×108 | ≥2×108 | ≥1×108 | ≥6×107 |
電流響應度-活性面積長度乘積Ri(λopt)·L,A·mm/W | ≥0.1 | ≥0.03 | ≥0.015 | ≥0.01 | ≥0.007 |
時間常數T，ns | ≤80 | ≤30 | ≤7 | ≤6 | ≤5 |
1/f噪聲角頻率fc,Hz | ≤10k | ≤20k | |||
偏置電壓-有功面積長度比Vb/L,V/mm | ≤3.8 | ≤3.0 | ≤2.5 | ||
電阻R,Ω | ≤500 | ≤400 | ≤300 | ||
工作溫度Tdet,K | ～195 | ||||
感光面尺寸A,mm×mm | 0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5,1×1,2×2 | ||||
包裝 | TO8,TO66 | ||||
接收角 | ～70° | ||||
窗口 | wZnSeAR | ||||

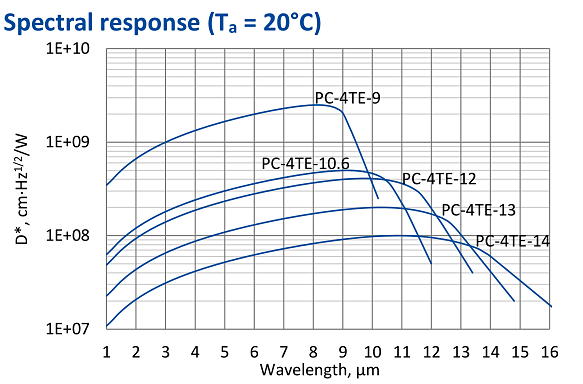

20℃探測器的光譜響應曲線

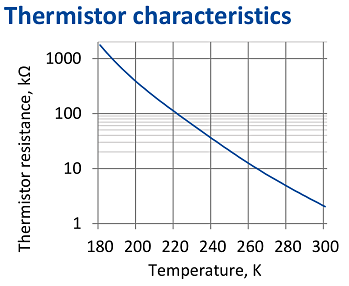

熱敏電阻特性曲線
參量 | 數值 |
Tdet,K | ～195 |
Vmax,V | 8.3 |
ImaxA | 0.4 |
Qmax,W | 0.28 |
熱敏電阻特性曲線
硒化鋅窗口鏡的光譜透過率曲線

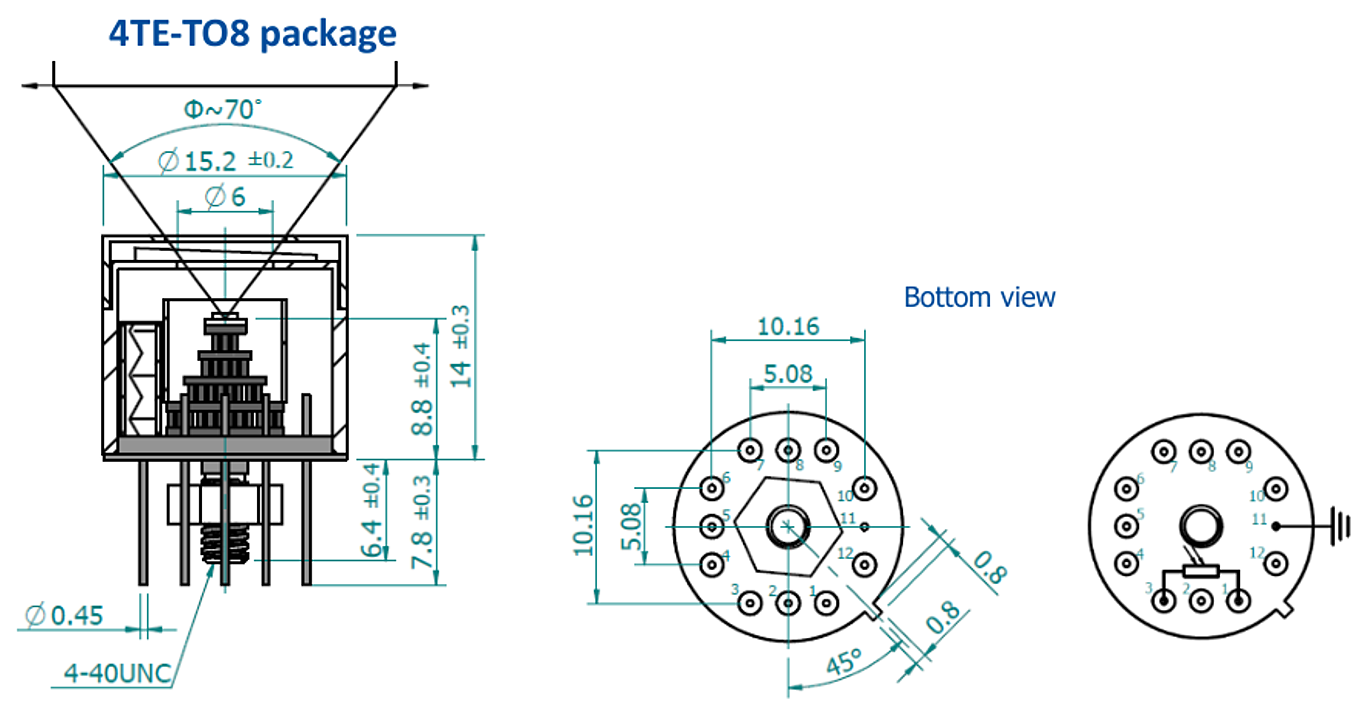

TO8封裝外形及尺寸
4TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |

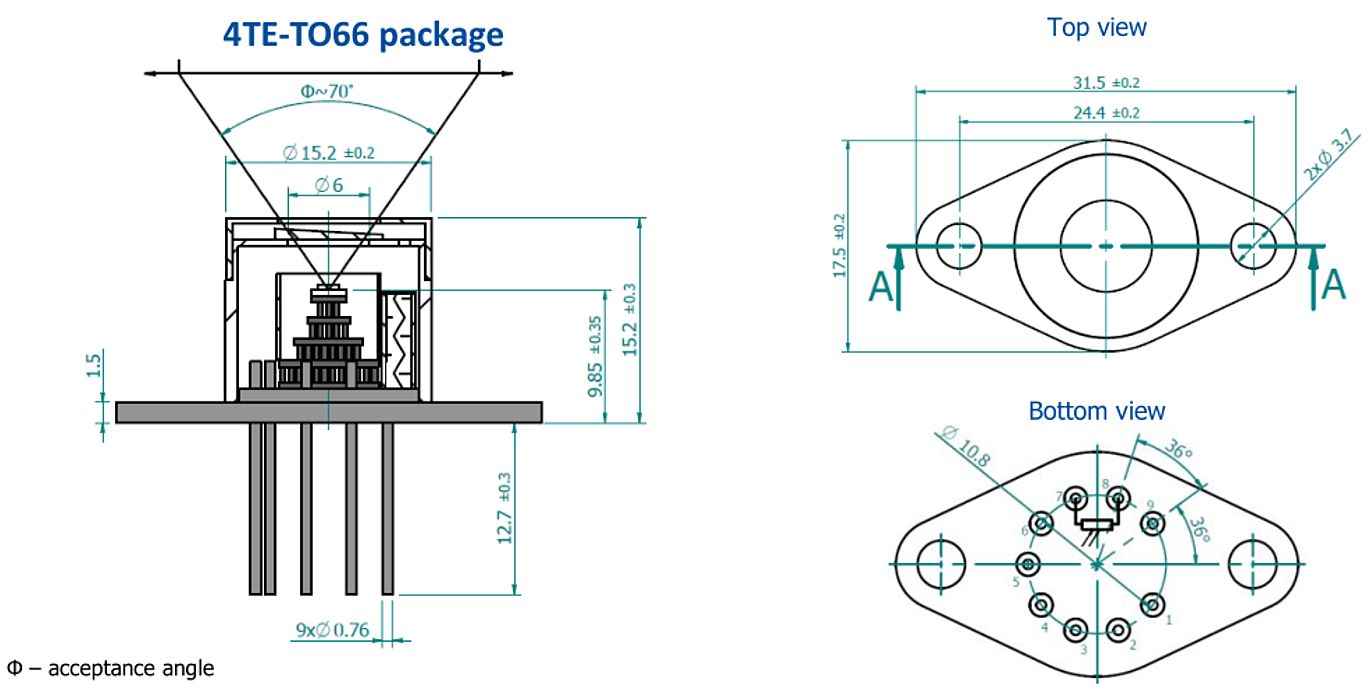

4TE-TO66封裝外形及尺寸
4TE-TO66引腳定義
功能 | 引腳編號 |
探測器 | 7,8 |
熱敏電阻 | 5,6 |
TE致冷供給 | 1（+），9（-） |
未使用 | 2,3,4 |
