類型：3個堆疊PLD；脈沖正向電流：10A；峰值發光波長：905nm；光脈沖輸出功率：21W；發光寬度：70 × 10 μm；封裝：dia. 5.6CD
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80080113 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
這些 LD 在脈沖操作下具有高峰值功率。各種類型都有不同的峰值輸出功率和發光寬度。
規格
| 型號 | L11854-307-05 |
| 類型 | 3 Stack PLDs |
| 脈沖正向電流 | 10 A |
| 脈沖持續時間 | 100 ns |
| 占空比 | 0.075 % |
| 工作溫度 | - 40 to + 85 ℃ |
| 儲存溫度 | - 40 to + 125 ℃ |
| 峰值發光波長Min. 值 | 895 nm |
| 峰值發光波長典型值 | 905 nm |
| 峰值發光波長Max. 值 | 915 nm |
| 光脈沖輸出典型值 | 21 W |
| 光譜輻射半帶寬典型值 | 6 nm |
| 工作電壓典型值 | 11 V |
| 上升時間Max. 值 | 2 ns |
| 發光寬度 | 70 × 10 μm |
| 射束發散角_平行Min. 值 | 7 ° |
| 射束發散角_平行典型值 | 11 ° |
| 射束發散角_平行Max. 值 | 15 ° |
| 射束發散角_垂直Min. 值 | 18 ° |
| 射束發散角_垂直典型值 | 23 ° |
| 射束發散角_垂直Max. 值 | 28 ° |
| 激光抽運閾值電流典型值 | 0.4 A |
| 封裝 | dia. 5.6CD |
峰值輻射功率 - 脈沖正向電流和工作電壓
無

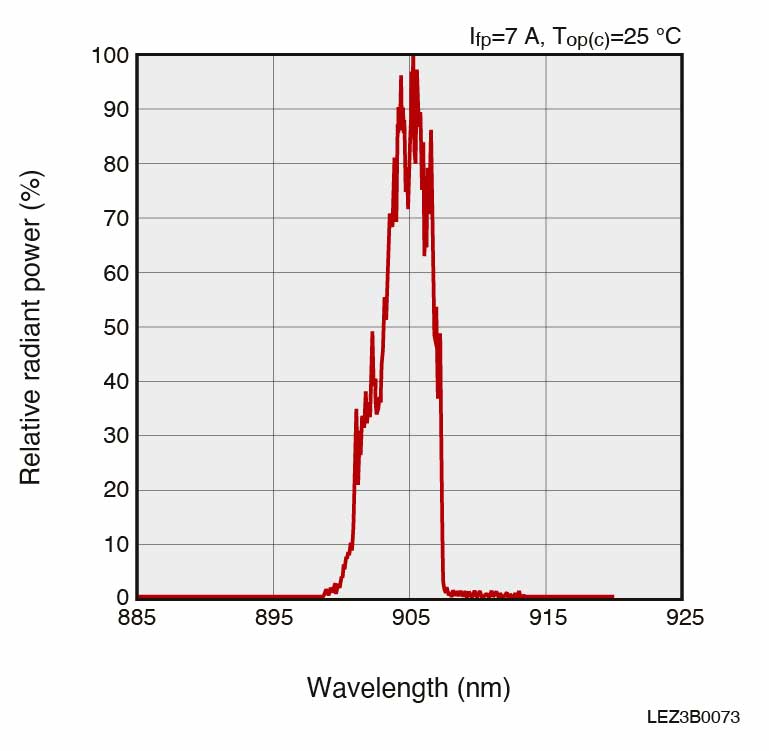

發射光譜

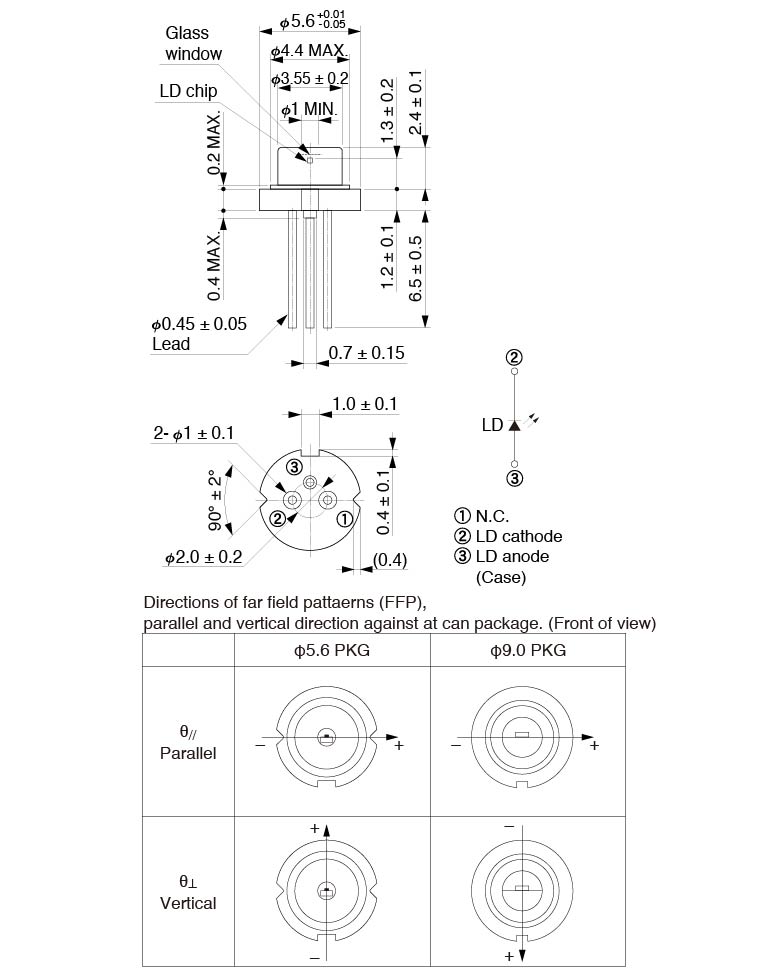

外形尺寸圖（單位：mm）
高峰值功率
小體積
測距
激光雷達
| 型號 | 名稱 | 類型 | 脈沖正向電流 | 峰值發光波長典型值 | 光脈沖輸出典型值 | 發光寬度 | 封裝 |
 L15326-01 | 脈沖激光二極管 | 3 Stack PLDs | 25 A | 905 nm | 70 W | 230 × 10 μm | Ceramic |
 L11348-307-05 | 脈沖激光二極管 | 3 Stack PLDs | 10 A | 870 nm | 21 W | 70 × 10 μm | dia. 5.6CD |
 L11649-120-04 | 脈沖激光二極管 | Single Emitter PLDs | 25 A | 870 nm | 20 W | 230 × 1 μm | dia. 9.0CD |
| L11854-307-05 | 脈沖激光二極管 | 3 Stack PLDs | 10 A | 905 nm | 21 W | 70 × 10 μm | dia. 5.6CD |
| L11854-323-51 | 脈沖激光二極管 | 3 Stack PLDs | 30 A | 905 nm | 75 W | 230 × 10 μm | dia. 5.6CD |
| L11854-336-05 | 脈沖激光二極管 | 3 Stack PLDs | 40 A | 905 nm | 100 W | 360 × 10 μm | dia. 5.6CD |
