類型：3個堆疊PLD；脈沖正向電流：40A；峰值發光波長：905 nm；光脈沖輸出功率：100W；發光寬度：360 × 10 μm；封裝：dia. 5.6CD
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80080115 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
4 通道陣列表面貼裝脈沖激光二極管 (PLD) 是高可靠性 LiDAR 的理想選擇。LD 安裝在高度可靠的中空陶瓷封裝上。這有利于短脈沖操作和高峰值功率輸出。3 疊堆結構中的陽極是獨立電極，陰極是公共電極，這樣可以同時和單獨操作 PLD。
規格
| 型號 | L11854-336-05 |
| 類型 | 3 Stack PLDs |
| 脈沖正向電流 | 40 A |
| 脈沖持續時間 | 100 ns |
| 占空比 | 0.1 % |
| 工作溫度 | - 40 to + 85 ℃ |
| 儲存溫度 | - 40 to + 100 ℃ |
| 峰值發光波長Min. 值 | 895 nm |
| 峰值發光波長典型值 | 905 nm |
| 峰值發光波長Max. 值 | 915 nm |
| 光脈沖輸出典型值 | 100 W |
| 光譜輻射半帶寬典型值 | 6 nm |
| 工作電壓典型值 | 12 V |
| 上升時間Max. 值 | 2 ns |
| 發光寬度 | 360 × 10 μm |
| 射束發散角_平行Min. 值 | 4 ° |
| 射束發散角_平行典型值 | 8 ° |
| 射束發散角_平行Max. 值 | 12 ° |
| 射束發散角_垂直Min. 值 | 19 ° |
| 射束發散角_垂直典型值 | 24 ° |
| 射束發散角_垂直Max. 值 | 29 ° |
| 激光抽運閾值電流典型值 | 0.8 A |
| 封裝 | dia. 5.6CD |

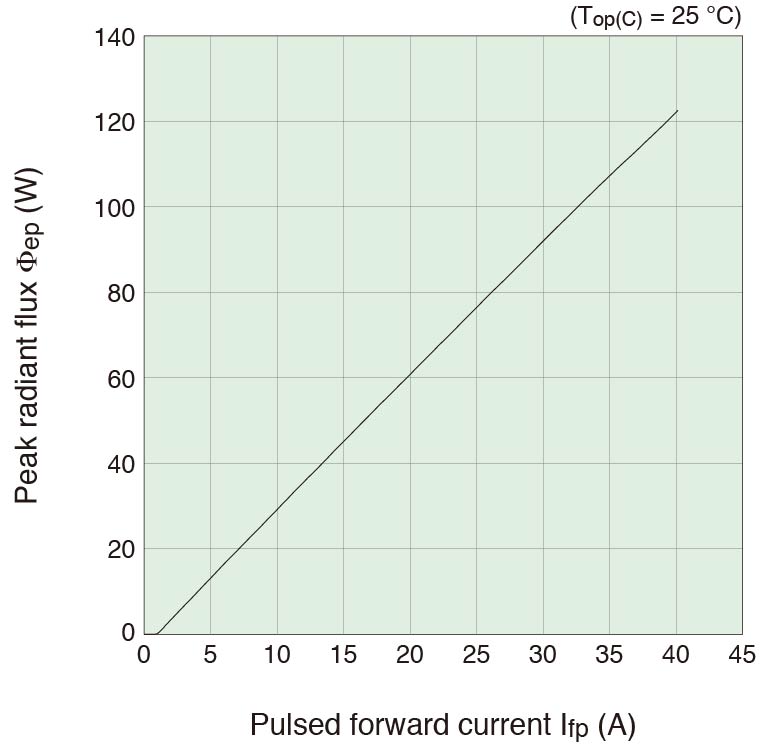

輻射輸出功率與工作電流（典型值）

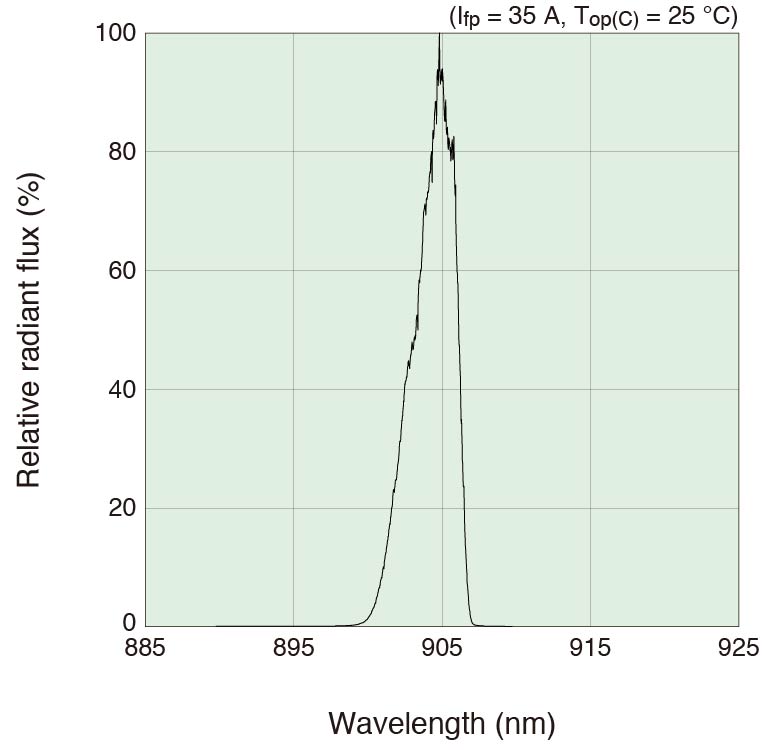

典型發射光譜

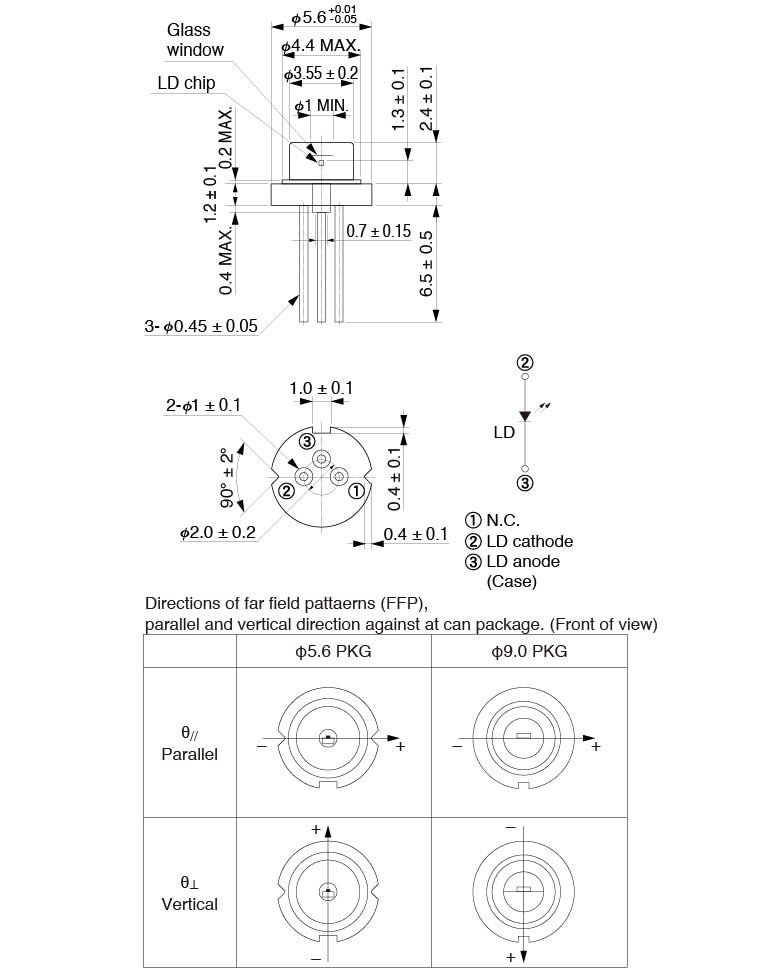

外形尺寸圖（單位：mm）
高峰值功率
小體積
測距
激光雷達
| 型號 | 名稱 | 類型 | 脈沖正向電流 | 峰值發光波長典型值 | 光脈沖輸出典型值 | 發光寬度 | 封裝 |
 L15326-01 | 脈沖激光二極管 | 3 Stack PLDs | 25 A | 905 nm | 70 W | 230 × 10 μm | Ceramic |
 L11348-307-05 | 脈沖激光二極管 | 3 Stack PLDs | 10 A | 870 nm | 21 W | 70 × 10 μm | dia. 5.6CD |
 L11649-120-04 | 脈沖激光二極管 | Single Emitter PLDs | 25 A | 870 nm | 20 W | 230 × 1 μm | dia. 9.0CD |
| L11854-307-05 | 脈沖激光二極管 | 3 Stack PLDs | 10 A | 905 nm | 21 W | 70 × 10 μm | dia. 5.6CD |
| L11854-323-51 | 脈沖激光二極管 | 3 Stack PLDs | 30 A | 905 nm | 75 W | 230 × 10 μm | dia. 5.6CD |
| L11854-336-05 | 脈沖激光二極管 | 3 Stack PLDs | 40 A | 905 nm | 100 W | 360 × 10 μm | dia. 5.6CD |
