波長范圍 2-12μm；最佳波長 3μm；探測靈敏度≥1.5×10^11cm·Hz?/w@3μm；光敏面大小 0.1mm×0.1mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040148 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PV-4TE系列是基于復雜的MCT異質結構的四級熱電冷卻紅外光電探測器，具有優秀的性能和穩定性。探測器在λopt時達到它本身能達到的的z佳性能。起始波長可根據需要進行優化。反向偏壓可以顯著提高響應速度和動態范圍以及高頻下的性能，但偏置器件中出現的1/f噪聲可能會降低低頻下的性能。3°楔狀藍寶石(wAl2O3)或硒化鋅抗反射涂層(wZnSeAR)窗口可防止不必要的干擾影響。
產品特點
● 可探測中紅外波段范圍2-12μm
● 帶有三級TE冷卻，顯著提高探測器性能
● 可配專用前置放大器
● 帶有抗反射涂層窗口鏡
產品應用
● 醫學熱成像
● 紅外光譜分析
● 中紅外氣體吸收檢測
● 中紅外激光探測
參數 | 探測器型號 | ||||||
PV-4TE-3 | PV-4TE-3.4 | PV-4TE-4 | PV-4TE-5 | PV-4TE-6 | PV-4TE-8 | PV-4TE-10.6 | |
有源元件材料 | 外延MCT異質結構 | ||||||
z佳波長λopt，μm | 3.0 | 3.4 | 4.0 | 5.0 | 6.0 | 8.0 | 10.6 |
探測靈敏度D*(λpeak，20kHz），cm·Hz?/w | ≥3×1011 | ≥2×1011 | ≥1×1011 | ≥4×1010 | ≥9×109 | ≥5×108 | ≥4×108 |
探測靈敏度D*(λopt，20kHz），cm·Hz?/W | ≥1.5×1011 | ≥1×1011 | ≥6×1010 | ≥1.5×1010 | ≥5×109 | ≥4×108 | ≥2×108 |
電流響應度Ri(λopt)，A/W | ≥0.5 | ≥0.8 | ≥1.0 | ≥1.3 | ≥1.5 | ≥1.0 | ≥0.5 |
時間常數T，ns | ≤280 | ≤200 | ≤100 | ≤80 | ≤50 | ≤45 | ≤25 |
電阻-感光元件面積乘積R·A,Ω·cm2 | ≥300 | ≥20 | ≥8 | ≥0.4 | ≥0.03 | ≥0.0006 | ≥0.0005 |
有源元件溫度Tdet,K | ~195 | ||||||
感光面面積A，mm×mm | 0.05×0.05,0.1×0.1 | 0.05×0.05 | |||||
封裝 | TO8,TO66 | ||||||
接收角Φ | ～70° | ||||||
窗口 | wAl2O3 | wZnSeAR | |||||
TO8封裝外形及尺寸
4TE-TO8引腳定義
功能 | PIN號 |
探測器 | 1,3 |
熱敏電阻 | 7,9 |
TE冷卻器供應 | 2（+），8（-） |
底板接地 | 11 |
未使用 | 4,5,6,10,12 |
4TE-TO66封裝外形及尺寸
4TE-TO66引腳定義
功能 | 引腳編號 |
探測器 | 7,8 |
熱敏電阻 | 5,6 |
TE致冷供給 | 1（+），9（-） |
未使用 | 2,3,4 |

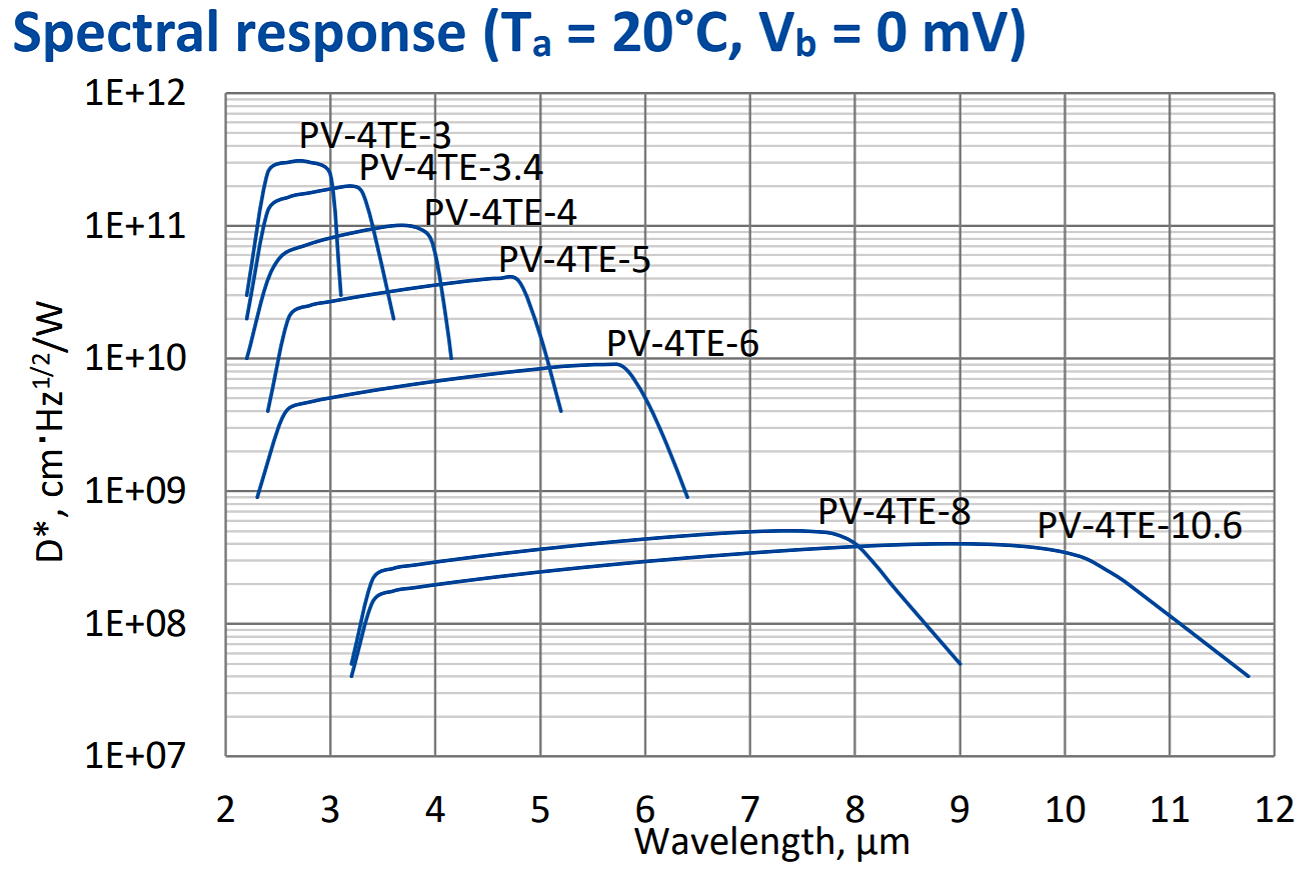

探測器光譜響應特性曲線
熱敏電阻特性曲線
四級TE冷卻參數表
參量 | 數值 |
Tdet , K | ~195 |
Vmax , V | 8.3 |
Imax , A | 0.4 |
Qmax , W | 0.28 |

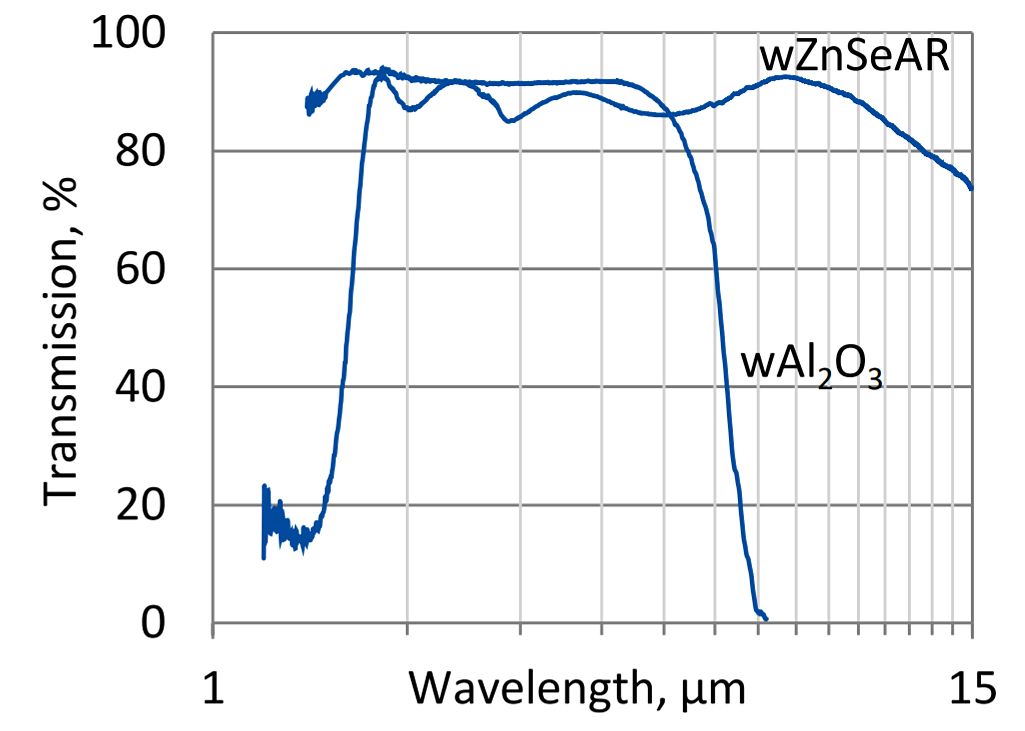

抗反射涂層窗口光譜透過率曲線
