響應波長范圍 2.5-6.5μm；最佳波長 3μm；相對響應強度≥5×10^10 cm×Hz^(1/2)/w@3μm；光敏面大小 1mm×1mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040145 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PVI系列是基于復雜的MCT異質結構的非制冷紅外光電探測器，采用光學浸沒的方式提高器件的性能參數，使其具有優秀的性能和穩定性。器件在λ_opt時達到它本身能達到的的z佳性能。起始波長可根據需求進行優化。反向偏置電壓可以在顯著提高響應速度和動態范圍的同時提高高頻下的性能，但偏置器件中出現的1/f噪聲在低頻下可能會降低探測器的性能。
產品特點
● 可探測中紅外光波范圍2.5-6.5μm
● 可配專用前置放大器
● 提供TO39與BNC兩種封裝形式
● 帶有超半球微型砷化鎵透鏡實現光學浸沒，有效提升探測效率
產品應用
● 熱成像
● FTIR光譜學
● 激光外差探測
● 中紅外氣體分析
參數 | 探測器型號 | ||||
PVI-3 | PVI-3.4 | PVI-4 | PVI-5 | PVI-6 | |
有源元件材料 | 外延MCT異質結構 | ||||
z佳波長λopt（μm） | 3 | 3.4 | 4 | 5 | 6 |
相對響應強度D* (λpeak),cm·Hz1/2/W | ≥5.0×1010 | ≥5.0×1010 | ≥3.0×1010 | ≥1.5×1010 | ≥8.0×109 |
相對響應強度D* (λopt),cm·Hz1/2/W | ≥5.0×1010 | ≥4.5×1010 | ≥2.0×1010 | ≥9×109 | ≥4.0×109 |
電流響應度Ri(λopt),A/W | ≥0.5 | ≥0.8 | ≥1.0 | ≥1.0 | ≥1.0 |
時間常數T，ns | ≤350 | ≤260 | ≤150 | ≤120 | ≤180 |
電阻×光敏面面積R·A, | ≥100 | ≥50 | ≥6 | ≥1 | ≥0.2 |
感光面尺寸A,mm×mm | 0.5×0.5，1×1 | ||||
TO39,BNC | |||||
接收角? | ～36° | ||||
窗口 | 無 | ||||

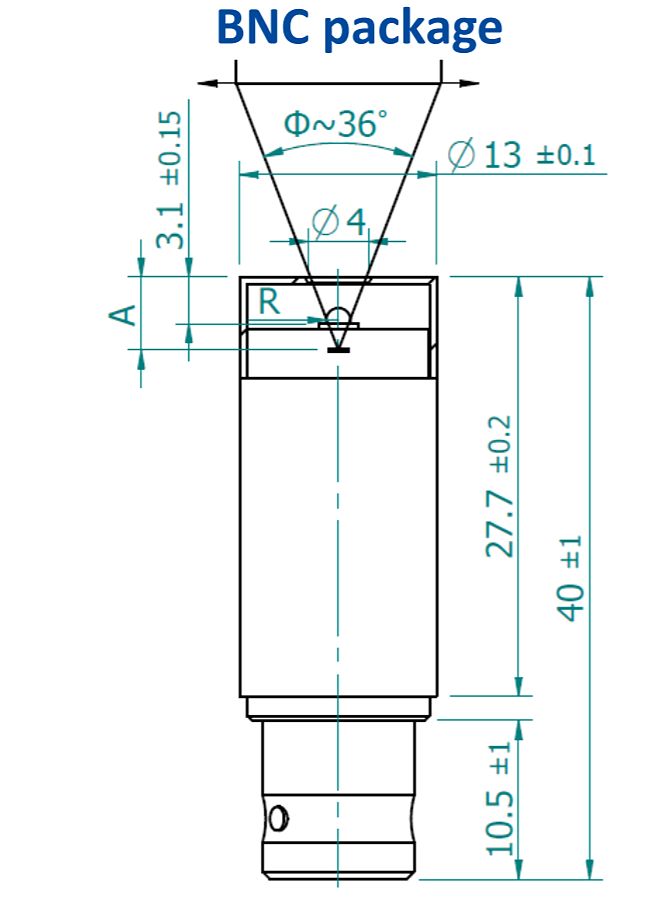

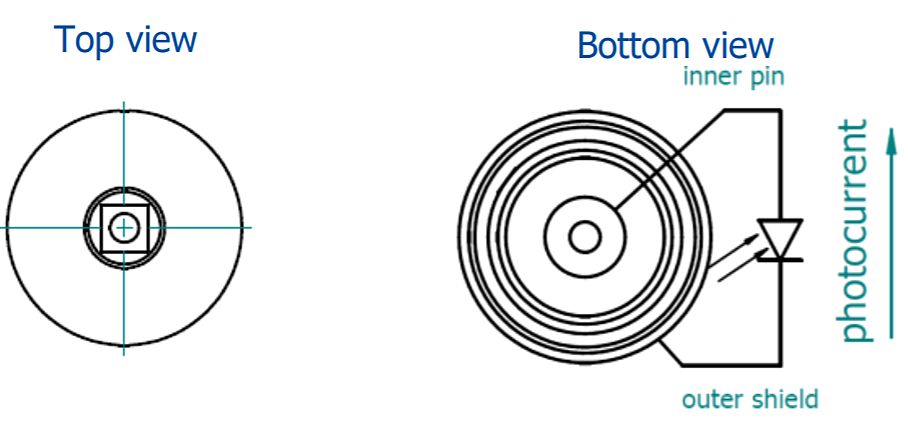

BNC型封裝及尺寸
參量 | 數值 | |
浸沒微型透鏡形狀 | 超半球形 | |
光學區域面積AO；mm×mm | 0.5×0.5 | 1×1 |
R,mm | 0.5 | 0.8 |
A,mm | 4.6±0.30 | 5.5±0.30 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—BNC型封裝頂部與焦平面的距離

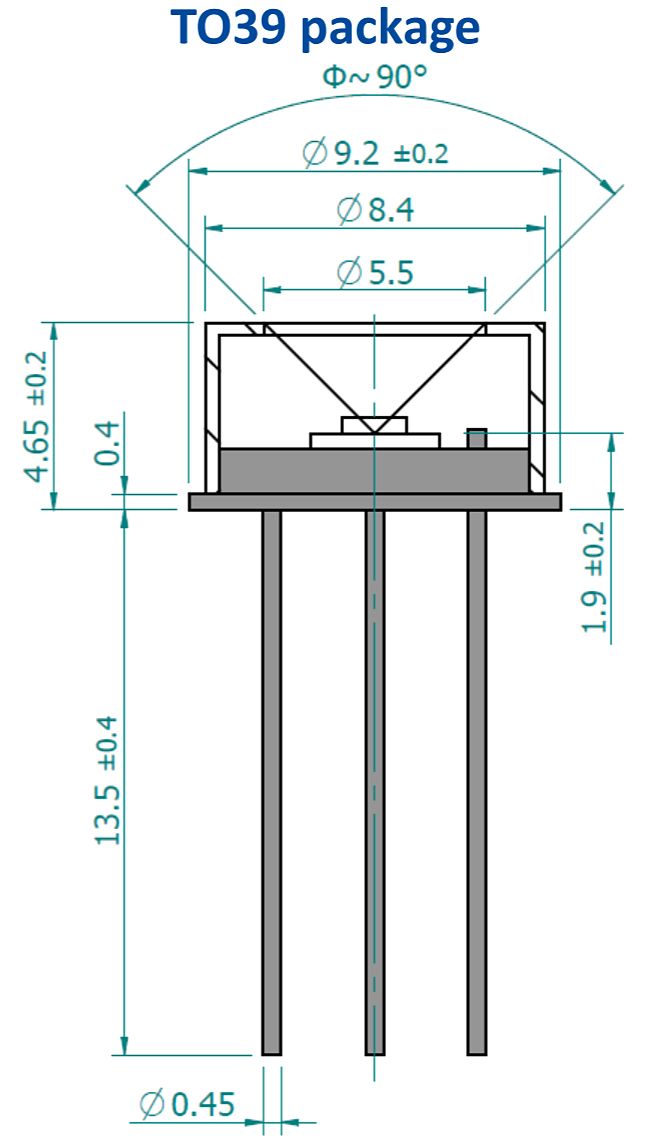

TO39型封裝及尺寸
參量 | 數值 | |
浸沒微型透鏡形狀 | 超半球形 | |
光學區域面積AO；mm×mm | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 |
A,mm | 1.5±0.20 | 2.4±0.20 |

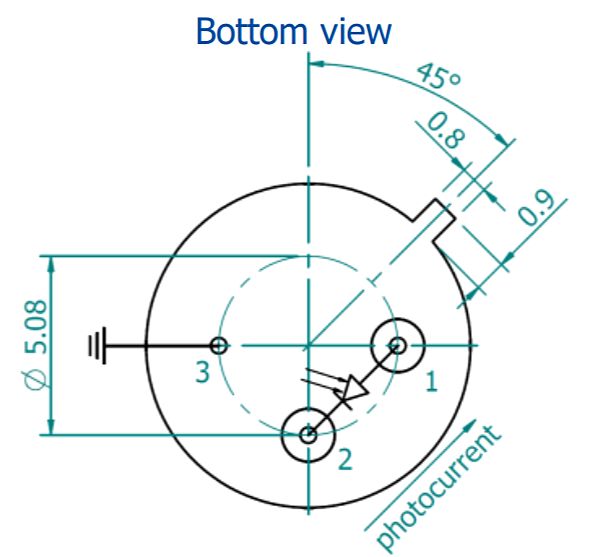

TO39-引腳定義
引腳定義 | |
功能 | 引腳號 |
探測器 | 1（-）,2（+） |
接地 | 3 |

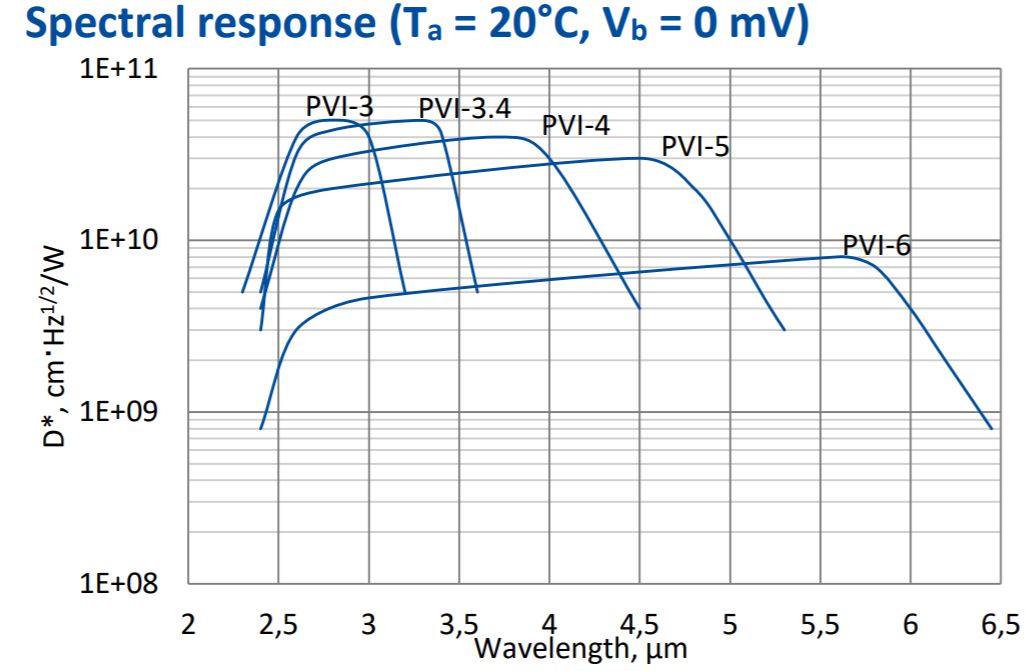

探測器光譜響應特性曲線
