響應波長范圍 2-13μm；最佳波長 8μm；相對響應強度≥6×10^7cm×Hz^(1/2)/w@8μm；光敏面大小 1mm×1mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040143 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PVM系列是基于復雜的HgCdTe異質結構的非冷卻紅外多結光伏探測器，具有優秀的性能和穩定性。探測器在λopt入射時性能佳。它們?cè)? ~ 13 μm光譜范圍內工作的大型有源區域探測器中效率很高。
產品特點
● 可探測中紅外波長范圍2-13μm
● 可配專用前置放大器
● 4mm×4mm大尺寸光敏面
● 提供BNC與TO39兩種封裝形式
產品應用
● 醫學熱成像
● 紅外光譜分析
● 中紅外氣體吸收檢測
● 中紅外激光探測
參數 | 探測器型號 | |
PVM-8 | PVM-10.6 | |
有源元件材料 | 外延MCT異質結構 | |
z佳波長λopt（μm） | 8 | 10.6 |
相對響應強度D* (λpeak),cm·Hz1/2/W | ≥1.2×108 | ≥2×107 |
相對響應強度D* (λopt),cm·Hz1/2/W | ≥6×107 | ≥1×107 |
電流響應度-光敏面長度乘積Ri(λopt)·L,A·mm/W | ≥0.008 | ≥0.002 |
時間常數T，ns | ≤4 | ≤1.5 |
電阻R,Ω | 50-300 | 20-150 |
感光面尺寸A,mm×mm | 1×1, 2×2, 3×3, 4×4 | 1×1, 2×2, 3×3, 4×4 |
封裝 | TO39 / BNC | TO39 / BNC |
接收角? | ～90° / ~102°*）~124°**） | ～90°/~102°*）~124°**） |
窗口 | 無 | |
備注：
*) 孔徑 C = ?4 mm.
**) 孔徑 C = ?6 mm.
BNC型封裝及尺寸
參量 | 數值 | |
光學區域面積AO；mm×mm | 1×1,2×2 | 3×3,4×4 |
孔徑C,mm | Φ4 | Φ6 |
接收角度Φ | ~102° | ~124° |
TO39型封裝及尺寸
TO39-引腳定義
引腳定義 | |
功能 | 引腳號 |
探測器 | 1（-）,2（+） |
接地 | 3 |

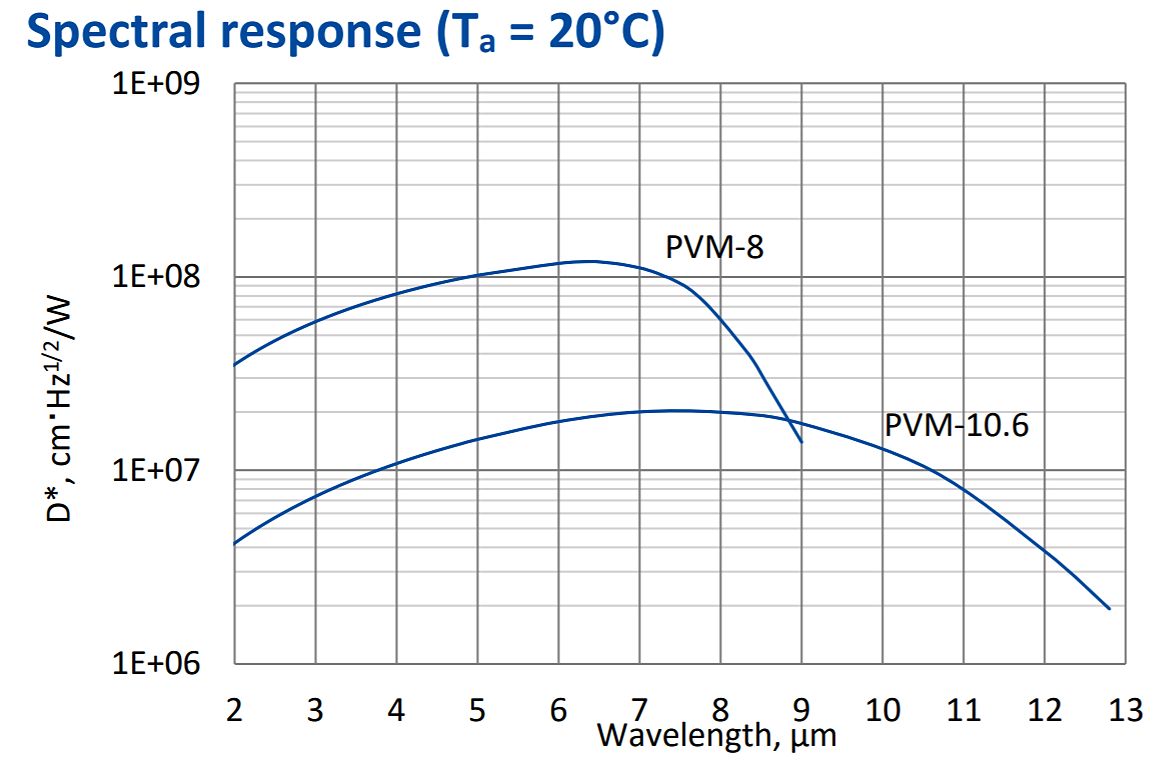

探測器光譜響應特性曲線
