  【原創】筱曉光子產品介紹—

  光濾波器光譜特性比較

一、光濾波器

二，產品介紹

本公司的光纖濾波器采用了薄膜型結構,通過輸入光纖的光束首先被準直后通過帶通濾波片,然后重新被聚焦到輸出光纖中。

• 寬通帶范圍 3dB通帶帶寬20nm

• 低插入損耗 插入損耗小于0.6dB

• 高通道隔離度

• 穩定工作特性

• 光纖放大器

• WDM & DWDM 系統

• 光纖激光器

2， 1550nm長周期光纖光柵濾波器（裸光纖，中間刻有長周期光柵）

特點：

• 插入損耗小，帶寬寬可達50nm

• 后向反射低，反射率＞95%

• 與偏振無關

• 對外界環境變化的反映靈敏度高，制作簡單

應用：

• EDFA增益均衡器

• WDM通道隔離器

3，可調諧FBG濾波器

特點：

• 極窄的濾波帶寬0.07nm

• 寬波長可調諧范圍：10nm

• 超高信噪比可達100dB

• 極好的濾波響應

• 超低插損

應用：

• 光信號選擇與過濾

• 背景噪聲抑制

• 可調諧激光器等

  帶通光纖濾波器

操作步驟：

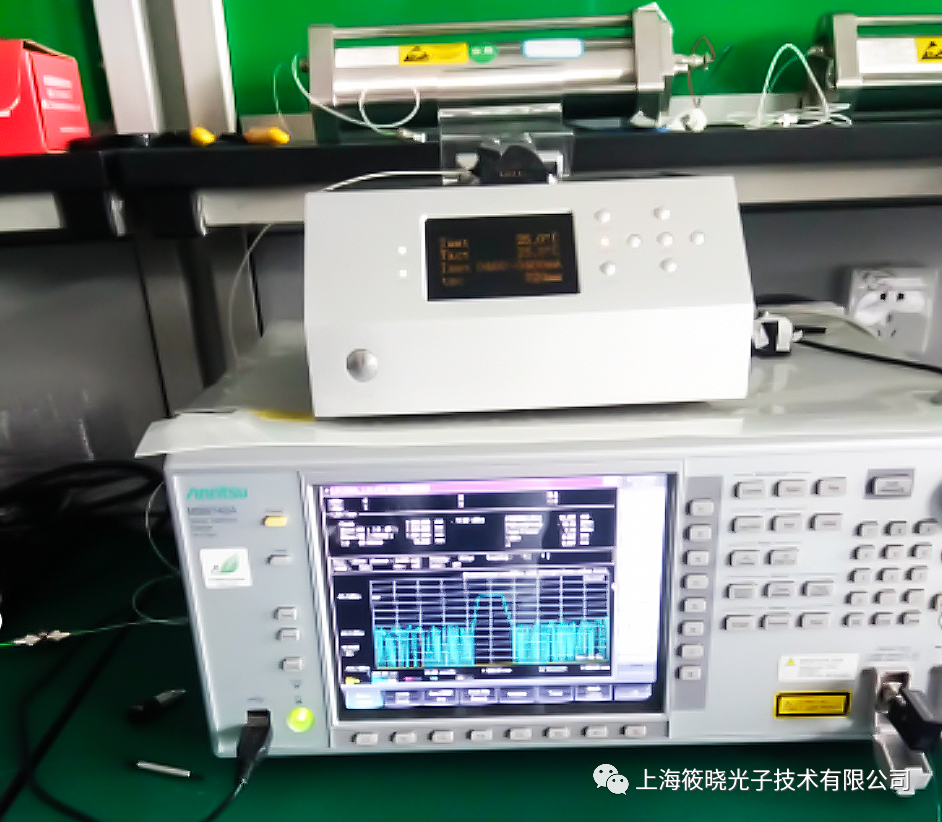

1，1550nm SLD 光源連接光纖濾波器輸入端，光纖濾波器輸出端接到光譜儀，測試透射光譜；

2，光纖濾波器反射端接到光譜儀，測試反射光譜。

 長周期光柵濾波器

操作步驟：

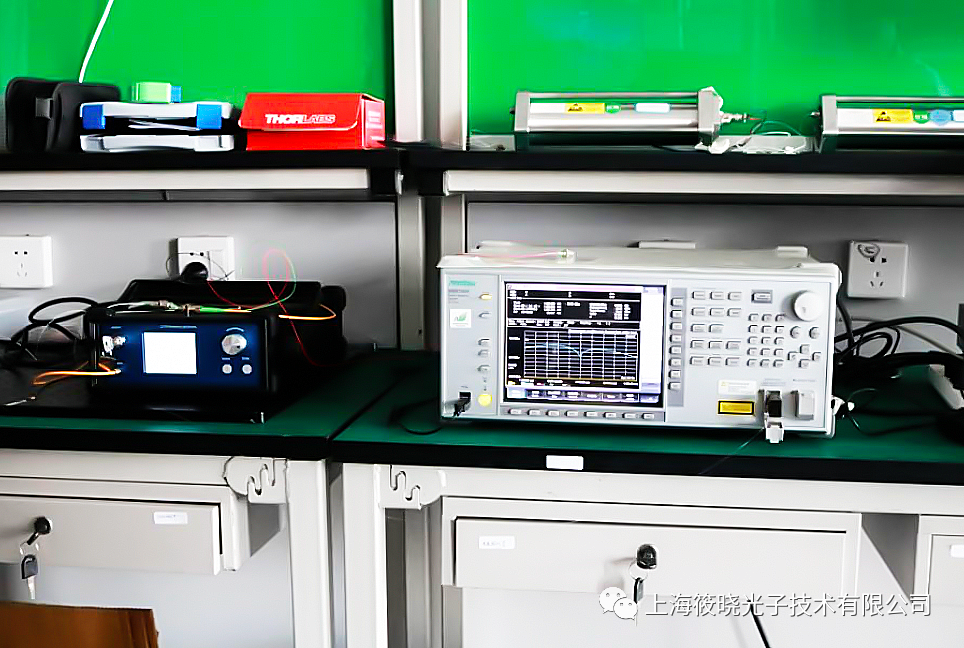

1，長周期光纖光柵是裸纖，兩端連接裸纖適配器；

2，1550nm SLD 臺式光源輸出端連接三端口環形器1端口，2端口通過法蘭連接光纖一端的裸纖適配器，另一端連接光譜儀，觀察透射光譜；

3.由于光纖光柵相當于反射鏡，所以把光纖三端口環形器3端口連接光譜儀，可以觀察反射光譜。

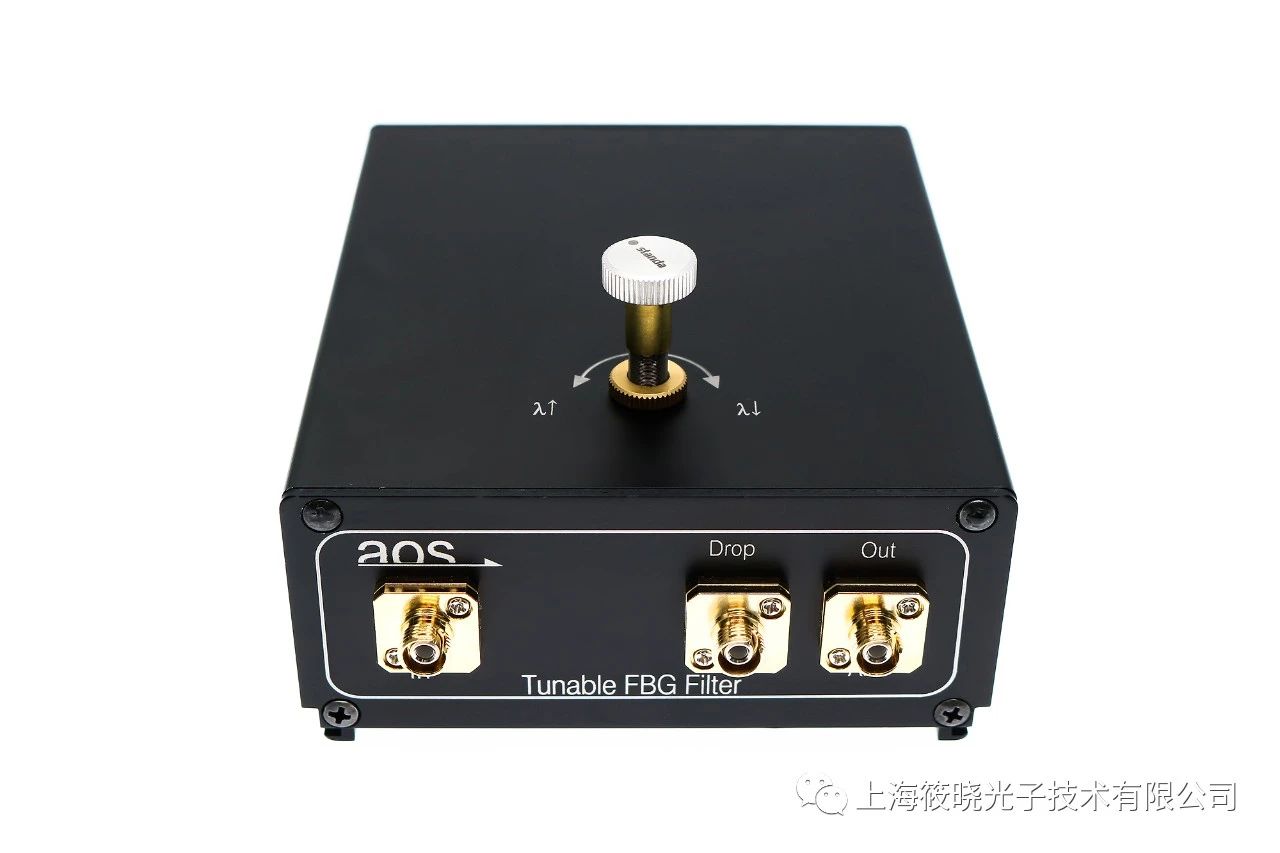

步驟：

1，最左邊端口為輸入端口，連接臺式光源；

2，Drop端為反射輸出端口，Out端為透射式輸出端，連接光譜儀；

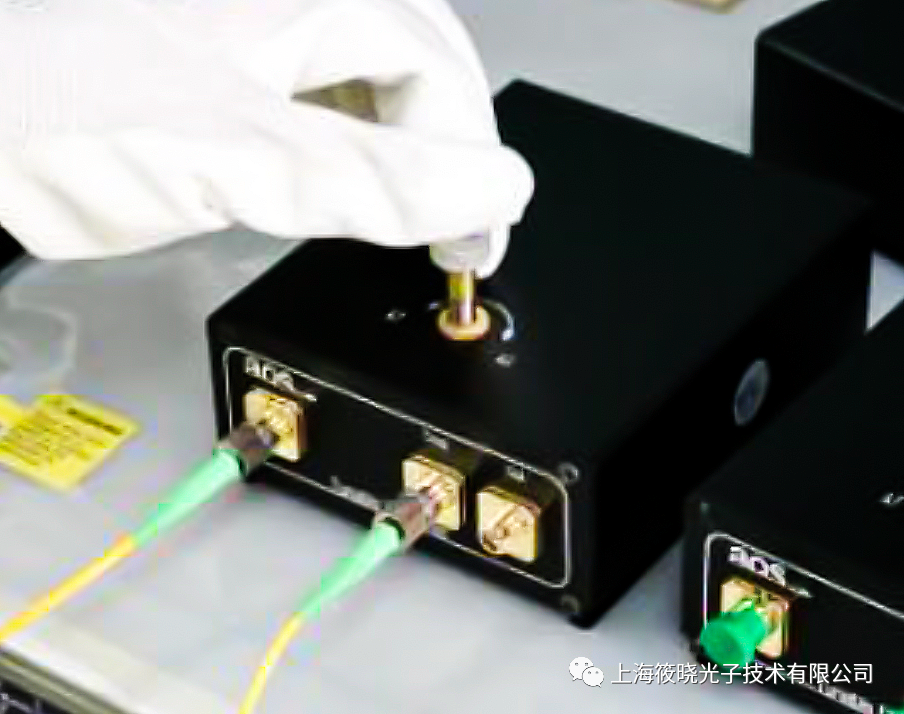

3，通過旋轉濾波器上面的旋鈕來調節應力，從而改變波長。

三、測試光譜結果對比

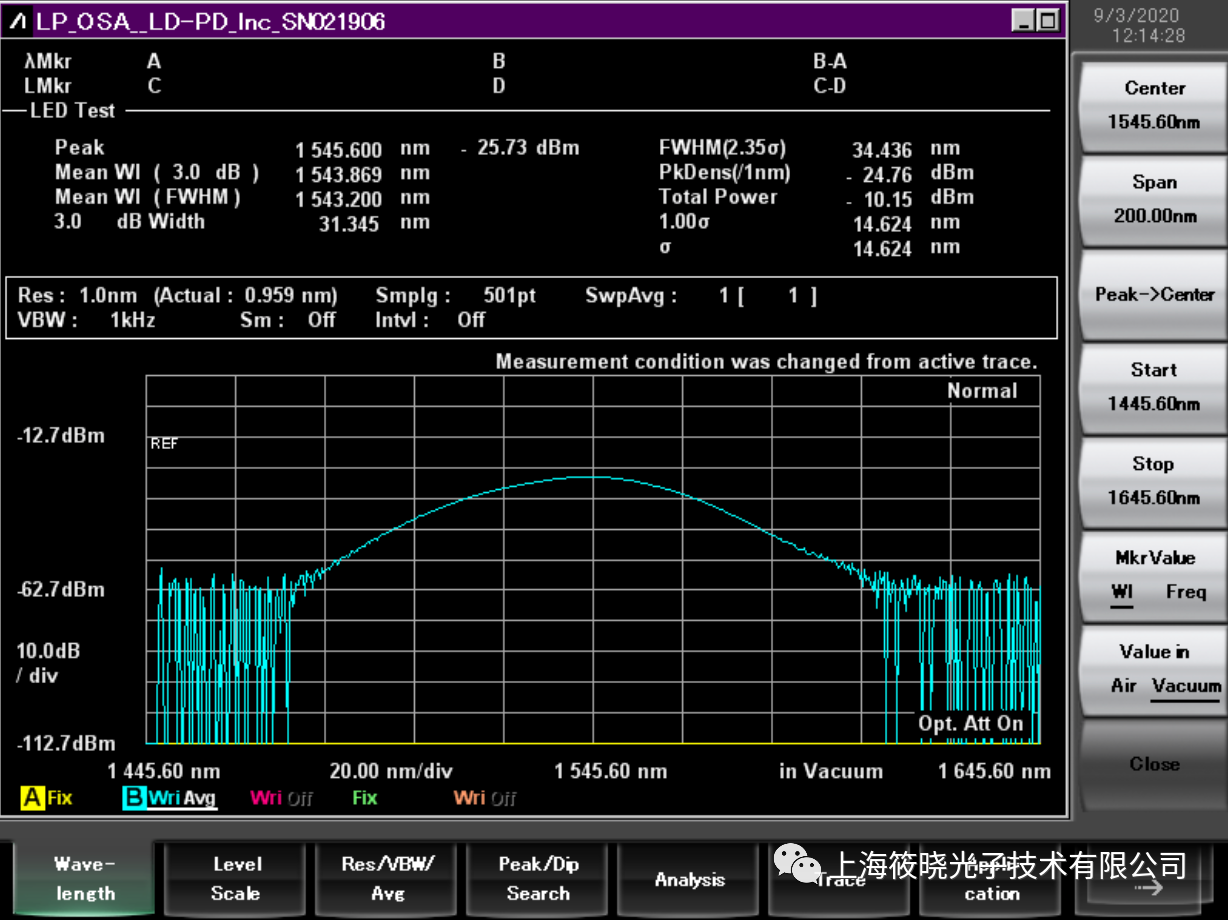

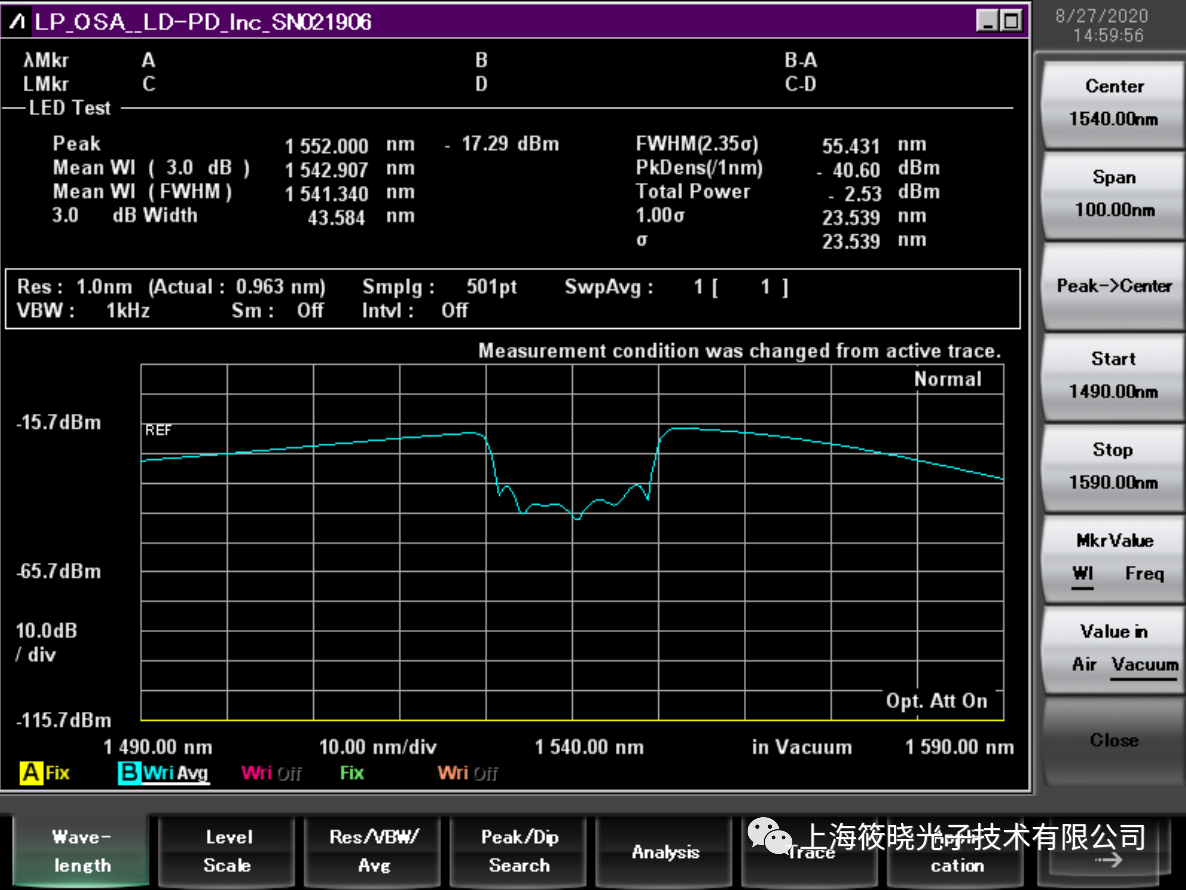

  長周期光柵濾波器透射端

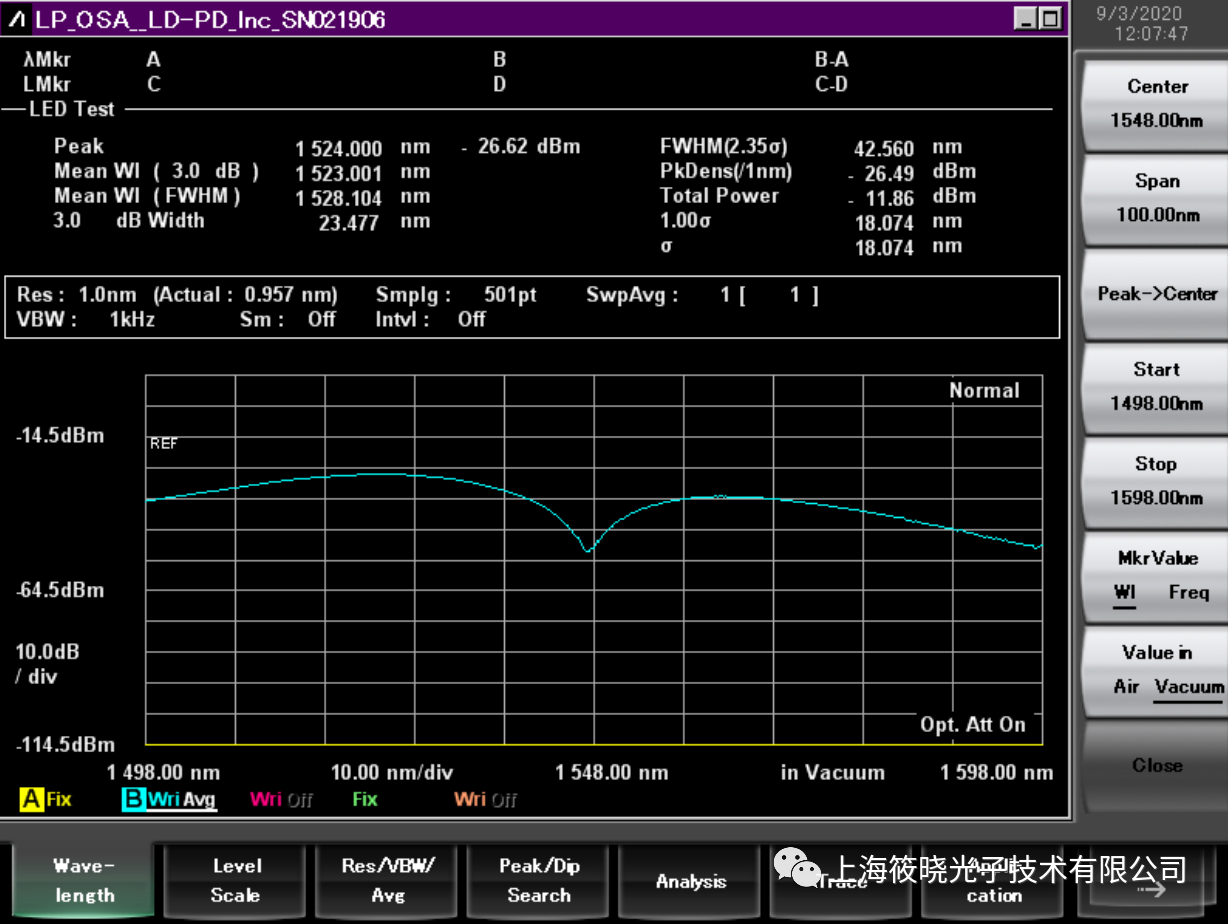

  長周期光柵濾波器反射端

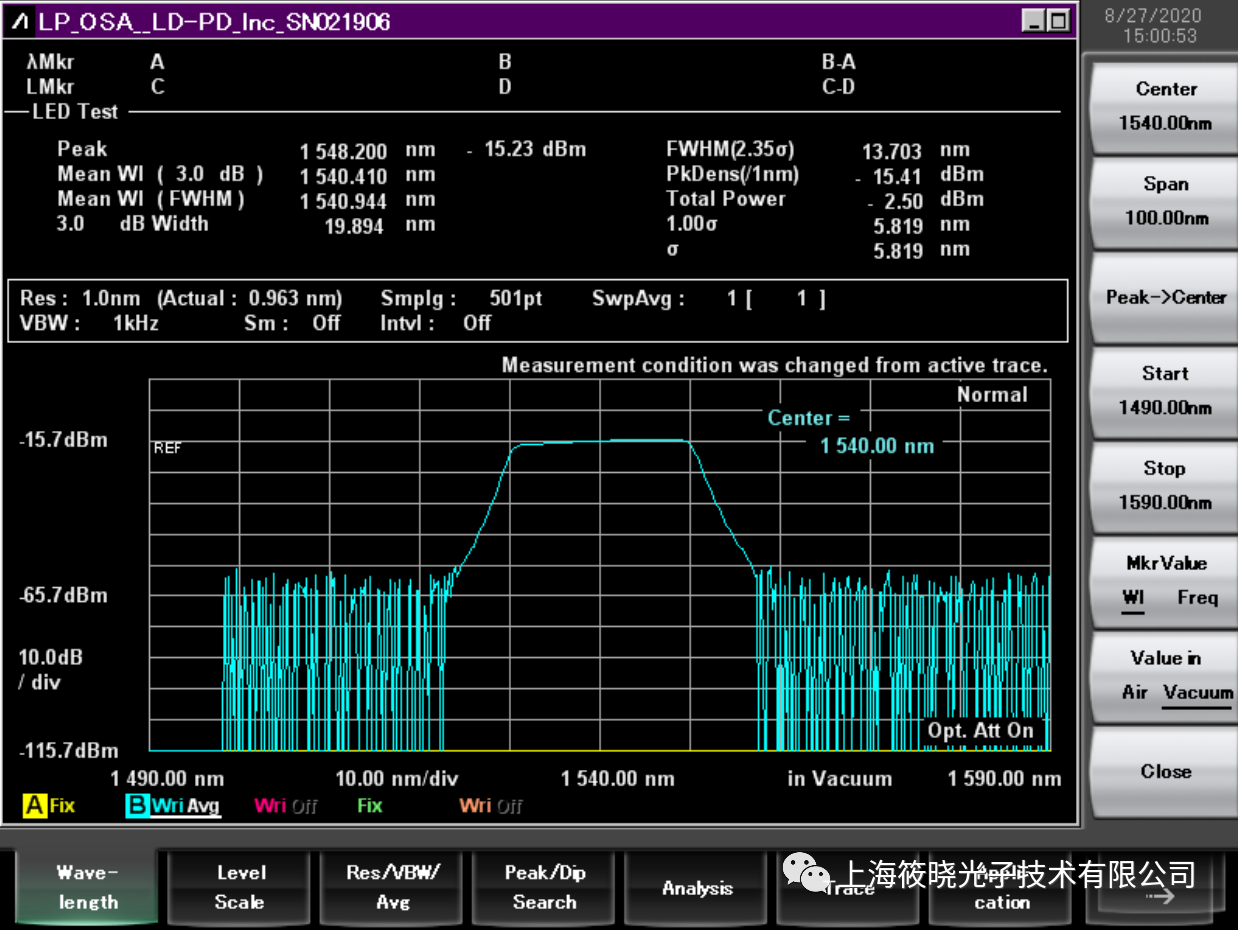

  1540nm帶通濾波器透射端

  1540nm帶通濾波器反射端

  FBG光柵濾波器反射端

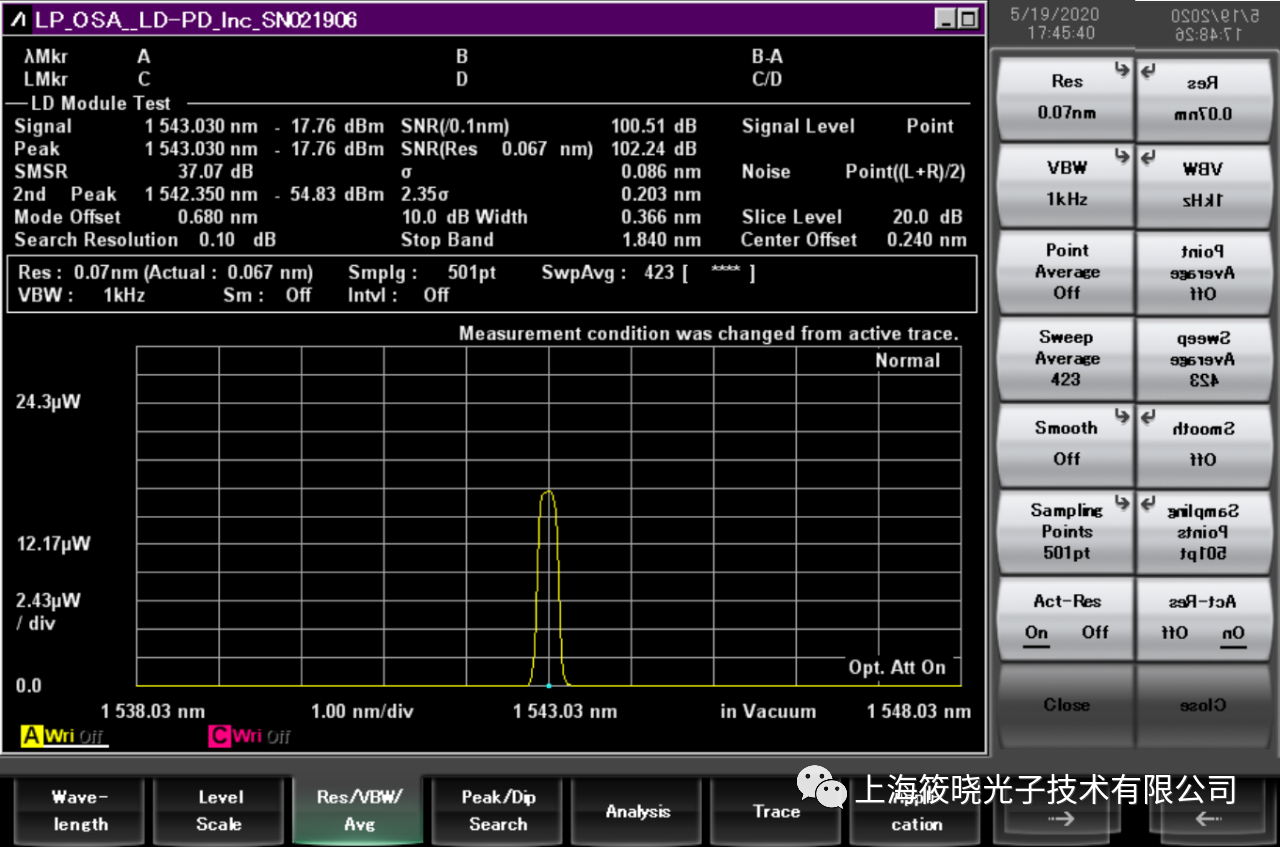

  FBG光柵濾波器透射端

結論：通過光譜圖的對比，我們可以看到，F(xiàn)BG濾波器相當于反射型帶通濾波器，長周期光柵濾波器相當于透射型帶阻濾波器。
