【原創】筱曉光子分享介紹—橫河AQ6377光譜儀

2024-11-16 15:13:26

  筱曉光子產品介紹

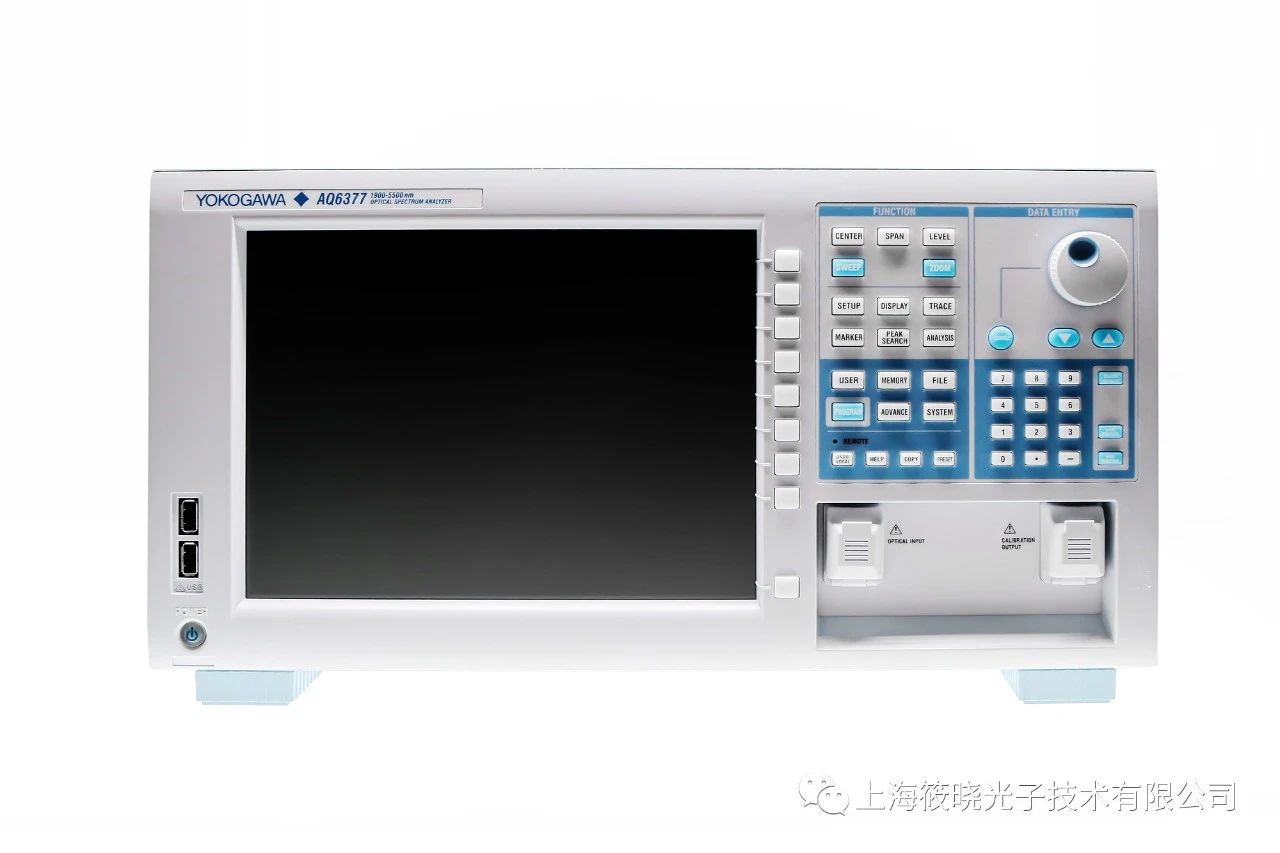

 橫河AQ6377光譜儀

一、產品介紹

橫河AQ6377光譜儀是采用衍射原理，與平常的干涉型光譜儀不一樣，它主要用于中紅外的激光器，有效解決中紅外激光器測量波形問題。它采用色散分光技術來測量1.9um-5.5um波長范圍的激光光譜測試，具有高精度，動態范圍廣，高分辨率的特點。色散分光技術是一種讓光穿過衍射光柵來將其分散并穿過窄縫，從而提取特定波長范圍的光。

二、產品特點

• 波長范圍: 1900 ~ 5500nm

• 5種波長分辨率設置: 0.2 ~ 5nm

• 超寬可測功率范圍: -60 ~ +13dBm

• 波長精度: ±0.5nm

• 動態范圍: 50dB

• 內置校準功能和波長參考源，易于維護

• 適用于測量不同應用領域的高功率和低功率源

AQ6377光譜儀可以用來測試不同的激光器，DFB-LD,SLD-LD,FP-LD，LED。它可以詳細的給出激光器的測量數據，比如，中心波長，譜寬，邊模抑制比，功率，偏振模色散等性能參數。此外，AQ6377可以用來進行放大器光譜功能對比測試，對比激光器以及放大之后的參數，波形區別，更好地展示放大器的性能參數。

AQ6377光譜儀還可以消除水分子的影響，由于AQ6377的高分辨率和靈敏度，所以，它可以檢測到水分子，水分子的測量可能導致特定區域光譜信號產生影響，而它后面板上有個端口，可以持續提供純凈化氣體，類似氮氣，所以，AQ6377光譜儀可以減少水分子吸收的影響，使測量結果更加準確。

AQ6377內置切割過濾器的高階衍射光，它是光柵衍射出光，所以，單色儀在一定情況下，會產生高階的衍射光，這種光波長等于輸入波長的整數倍，而過濾器會將入射光切割到1500nm以下，大大的減少高階衍射光的影響。在掃描的時候，即使把掃描的速度提升一倍，對最后的靈敏度值最多造成2dB的損耗。

并且，AQ6377光譜儀在激光的入射端口，光譜儀的內部選擇用自由空間光的接入方法，儀器內部不接光纖，可以使用APC,PC的激光器的連接頭，方便使用，保證了高的耦合效率，可重復性，對于單模，多模的測試也是沒有高的損耗，可以正常使用。

為了展現AQ6377光譜儀的性能，我們對此進行了2330nm的可調諧激光器的激光器測試，我們把激光器的的輸出端接入光譜儀的輸入端，激光測試搭建圖如圖1所示；打開激光，再打開光譜儀測試到波長，DFB激光器測量如圖2所示；QCL-FP激光器測量如圖3所示；還有DFB 2004nm激光器和放大器對比測試如圖4所示。

圖2 光譜儀上顯示的DFB激光器 2330nm

圖3 光譜儀上顯示的QCL-FP激光器4077nm

圖4 2004nm激光器，放大器光譜對比測試圖

在光譜儀上，我們可以清楚的看到激光的波形，邊模抑制比，信噪比，中心波長，帶寬，而且分辨率的達到0.2nm，高精度，可以觀察到激光器波形的形狀。

• 半導體激光器、光纖激光器和寬帶光源的發射光譜評估

• 測量光纖布拉格光柵(FBG)*7等光學濾波器的波長傳輸特性

• 光放大器放大光譜對比分析
