SESAM 可飽和吸收鏡(半飽和吸收片 保偏光纖跳線 弛豫時間τ 3ps) 1030nm.pdf
×
復制成功
微信號：13061644116
添加微信好友，了解更多產品詳情。
波長1030nm；Absorbance 吸收率：32%；弛豫時間τ：3ps；封裝形式：FC/APC連接器；保偏光纖跳線；光纖長度：1m
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152216 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
BATOP 現已成為用于被動鎖模激光器的可飽和吸收體的優秀供應商?？娠柡臀债a(chǎn)品集合了各式各樣的不同的器件，從可飽和吸收鏡(SESAM)，到可飽和輸出鏡(SOC)和用于透過應用的可飽和吸收體(SA)。迄今為止，可飽和吸收產品已經覆蓋了800nm到2.6μm的常用激光波長范圍。
可飽和吸收鏡是具有 AlAs/GaAs 四分之一波長堆疊的布拉格反射鏡，生長在具有一個或多個低溫 GaAs (LT-GaAs) 或 LT-InGaAs 薄膜作為可飽和吸收器的 GaAs 晶片上。
我們的載流子弛豫時間在皮秒范圍內的可飽和吸收鏡可用于二極管泵浦激光器的被動鎖模和調Q?？梢哉{(diào)整薄膜疊層的設計，以滿足皮秒和飛秒?yún)^(qū)域不同被動鎖模激光器的要求。
型號說明
Laser wavelength λ = 1030 nm
High reflection band (R > 50%) λ = 960 .. 1050 nm
Absorbance 吸收率 A0 = 32 %
Modulation depth △R = 20 %
Non-saturable loss Ans = 12 %
Saturation fluence Φsat = 60 μJ/cm2
Relaxation time constant 弛豫時間 τ = 3 ps
Damage threshold Φ = 1.2 mJ/cm2
切屑面積4.0 mm x 4.0 mm；其他尺寸按要求
切屑厚度450μm
保護SAM受電介質前層安裝的保護選項x表示安裝類型，如下所示：
封裝形式
x = 0 unmounted
x = 12.7 g glued on a gold plated Cu-cylinder with 12.7 mm (x = 12.7 g 粘在Φ12.7 mm鍍金銅圓柱體上 )
x = 25.4 g glued on a gold plated Cu-cylinder with 25.4 mm
x = 12.7 s soldered on a gold plated Cu-cylinder with 12.7 mm
x = 25.4 s soldered on a gold plated Cu-cylinder with 25.4 mm
x = FC mounted on a 1 m monomode fiber cable with FC connecto r(x = FC 安裝在帶FC連接器的1米單模光纜上)

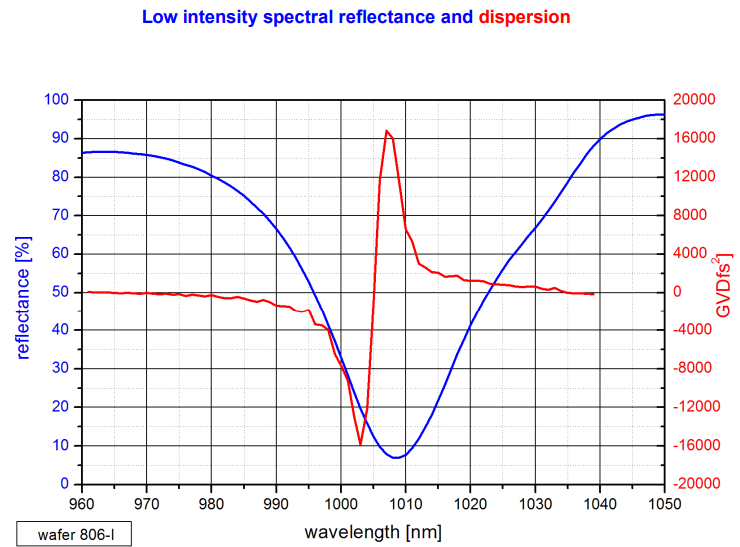

低強度光譜反射率和色散
規格型號說明：SAM-λ-A-τ-x
λ=Wavelength 波長
A=Absorptance 吸收率
τ=Relaxation time 弛豫時間
x=Mounting condition 封裝形式
可選封裝形式
x = 4.0-0
x = 1.0b-0
x = 1.3b-0
(散熱器)Heat sink FM-1.3 (FM-1.3 - Fiber Mount for SAM chips 1.3 mm x 1.3 mm)
x = 4.0-12.7g-c / 4.0-12.7g-e
x = 4.0-12.7s-c / 4.0-12.7s-e
x = 4.0-25.0g-c / 4.0-25.0g-e
x = 4.0-25.0s-c / 4.0-25.0s-e
x = 4.0-25.4g-c / 4.0-25.4g-e
x = 4.0-25.4s-c / 4.0-25.4s-e
x = 4.0-25.0w-c?/?4.0-25.0w-e
x = 4.0-25.0h-c / 4.0-25.0h-e
x = FC/(A)PC-SMF
x = FC/(A)PC-PMF
Passive heat sink PHS (PHS - passive heat sink for fiber coupled SAM 光纖耦合SAM的無源散熱器)
如果您選擇了x =4.0-25.4sc，則安裝如下：
芯片尺寸：4毫米
散熱器直徑：25.4 毫米
安裝類型：焊接
位置：中鋒
示例： SAM-1040-5-1ps-4.0-25.4sc
激光波長：1040nm
吸收：5%
弛豫時間：1 ps
芯片尺寸：4 毫米 x 4 毫米
焊接在直徑為 25.4 毫米的鍍金銅散熱器的中心
x=FC 封裝說明
砷化鎵芯片厚度:標準：450μm
正面保護:SAM由電介質正面層保護。
SAM芯片粘在帶有FC/PC或FC/APC連接器的單模光纖跳線的一側。
1,標準電纜長度為1m。
2,可選SAM可安裝在特殊光纖上，如保偏熊貓光纖。
3,可選：安裝在光纖上的SAM可以連接在無源散熱器或帶有熱電冷卻器的有源散熱器上。FC/PC連接器端面上的光纖安裝SAM-SAM芯片
