波長：810±5nm； 光譜寬度：< 8nm； 50 MHz時的脈沖寬度：50ps； 峰值功率：400mW； 50 MHz時的平均功率：1mW； 最大重復頻率：100MHz
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80080095 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
提供標準波長:375、405、450、488、635、670、785、976、1030、1064、1300、1550nm以及許多其他定制特定波長！激光脈沖短于40 ps。特定波長的峰值功率高達3 W，可更換激光頭。輸出類型：FSB=自由空間波束；FCP=與連接器FC/PC耦合的光纖；FCA=與連接器FC/APC耦合的光纖
產品特點
短于40 ps的激光脈沖
特定波長的峰值功率高達3 W
專有高頻設計，可提供市場上最短和z高峰值功率的激光二極管脈沖
帶空間濾波的準直輸出
不同波長的可更換激光頭，實現Max. 的靈活性
專有激光二極管驅動器，產生皮秒強電流脈沖
內置直接數字合成(DDS)頻率發生器，以0.1 Hz的步長進行重復頻率調整，z高可達20MHz(可選40MHz&80 MHz)
外部TTL觸發能力和同步TTL輸出
可選光纖耦合
產品應用
熒光壽命測量
泵浦探針實驗
光電探測器和光電時間響應測量
光通信測試
光時域反射計(OTDR)
光纖激光器種子
光學斷層成像
皮秒脈沖二極管激光器: PICOPOWER ?-LD系列
皮秒脈沖激光二極管性能
標準波長 | 脈沖寬度 | 20 MHz / @ 40 MHz 1?時的平均功率(mW) | 峰值功率( mW ) | 光束發散度 | 注 |
375 | < 60 | 0.2 / 0.4 | 250 | 1.3 | |
405 | < 40 | 0.5 / 1.0 | 750 | 1.2 | 峰值功率高達3 W |
適用的 | |||||
450 | < 60 | 0.4 / 0.8 | 450 | 1.2 | |
488 | < 60 | 0.25 / 0.5 | 250 | 1.4 | |
635 | < 60 | 0.2 / 0.4 | 200 | 不適用的 | 光纖耦合 |
670 | < 60 | 0.5 / 1.0 | 450 | 1.3 | |
785 | < 60 | 0.2 / 0.4 | 200 | 0.5 | |
976 | < 80 | 0.5 / 1.0 | 500 | 不適用的 | 光纖耦合 |
1030 | < 60 | 0.5 / 1.0 | 250 | 1.5 | |
1064 | < 50 | 0.5 / 1.0 | 300 | 1.5 | 2) |
1300 | < 40 | 0.5 / 1.0 | 250 | 不適用的 | 光纖耦合 |
1550 | < 40 | 0.5 / 1.0 | 250 | 不適用的 | 光纖耦合 |
注釋:
?更高的平均功率適用于更長的脈沖持續時間。
?單頻和光纖耦合種子放大器可用。波長容差通常為1%。束流剖面為TEM00，但略呈橢圓形。激光等級通常為1M，Max. 3B，取決于波長。
激光頭機械規格
尺寸( ?× D) | 25 × 125mm | 還提供定制保護殼 |
工作溫度 | 15℃至35℃(59°F至95°F) | |
重量 | 120g |
皮秒激光二極管驅動器:PLDD-100-40
參數 | 規格 | 注 |
與機械相關 | ||
尺寸(W × H × D) | 235 × 110 × 280mm | 提供OEM和定制選項 |
工作溫度 | 15℃至35℃(59°F至95°F) | |
重量 | 2.6kg | |
與電相關 | ||
頻率發生器 | 直接數字合成(DDS) | 8位 |
頻率范圍/步長 | 0.2Hz- 20MHz/ 0.1Hz | 可選:Max. 。40 MHz或80 MHz或定制頻率Max. 值 |
外部觸發輸入 | Max. 值20MHz | 應用TTL信號，上升邊 |
常規 | ||
電壓/電流要求 | 100VAC/ 0.2A 230VAC/ 0.1A | 12 V DC電源輸入可選 |
功率消耗 | Max. 值30W |
注:可根據客戶要求提供特定參數。如需更多信息，請聯系我們。規格如有變更，恕不另行通知

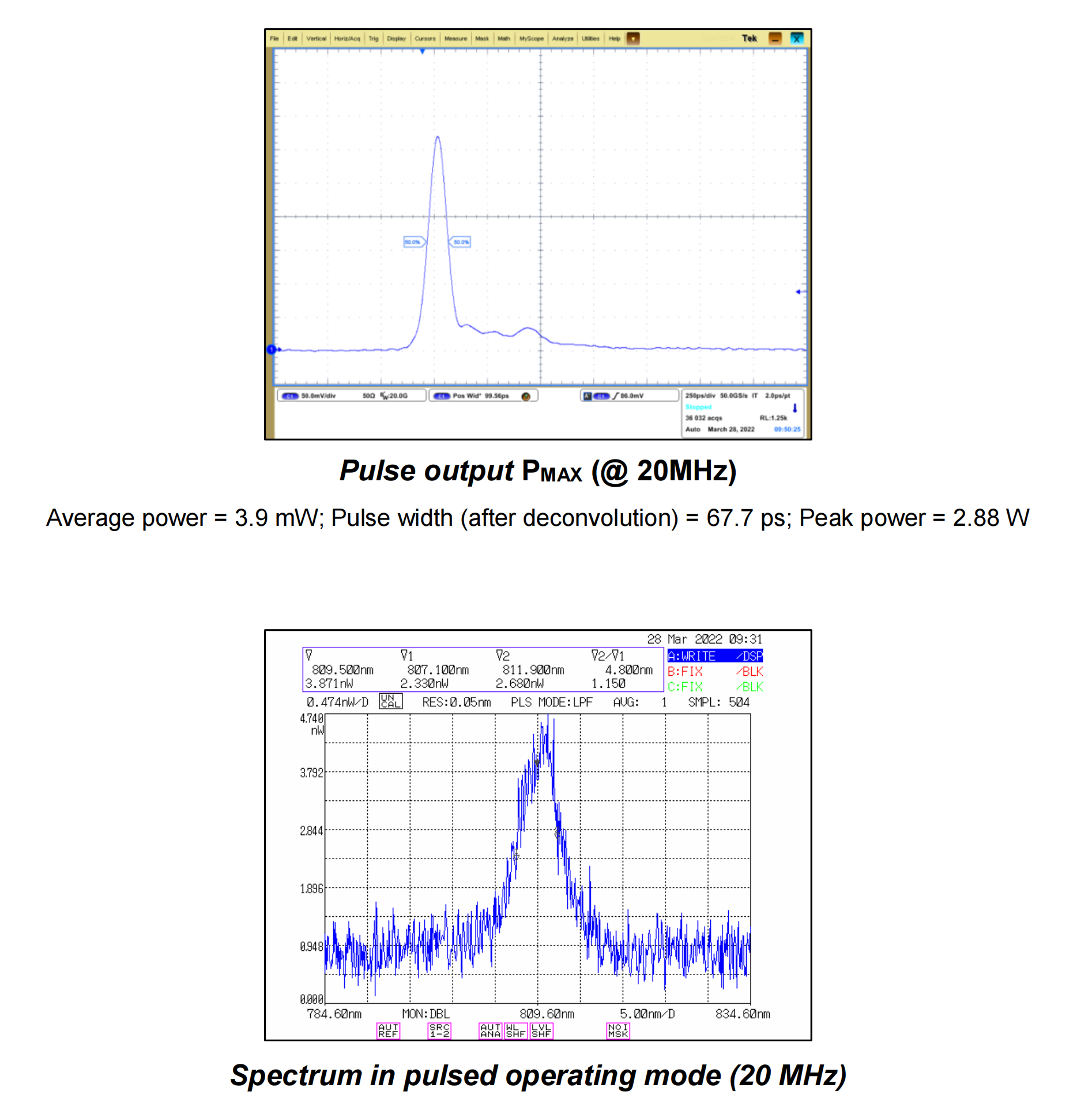

測試數據
