工作波長：L波段 中心波長：1610nm 飽和輸出功率：13dBm 3dB帶寬：60-70nm 輸入輸出光纖：PM1550 接口類型：(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : B80030109 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
L波段 SOA非線性半導體光放大器是一種偏振不敏感光學放大器，具有先進的外延晶片生長和光電封裝技術，可在寬光譜帶寬上實現高輸出飽和功率、低噪聲系數和大增益。
特征
寬帶光
高輸出功率
低偏振靈敏度
多量子阱或體結構
應用
助推光光放大器
電信與數據通信
損失補償
電/光學特性（Tsub=25°C，CW，）
參數 | 符號 | PL-SOA-A-A81-W1610-PAPA | ||
最小 | 典型 | 最大 | ||
工作電流 | IOP | - | 120 mA | 150 mA |
正向電壓 | VF | - | 1.2V | 2.0V |
中心波長 | λC | 1600nm | 1610nm | 1620nm |
信號增益 （@ Pin = -20 dBm） | G | 15dB | - | - |
3dB帶寬 | BW | 40nm | - | - |
ASE波紋（RMS) | δG | - | - | 0.5dB |
飽和輸出功率 (@ -3 dB) | PSAT | 7dBm | - | - |
偏振相關增益 | PDG | - | - | 1.5dB |
噪聲系數 | NF | - | - | 7dB |
熱敏電阻（@ 25℃） | RTH | 9.5KΩ | 10KΩ | 10.5KΩ |
TEC電壓 | VTEC | 2.3V | ||
TEC電流 | ITEC | 0.9A | ||
絕對最大值參數
參數 | 符號 | PL-SOA-A-A81-W1610-PAPA | |
最小 | 最大 | ||
最大操作電流（CW) | IOP max | 200mA | |
反向電壓 | VR | 2V | |
芯片操作溫度(CW） | TSOA | 25℃ | 30℃ |
外殼溫度(CW） | TC | 0℃ | 70℃ |
TEC 電壓 | VTEC | - | 4.0V |
TEC電流 | ITEC | - | 1.8A |
存儲溫度 | TSTG | -40℃ | 85℃ |
存儲濕度 | 5%RH | 85%RH | |
典型特征曲線

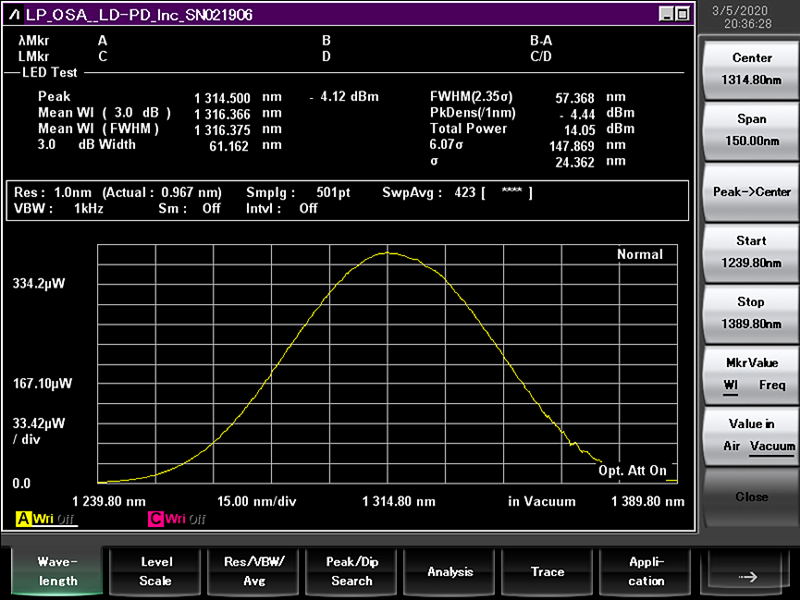

ASE 光譜圖
SOA放大器光譜圖（Pin=0dBm，I=200mA）

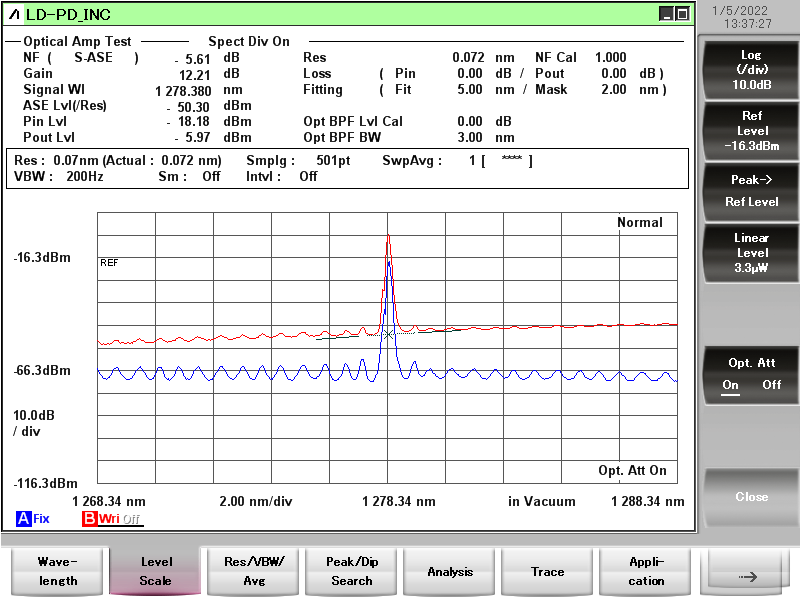

1278 nm (Pin = 0 dBm，I = 200mA)
1294 nm(Pin = 0 dBm，I = 200mA)

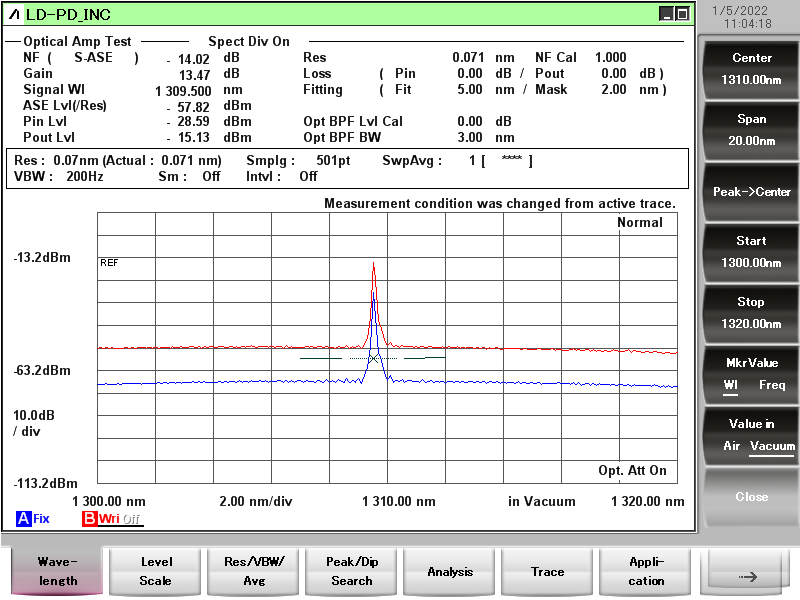

1310 nm（Pin = 0 dBm，I = 200mA）
1317 nm（Pin = 0 dBm，I = 200mA）
增益和NF曲線
飽和輸出功率曲線

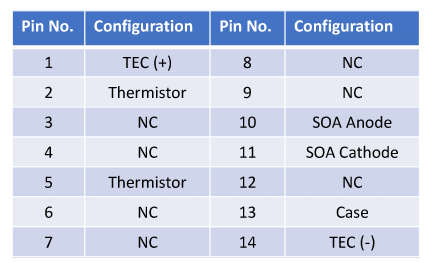

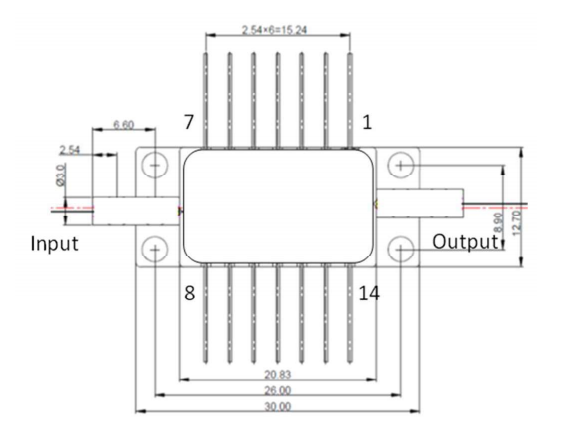

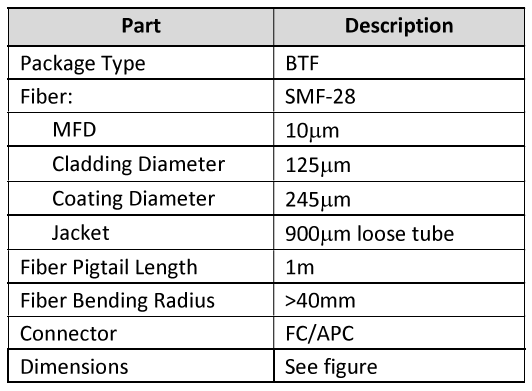

尺寸信息和引腳定義
產品特點：
寬帶光
高輸出功率
低偏振靈敏度
多量子阱或體結構
產品應用：
助推光光放大器
電信與數據通信
損失補償
型號指南:
PL-SOA-☆-A8▽-W□□□□-XX
☆ ：Output Power
A: 13dbm
B: 20dbm
▽: Bandwidth
1: 60-70nm
2: 30-40nm
□□□□：Wavelength
680: 680nm
850: 850nm
*****
1550: 1550nm
1650: 1650nm
XX: Fiber and Connector Type
SASA=(SMF-28E+ FC/APC)+(SMF-28E+ FC/APC)
SPSP=(SMF-28E+ FC/PC)+(SMF-28E+ FC/PC)
PAPA=(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
PPPP=(PM Fiber+ FC/PC)+(PM Fiber+ FC/PC)
PAPA=(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
