工作波長：C波段1528 nm-1562nm 中心波長：1550nm 輸出功率：14dBm 輸出輸出光纖：SMF28e 接口類型：FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : B80030105 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
是一種偏振不敏感光學放大器，具有先進的外延晶片生長和光電封裝技術，可在寬光譜帶寬上實現高輸出飽和功率、低噪聲系數和大增益。
特征
寬帶光
高輸出功率
低偏振靈敏度
多量子阱或體結構
應用
助推光光放大器
電信與數據通信
損失補償
電/光學特性（Tsub=25°C，CW，）
參數 | 符號 | OS-SOA-A-A81-W1550-SASA | ||
最小 | 典型 | 最大 | ||
工作電流 | IOP | - | 450 mA | 500 mA |
工作波長范圍 | 1528 nm | - | 1562 nm | |
中心波長 | λC | - | 1550 | - |
飽和輸出功率 (@ -3 dB) | PSAT | 12 dBm | 14 dBm | - |
小信號增益 (Over C-Band @ Pin = -20 dBm) | G | 10 dB | 13 dB | - |
增益平坦度 (Over C-Band @ Pin = -20 dBm) | ΔG | - | 5 dB | 7 dB |
增益波紋(p-p) @ IOP, λC | δG | - | 0.1 dB | 0.5 dB |
偏振相關增益 | PDG | - | 1.0 dB | 1.8 dB |
噪聲系數 | NF | - | 8 dB | 9.5 dB |
正向電壓 | VF | - | 1.6 V | 1.8 V |
芯片長度 | - | - | 1.5 mm | - |
波導折射率 | - | - | 3.2 | - |
TEC 操作 (典型/最大@ TCASE = 25/70 °C) | ||||
TEC 電流 | ITEC | - | 0.23 A | 1.5 A |
TEC 電壓 | VTEC | - | 0.5 V | 4.0 V |
熱敏電阻 | RTH | - | 10 kΩ | - |
光開關特性上升沿時間 | ps | - | 1000 | - |
光開關特性下降沿時間 | ps | - | 1000 | - |

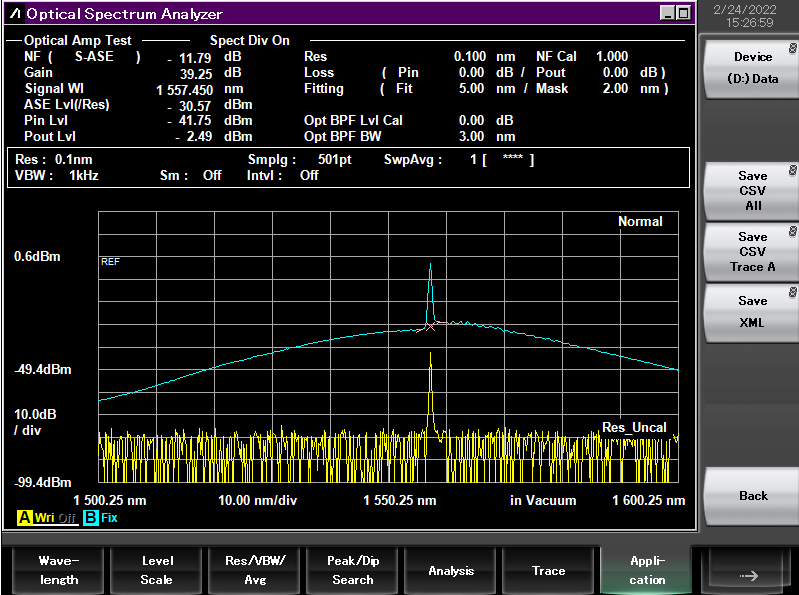

0.1mW種子光的放大前后
典型開關響應測試：

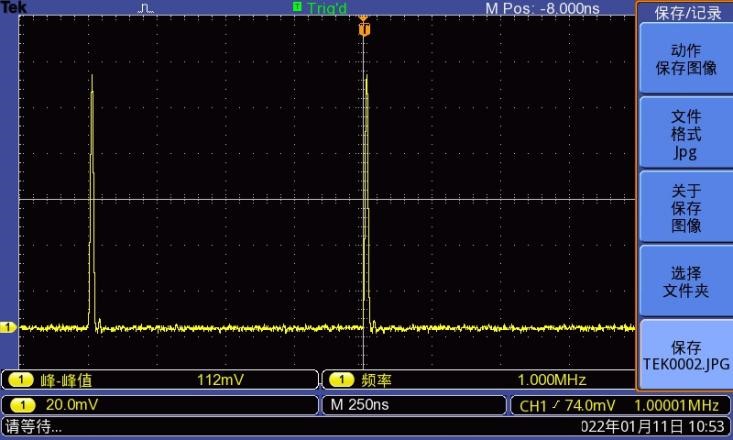

1MHZ射頻調制速度

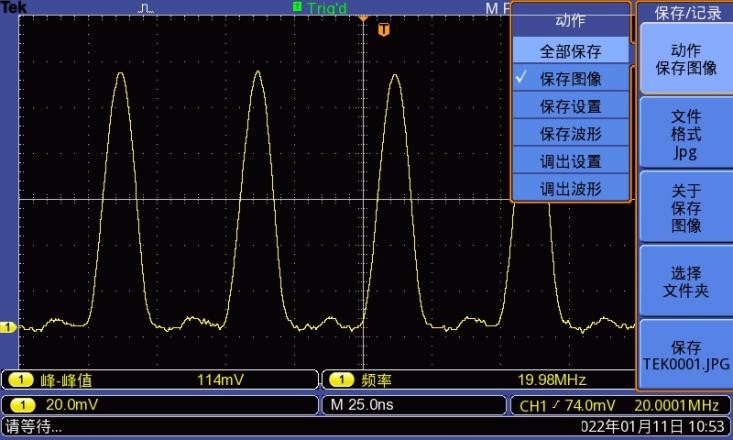

20MHZ射頻調制速度

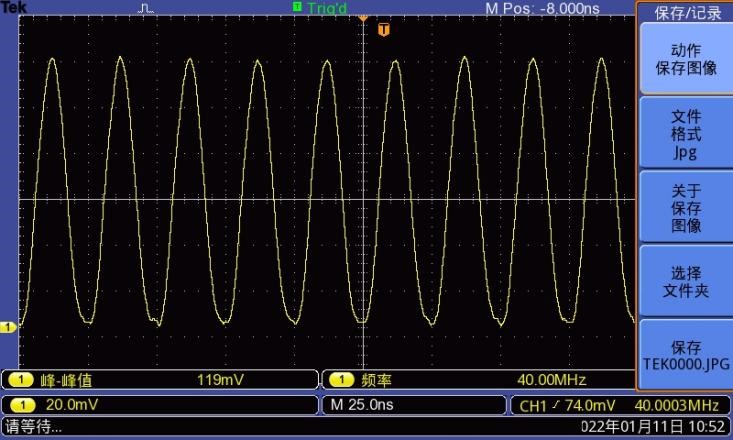

40MHZ射頻調制速度
典型特征曲線

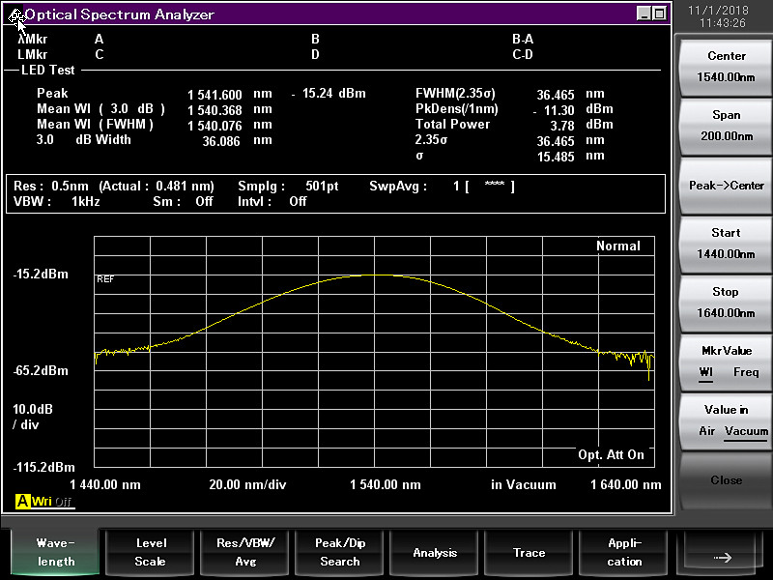

ASE 光譜圖

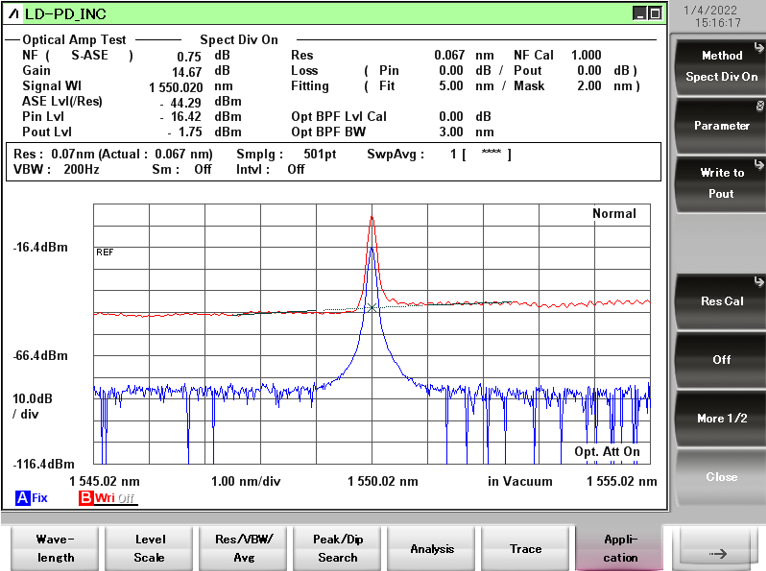

SOA放大器光譜圖（引腳=0dBm，I=450mA）

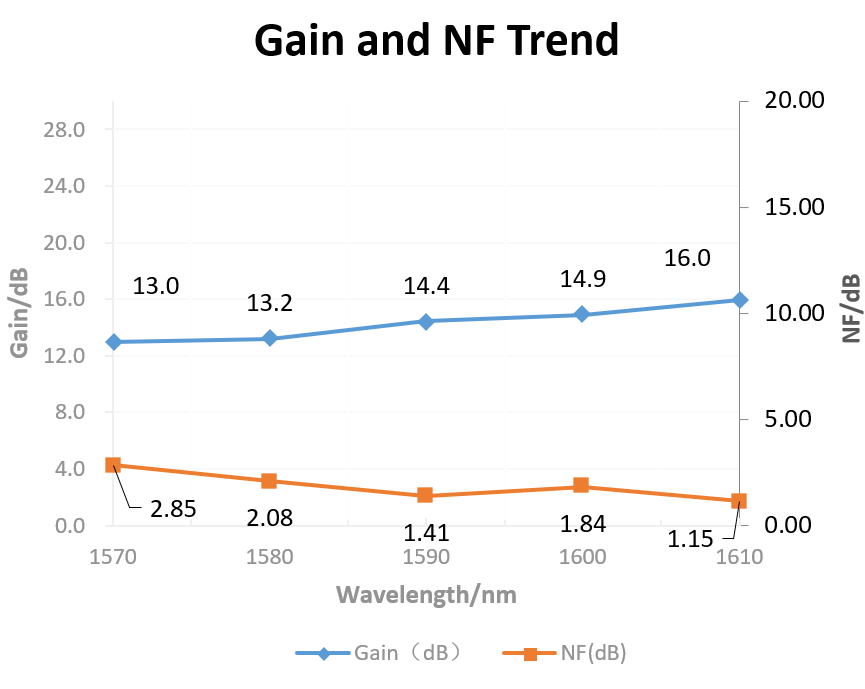

增益和NF曲線

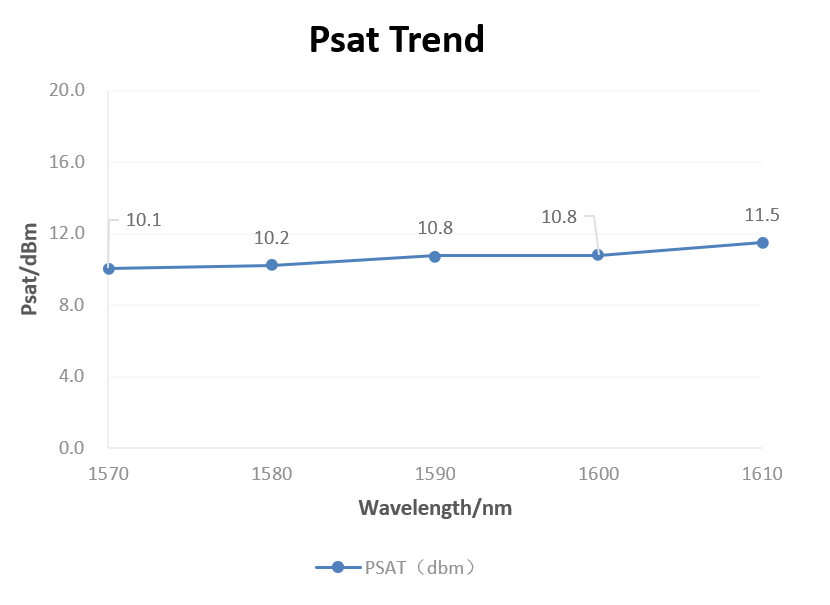

飽和輸出功率曲線

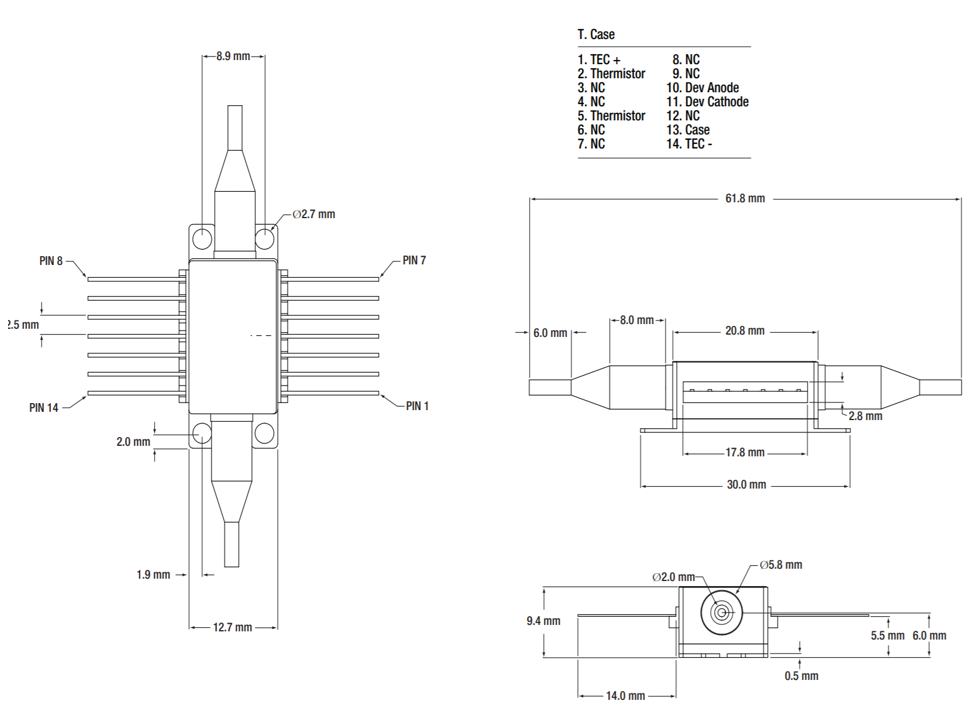

尺寸信息和引腳定義
訂購信息：
OS-SOA-☆-A8▽-W□□□□-XX
☆ : Output Power
A: 5dbm
B: 10dbm
▽：Bandwidth
1: 60-70nm
2: 30-40nm
□□□□：Wavelength
680: 680nm
850: 850nm
*****
1550: 1550nm
1600: 1600nm
XX: Fiber and Connector Type
SASA=(SMF-28E+ FC/APC)+(SMF-28E+ FC/APC)
SPSP=(SMF-28E+ FC/PC)+(SMF-28E+ FC/PC)
PAPA=(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
PPPP=(PM Fiber+ FC/PC)+(PM Fiber+ FC/PC)
產品特點：
寬帶光
高輸出功率
低偏振靈敏度
多量子阱或體結構
產品應用：
助推光光放大器
電信與數據通信
損失補償
型號指南:
PL-SOA-☆-A8▽-W□□□□-XX
☆ ：Output Power
A: 13dbm
B: 20dbm
▽: Bandwidth
1: 60-70nm
2: 30-40nm
□□□□：Wavelength
680: 680nm
850: 850nm
*****
1550: 1550nm
1650: 1650nm
XX: Fiber and Connector Type
SASA=(SMF-28E+ FC/APC)+(SMF-28E+ FC/APC)
SPSP=(SMF-28E+ FC/PC)+(SMF-28E+ FC/PC)
PAPA=(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
PPPP=(PM Fiber+ FC/PC)+(PM Fiber+ FC/PC)
PAPA=(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
