響應波長范圍3-12μm；最佳波長10.6μm；相對響應強度≥3×10^8 cm?Hz^(1/2)/w@10.6μm；光敏面積0.05×0.05mm；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040165 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
UHSM-10.6是超高速一體化紅外檢測模塊。它是基于碲鎘汞異質結構的熱電冷卻光伏探測器，在緊湊的外殼中集成了跨阻、交流耦合前置放大器、風扇和熱電冷卻器控制器。3 °楔形硒化鋅增透涂層(wZnSeAR)窗可防止不必要的干擾效應。UHSM-10.6檢測模塊是一種非常方便和友好的設備，因此可以很容易地用于各種需要寬頻帶的LWIR應用。
特征
氣體檢測、監測和分析
超過1Ghz的寬帶寬
集成TEC控制器和風扇
單電源
直流監視器
有效散熱優化
與光學配件兼容
應用
Dual-comb光譜學
外差探測
脈沖激光源特性
激光雷達
目標掃描儀
時間分辨熒光光譜系統
自由空間光通信
參數 | 典型值 |
光學參數 | |
起始波長λcut-on（10%),μm | ≤3 |
峰值波長λpeak（μm） | 8±1 |
z佳波長λopt（μm） | 10.6 |
截止波長λcut-off（10%），μm | ≥12 |
探測效率 D*(λpeak), cm·Hz1/2/W | ≥4.5×108 |
探測效率 D*(λopt), cm·Hz1/2/W | ≥3×108 |
輸出噪聲密度Vn (100 MHz), nV/Hz1/2 | ≤70 |
電學參數 | |
電壓響應度 Rv(λpeak), V/W | ≥4.5×103 |
電壓響應度 Rv(λopt), V/W | ≥3×103 |
低截止頻率flo, Hz | 300 |
高截止頻率fhi, Hz | ≥1G |
輸出電壓范圍Vout,V | ±1 |
1/f噪聲角頻率fc, Hz | ≤10M |
電源電壓Vsup, V | +9 |
DC監控(approx. 0 V offset) | |
電壓響應度 Rv(λpeak), V/W | ≥1.7×103 |
電壓響應度 Rv(λopt), V/W | ≥1.1×103 |
低截止頻率flo, Hz | DC |
高截止頻率fhi, Hz | 260 |
其它參數 | |
有源元件材料 | 外延HgCdTe異質結構 |
感光區域A,mm×mm | 0.05×0.05 |
窗口 | 楔形硒化鋅AR涂層(wZnSeAR) |
接收角 | ~80° |
環境工作溫度Ta,℃ | 10~30 |
信號輸出端口 | SMA |
DC監控端口 | SMA |
電源端口 | DC2.1/5.5 |
安裝孔 | M4 |
風扇 | 有 |
備注：*) RL – 負載電阻

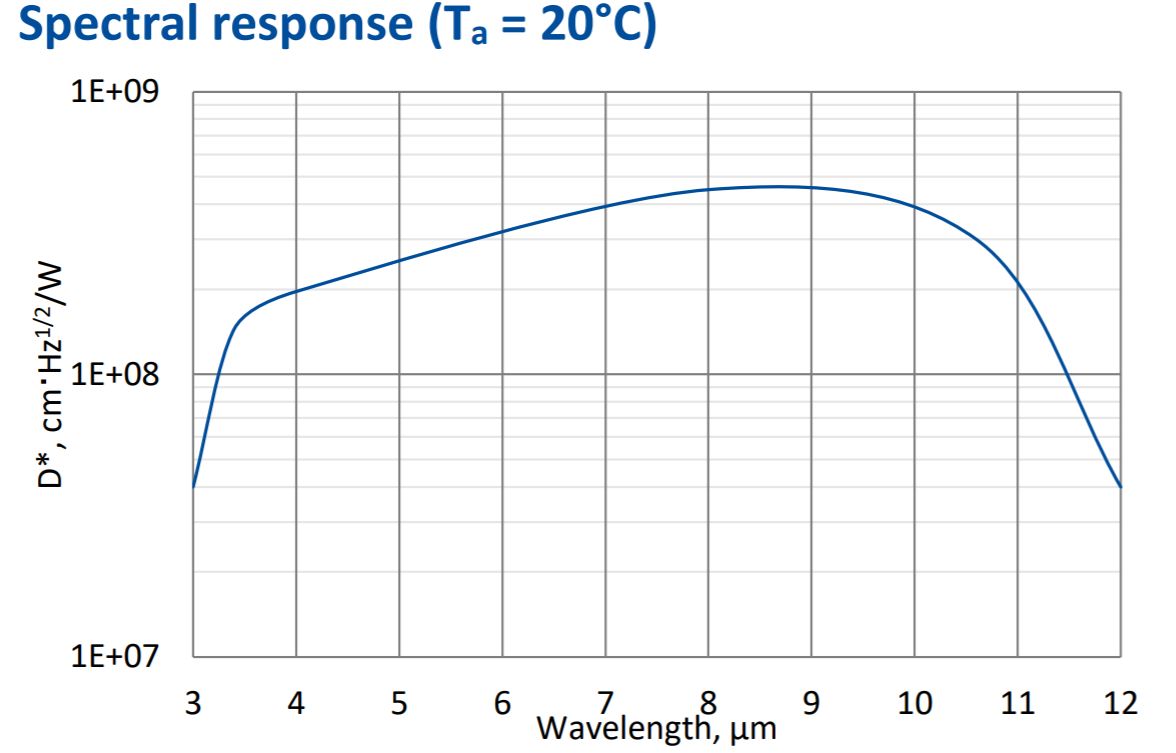

探測器光譜響應特性曲線
窗口鏡的光譜傳輸特性曲線

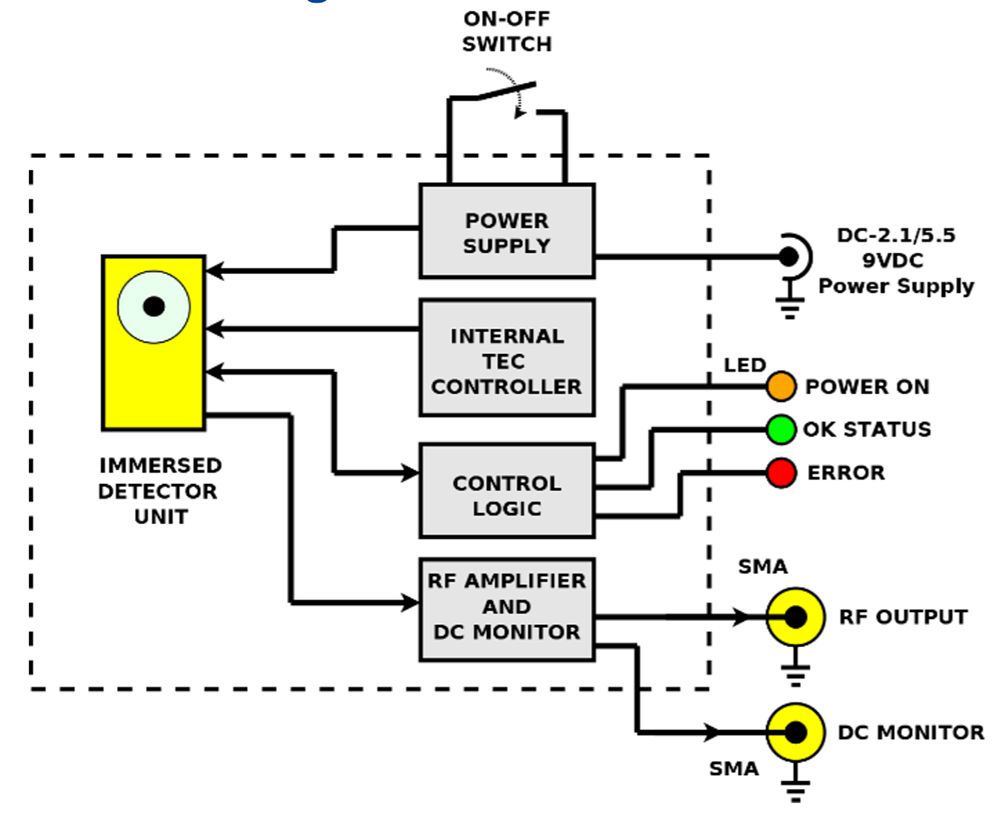

工作原理圖
