　　光學倍頻在激光技術中有著廣泛的應用。它可以將紅外激光轉變?yōu)榭梢娂す?，或?qū)⒖梢娂す廪D(zhuǎn)變?yōu)椴ㄩL更短的激光，從而擴展激光譜線覆蓋的范圍。為得到波長更短的激光，可以采用多級倍頻技術。目前已有許多種倍頻晶體，且可達到相當高的倍頻轉換效率。

　　筱曉光子的非線性晶體可以實現和頻、差頻、倍頻等非線性過程，下面以1560nm的PPLN倍頻晶體為例，介紹該產品的原理及性能。

　　該晶體運用了二階非線性效應，可以實現將1560nm的光轉換為780nm的光輸出，實現光學二倍頻。光學二倍頻，又稱光學二次諧波，是指一個頻率ω1的單色光入射到非線性介質后，產生2ω1光波的現象。它是媒質在基頻光波電場作用下產生的二階非線性極化的一種表現。此外，該晶體是波導結構，倍頻效率高，波導的輸入和輸入端都耦合了對應波段的保偏跳線，方便用戶直接使用，無需手動耦合。

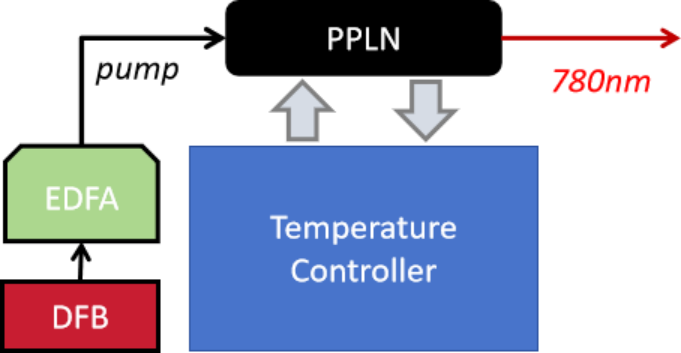

　　PPLN倍頻晶體的使用光路圖

　　首先，選擇一款1560nm的DFB半導體激光器作為種子源，輸入到EDFA進行光放大。放大完的基頻光作為PPLN晶體的泵浦源，從晶體的input端輸入，經過PPLN后生成倍頻光780nm。在注入泵浦前首先需要確保PPLN的溫度控制器在正常工作，晶體已經穩定在設定溫度值了。

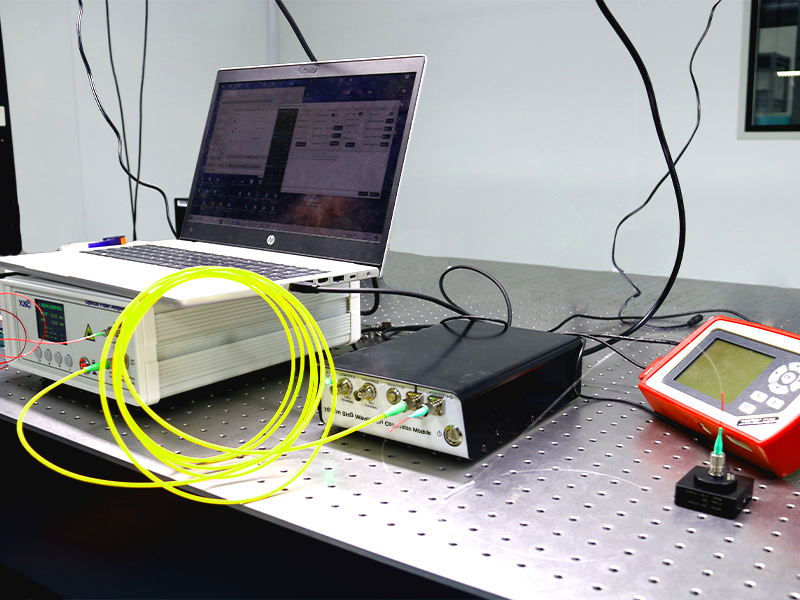

通過光譜儀測試輸出780nm的光譜成分，確認倍頻過程，光譜圖如下：

　　通過調節EDFA的工作電流，我們測試了不同功率基頻光輸入下的倍頻光功率變化曲線，輸入功率越高，倍頻效率越高。

　　最后，我們分別測試了輸出倍頻光的功率穩定性和頻率穩定性，驗證了PPLN晶體的工作穩定性。這兩個指標還取決于EDFA和DFB的噪聲，需要噪聲較低的光源進行測試。

　　注意事項：

　　波導需要做好散熱處理，建議將波導安裝在熱沉上，波導和熱沉的接觸面應該涂覆導熱硅脂等導熱材料。建議環境工作溫度為10~30℃，如果不在該范圍內，需要自行對熱沉做二次溫控，把熱沉的溫度設置為20℃左右。嚴禁在高于波導匹配溫度的環境下不加二次溫控運行。

　　波導本體的匹配溫度必須在20~60℃范圍內。

　　先開啟波導的溫控，等溫度穩定再慢慢增加泵浦光。隨著泵浦功率增加，波導最佳匹配溫度會有微小偏移，此時細調波導溫度將倍頻光調制最大即可。
