950nm可調諧激光器 - 筱曉光子新品速遞⑨

2022-11-15 17:40:20

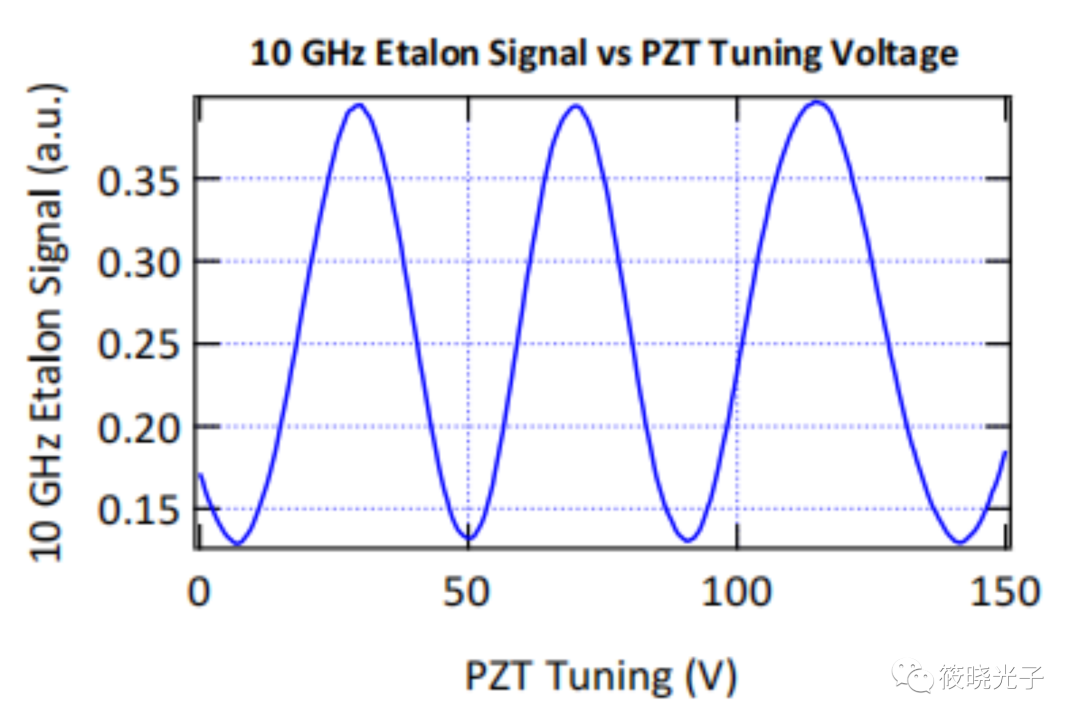

筱曉光子最新推出的950nm可調諧激光器，輸出波長范圍可以在920nm~1000nm內調諧，功率最大可達25mW（990nm處），SMSR超過90dB，波長掃描速度可達30nm/s，PZT的精調范圍超過10GHz。

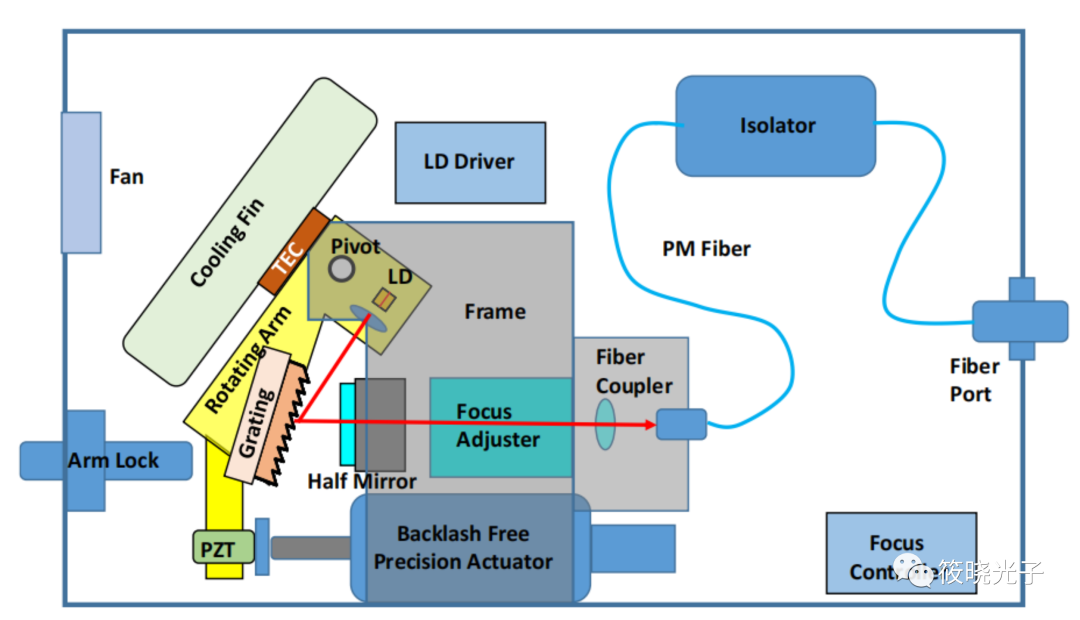

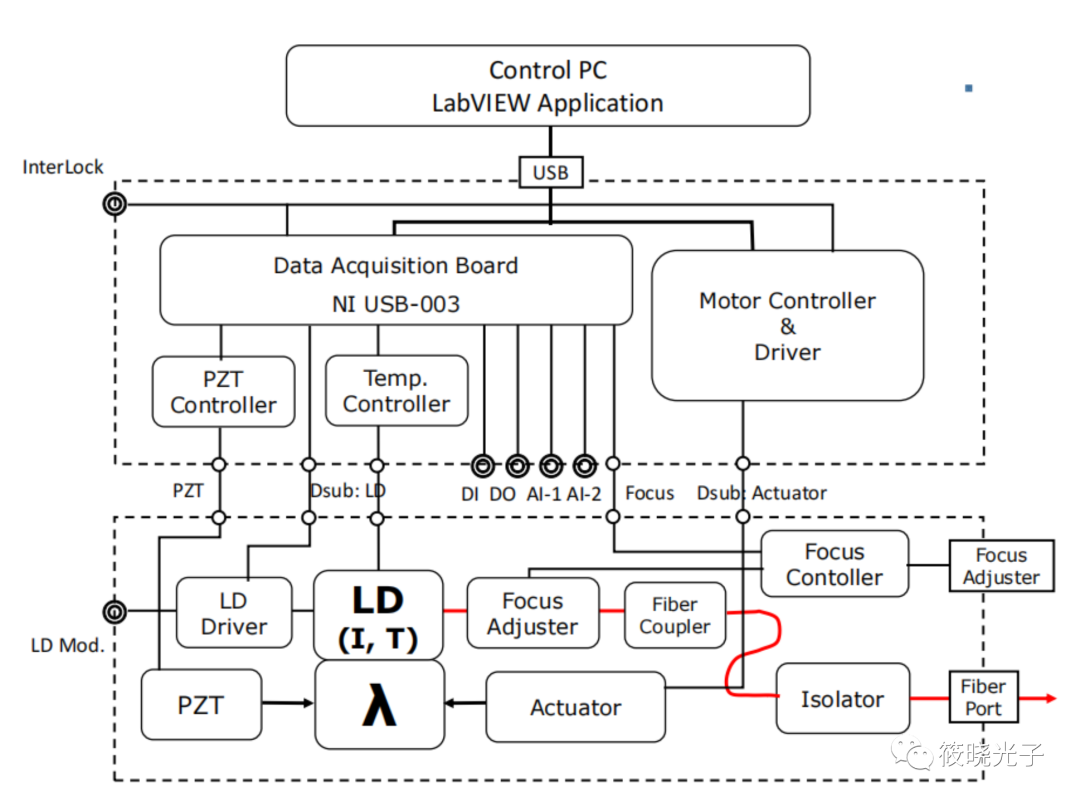

激光器的內部結構如下圖所示。LD光源和光柵相對靜止，固定在一個旋臂上，旋臂由精密電機和PZT共同控制，電機最小步進0.1pm，PZT使用0-150V電壓控制。通過控制旋臂的不同角度，可以選擇不同波長的一級衍射光通過半反鏡，這是一種典型的外腔式結構。一階衍射光通過半反射鏡射出后，并耦合到一根光纖上，對焦調節器會自動調整調節器到工作波長，補償LD準直透鏡的色散。LD溫度通過TEC控制，然后通過散熱片和風扇從激光頭上散熱。

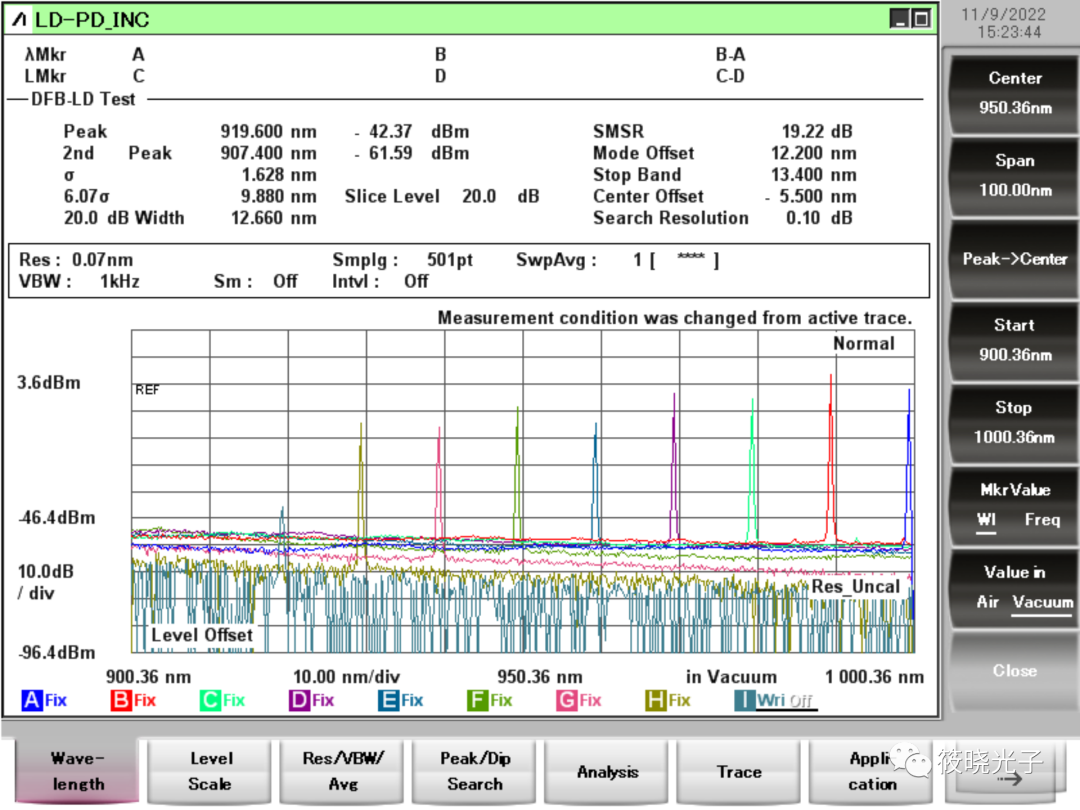

將激光器輸出連入光譜儀，間隔10nm測量一次光譜，得到如下光譜圖，可以看到激光可以覆蓋920nm~1000nm，功率在990nm處最大。
