利用SOA+TOF設計環形可調諧激光器 - 筱曉光子AOL實驗室⑤

2022-10-11 09:02:45

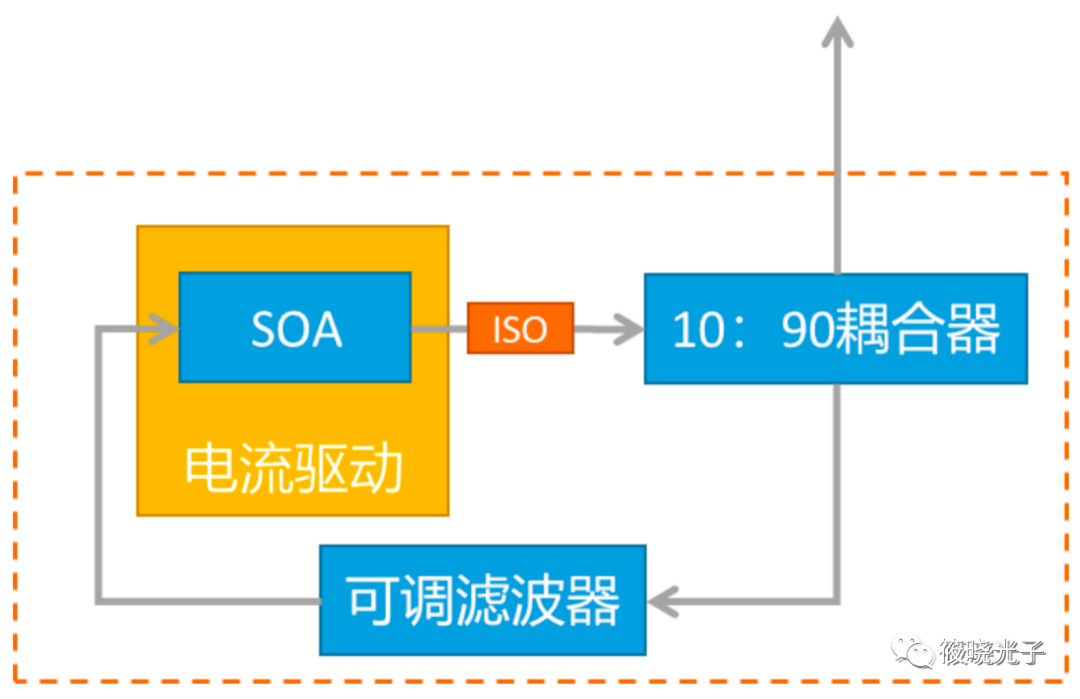

筱曉光子的光纖可調諧環形激光器結構設計如下，SOA在諧振環中同時扮演泵浦源和增益介質的角色，激發的ASE光在諧振環中起振形成激光，可調濾波器控制激光增益在頻域中的分布，最終起到調節激光波長的作用，光隔離器是為了避免諧振環中反向起振損壞器件。耦合器的分光比例還有優化的空間，對激光的線寬、功率都能起到優化的作用。

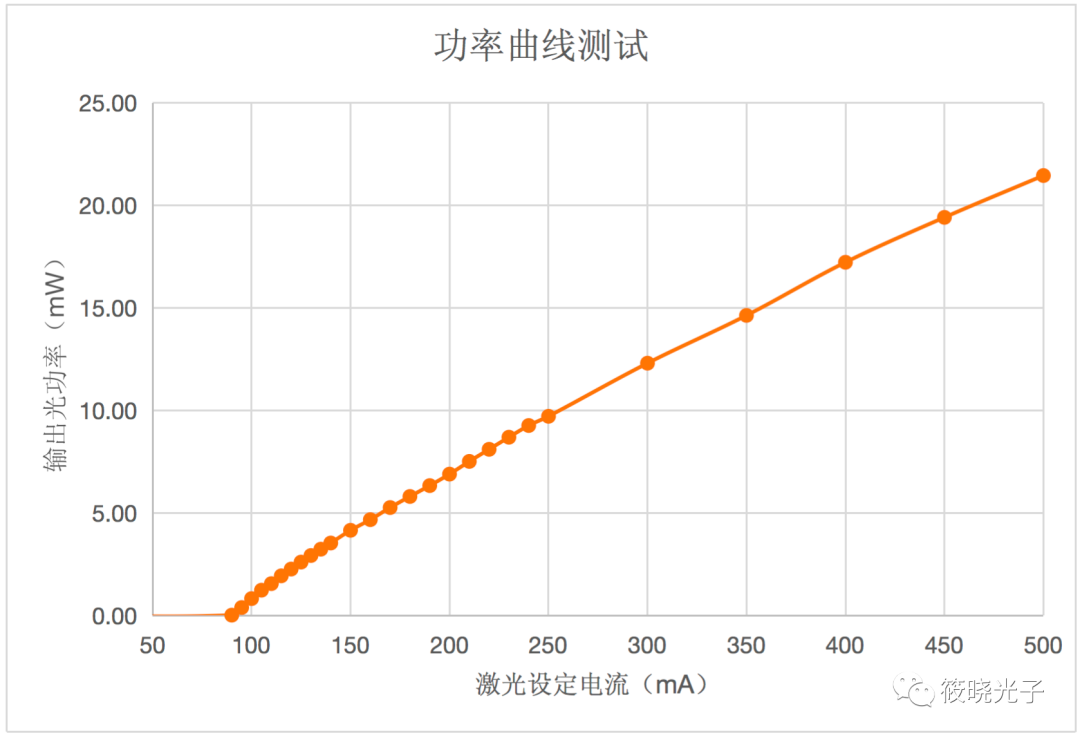

SOA，相較980pump+摻鉺的結構，具有響應速度快、體積結構小、自發輻射譜的波長范圍大等優點。我們通過控制注入SOA的電流值，實現對該可調諧激光器功率的調節，經測試，該可調諧激光器的電流-功率關系圖如下所示（在1550nm下測試）：
