NEL分布反饋式DFB激光器測試-筱曉光子實驗小分享③

2021-07-19 13:32:56

一NEL激光器介紹

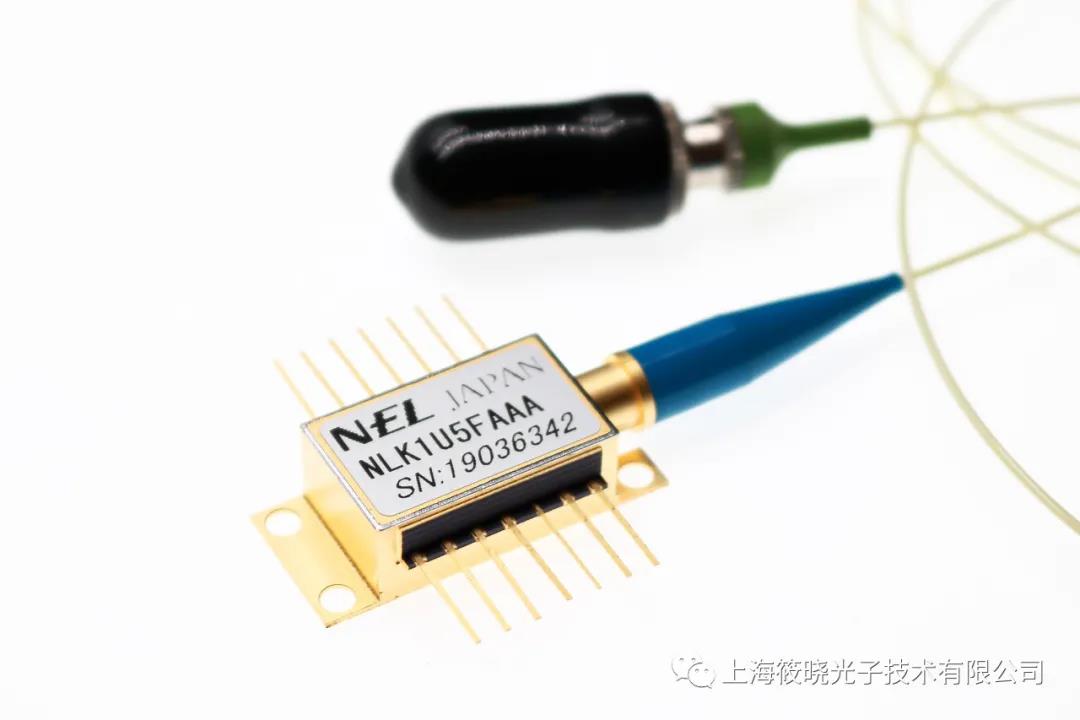

日本NTT Electronics公司 NEL激光器是基于半導體的DFB激光器，共有NLK和KELD兩個系列。

NLK系列的波長范圍從O-band至UL+-band，1260~1705nm，功率有10mW和20mW兩種可選；KELD系列為長波長激光器，波長范圍為1735~2330nm，功率有2mW、5mW和10mW可選。

該類型激光器非常適合氣體探測、光通訊等應用。

二、主要特點

半導體DFB激光器

波長范圍1735~2330nm

多種封裝可選，14pin 蝶形封裝、TO56和帶TEC的TO5

三、產品應用

近紅外氣體探測、分析

可調半導體激光吸收譜（TDLAS）

光纖傳感

四、測試過程

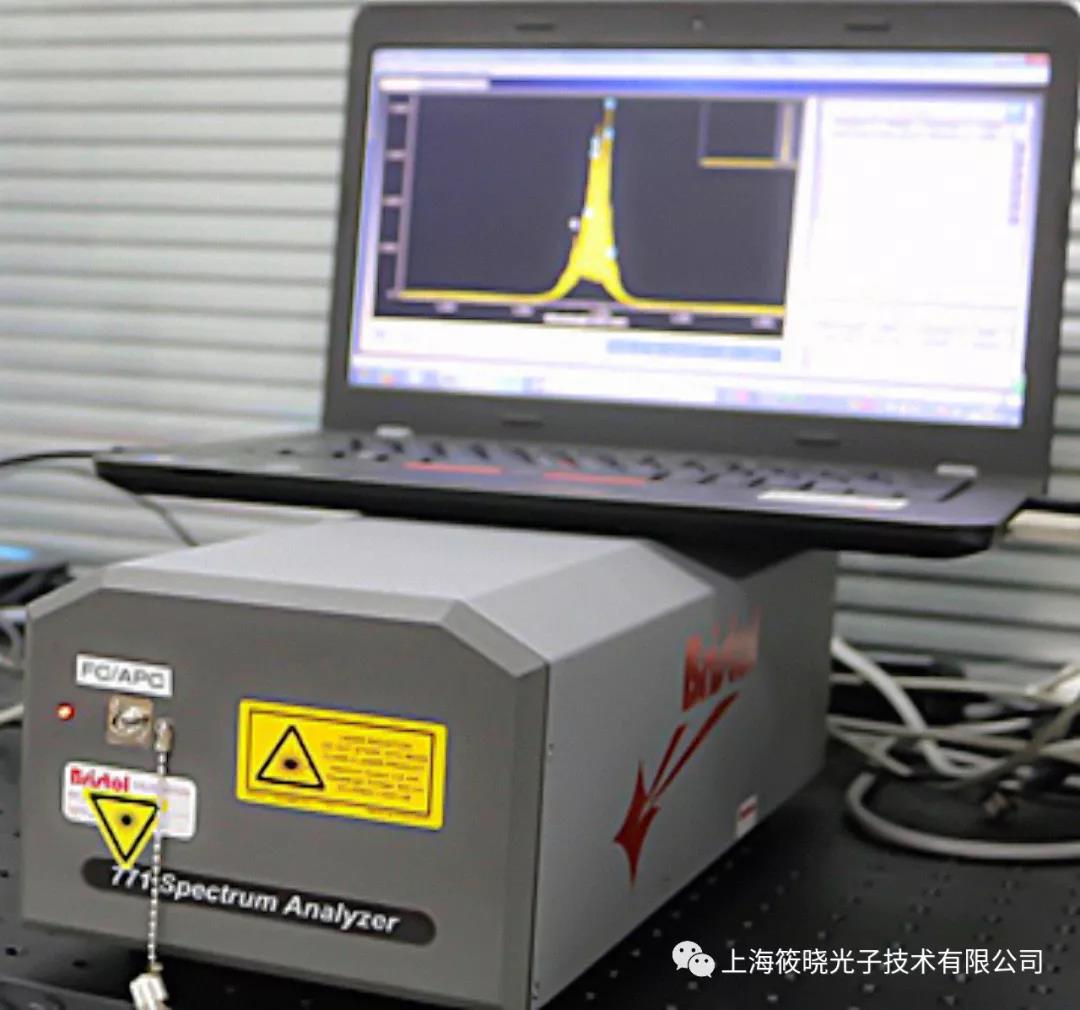

測試設備：Bristol高精度激光波長計

過程：

1）把激光器安裝到驅動裝置，打開軟件；

2）高精度波長計插入電源，連接USB電腦，打開軟件；

3）打開激光器，發出的激光對準波長計的輸入口；

4）在軟件上觀察波形變化。

五、測試結果

通過和普通的激光器作對比，我們來看NEL激光器的優勢。

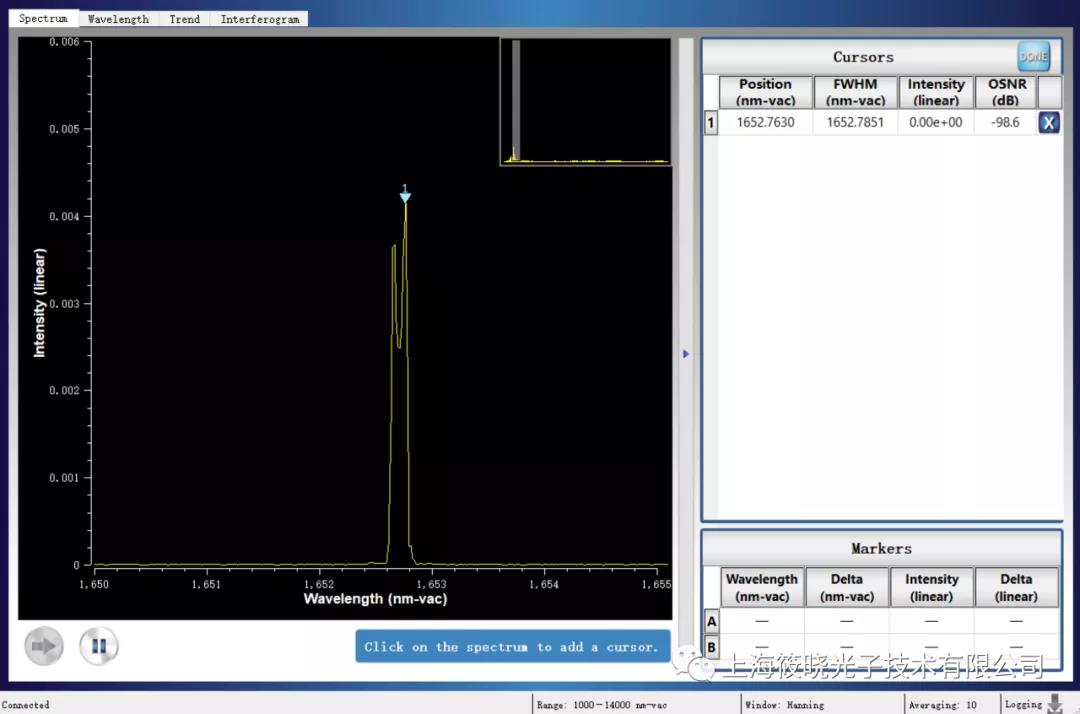

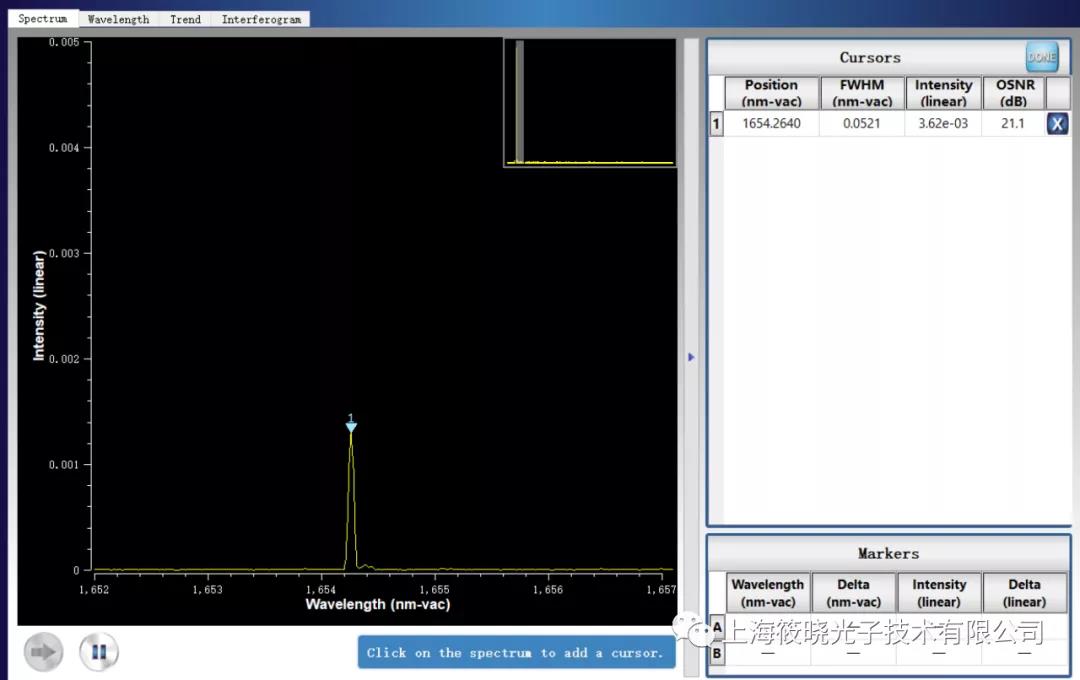

1，波長對比

（普通）

（NEL）

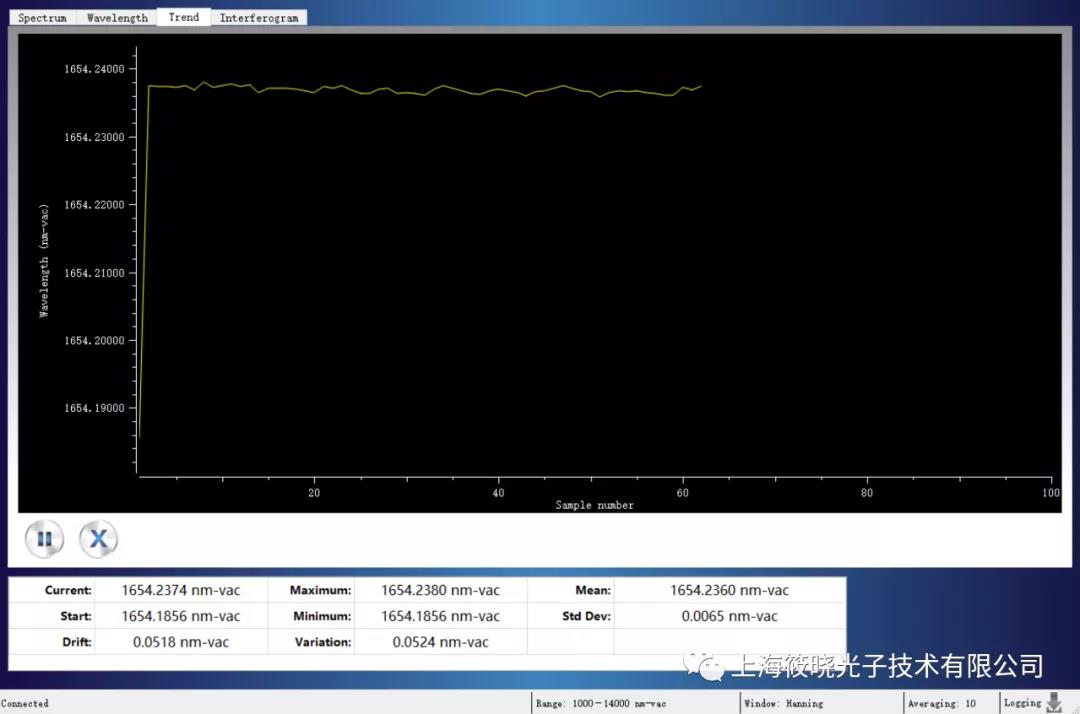

2，波長穩定性對比

（普通）

（NEL）

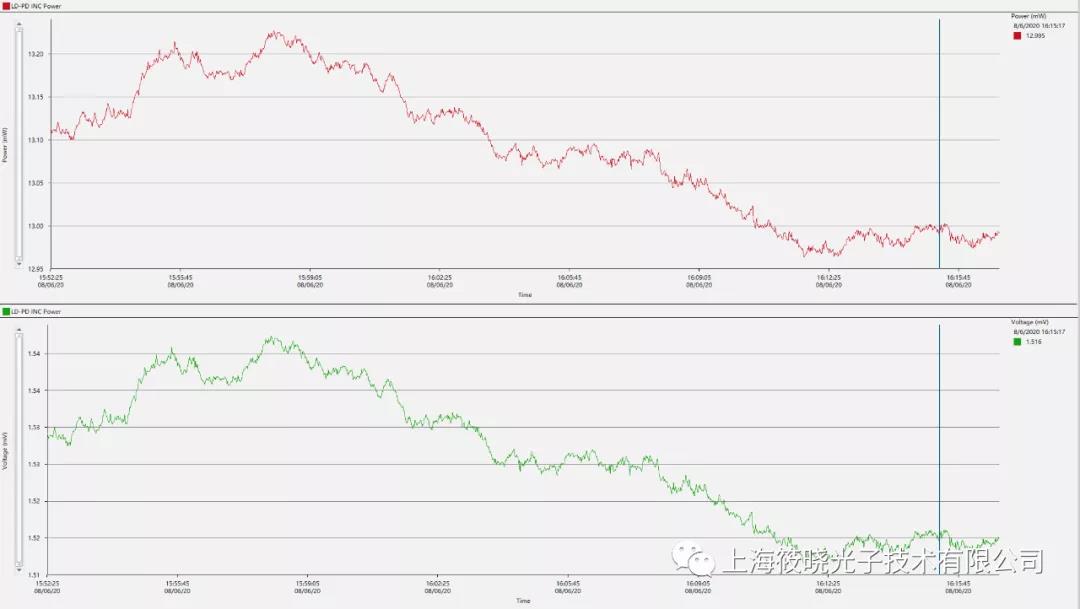

3，功率穩定性對比

（普通）

（NEL）

結論：

1）NEL激光器的光譜更好，在很高的精度范圍內不會出現雙峰現象；

2）相對比普通的激光器，NEL激光器的波長穩定性更好，波長基本不會出現波動；

3）NEL激光器的功率穩定性也更好，比普通的激光器穩定性高出2倍。
