產品特點

覆蓋從可見光到通信波長的寬光譜范圍機型

8種波長分辨率設置: 0.05 ~ 10nm

超寬可測功率范圍: -80 ~ +20dBm

波長精度: ±0.05nm

快速測量

采樣點數: 100001

鼠標和鍵盤操作

經過30多年的用戶意見反饋，前面板操作起來更加直觀、更易于操作。鼠標功能讓導航用起來更方便，用鍵盤可以輸入數字和文件名。

產品功能

多達16個指Ding數據分析功能

WDM (OSNR)分析

光纖放大器分析

DFB-LD分析

FP-LD (VCSEL)分析

LED分析

譜寬分析

陷波寬度分析

SMSR分析

PMD分析

光功率分析

顏色分析

光纖分析 (PK, BTM, WDM-PK, WDM-BTM)

Go/No-Go判斷

氣體凈化功能

AQ6370系列擁有高分辨率和高靈敏度，因此可以用它們檢測空氣中是否存在水分子。在近紅外光譜區域檢測出的水汽可以重疊或掩蓋實際被測設備的光譜特性。 AQ6374、 AQ6375B和AQ6376的單色鏡配有用于空氣凈化的閉環回路，通過后面板的端口不斷輸送純凈的凈化氣體如氮氣(或者甚至是干燥空氣)，這些光譜分析儀就可以測量不再受水汽吸收影響的光譜。

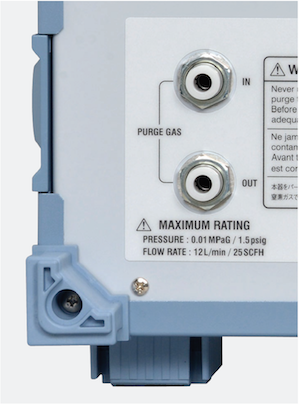

凈化氣體輸入/輸出

適用于高階衍射光的內置截止濾波器

      由于使用了衍射技術，單色鏡在某些情況下會產生高階衍射光，波長等于輸入波長的整數倍。

      AQ6370系列光譜分析儀配有一個截至濾波器，用于消除這些影響測量結果的假象。

      內置校準源

      環境溫度變化、振動和沖擊將影響光譜分析儀等光學精密產品的測量精度。為了讓O S A可以一直提供精確的測量，YOKOGAWA OSA都配有校準專用光源。

      校準過程是完quan自動的，只需兩分鐘即可完成。它包括:

光軸對準調節功能: 可以自動對準單色鏡的光路，以確保功率精度。

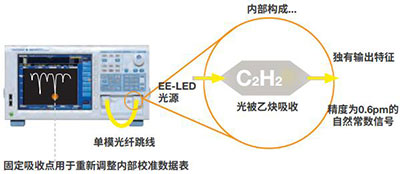

波長校準功能: 通過參考源可以自動校準光譜分析儀，以確保波長精度。

典型應用

      激光源特性分析

      現今，發射可見光到中波紅外波長的各種DFB-LD、 FP-LD和VCSEL光源已經被廣泛應用于不同應用領域中的不同器件或系統上，譬如:

電信: 玻璃光纖或塑料光纖布線。

工業: 條形碼掃描儀、 LiDAR表面掃描儀；

消費電子: Hi-Fi音響系統音頻輸出、激光打印機、電腦鼠標；

DFB-LD分析示例(AQ6370D)

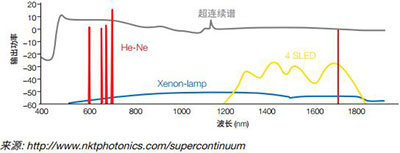

      超連續譜光源的特性分析

      超連續光是通過高度激勵光子晶體光纖等特殊材料的非線性光學效應，經由鎖模脈沖激光器(通常是飛秒摻鈦藍寶石激光器)泵浦后產生的。正所謂“寬闊如燈、亮如激光”，超連續光不但符合白熾燈和熒光燈光譜的超寬特性，還符合激光器的高空間相干性和超亮特性，從而使其能夠與光纖實現完quan耦合，為單模光束的優秀品質提供了有力保障。

      超連續譜光源如今被廣泛應用于各種領域，主要包括光學相干斷層分析、頻率計量學、熒光壽命成像、光通信以及氣體傳感等等。

      AQ6370系列憑其優越性能，可以成為超連續譜光源生產及生產后質量檢查過程中測試與展現產品特性的z佳儀器。

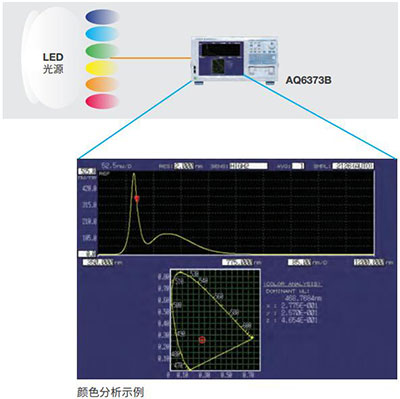

      可見LED測試

      可以測量和分析用于照明、指示、感測以及其它應用的可見LED的光譜。 AQ6373B和AQ6374支持大芯徑光纖的輸入，可以有效獲得LED光并對其光譜執行測量。內置色彩分析功能將自動對主波長和光源的色度坐標做出評價。

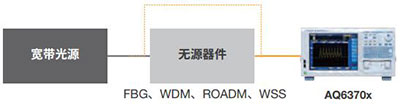

      結合ASE、 SLD以及SC等光源， OSA可以輕松評估WDM濾波器和FBG等無源器件。 AQ6370D系列出色的光學性能可以實現更高分辨率和更大動態范圍的測量。通過內置光濾波分析功能，可以同時報告波峰/波谷波長、功率、串?dāng)_和紋波寬度。

      光纖的波長損失特性分析

      光纖中的信號損失取決于光信號傳播的波長。其中的差異是由光纖吸收和瑞利散射效應造成的。材料和光纖類型會影響損失值: 對于石英單模光纖， 1.55μm光波的損失大約是0.2dB/km， 此為能達到的Min. 值；對于1.4μm附近的光波，由于水離子(OH)作用，損失會變大。此類光纖的波長損失特性分析需要測量較寬范圍的波長。

      通過與白光源相結合， AQ6374可有效測量較寬范圍的波長相關損失。損失值是以dB/km來顯示的。

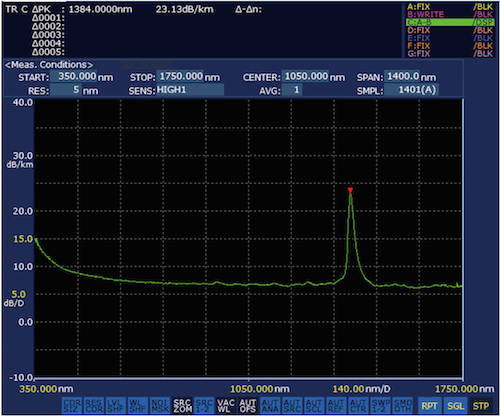

      使用AQ6374進行波長相關損失特性分析的測量示例。

      光纖布拉格光柵的特性

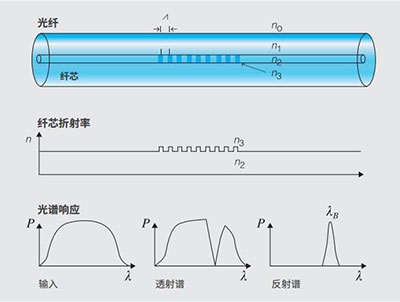

      光纖布拉格光柵(FBG)是一種分布有布拉格反射鏡的一小段光纖，它可以將特定波長的入射光反射出去，只傳播剩余波長的光。這是通過纖芯折射率發生周期性變化來實現的，即在纖芯形成一個特定波長的介質鏡。因此，光纖布拉格柵格可以用作內嵌光學濾波器，用來阻擋特定波長的光，或用作波長反射鏡。光纖布拉格柵格的應用主要在光通信系統: 可專門作為陷波濾波器使用，并且也可與光環形器或光分插復用器(OADM)一起被用于光多路復用器和多路解復用器。此外， 2-3μm波長區域的光纖布拉格光柵還可以作為直接傳感元件使用，用于地震儀器中的應變和溫度傳感以及惡劣環境下的壓力傳感。要描述FBG的特性， AQ6370系列的高波長分辨率和大動態范圍是必要的條件。

氣體探測與濃度測量

      與超連續(SC)或超輻射發光二極管(SLD)等寬帶光源一同使用時， AQ6370系列可以顯示被測氣體混合物的光吸收圖譜
