用于制造測試的理想性能

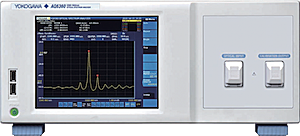

AQ6360滿足電信設備（如激光器、光收發器和光放大器）工業制造的典型測量需求。

● 波長范圍：1200~1650nm

● 波長分辨率：0.1~2nm

● 高波長精度：±0.02nm

● 高動態范圍：55dB

● 寬測量范圍：+20~－80dBm

● 掃描速度快兩倍

AQ6360的掃描速度比我們?yōu)檠邪l(fā)目的而設計的型號快兩倍。

● 自由空間光學輸入

● 自由空間光學輸入結構是保證高耦合效率和測量重復性的z有效方法。

● 雙重目的

● 支持單模和多模光纖

● 多功能

● 支持平面和角度拋光連接器

● 安心無憂

● 防損壞的內部輸入連接器

● 免維護

● 無內部光纖需要清潔

● 內置波長參考源（工廠選件）

● 節省空間的4U高度（比AQ6370系列低1U）

AQ6370D

shi界優秀的光學性能

波長范圍：600~1700nm

高波長精度：±0.01nm

高波長分辨率：0.02nm

大動態范圍：78dB(典型值)

寬功率量程：+20~-90dBm

快速測量：0.2秒(100nm跨度)

適用于單模和多模光纖

標準版和高性能版

AQ6370D共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。

高波長分辨率： 0.02nm

高波長精度：±0.01nm

高性能版：±0.01nm(C波段)

標準版：±0.02nm(C+L波段)

AQ6370                                                               AQ6360

AQ6370系列兼容操作

AQ6360沿用了我們OSA系列的屏幕和菜單布局――全shi界數以千計的用戶認可的直觀、易于使用的布局。

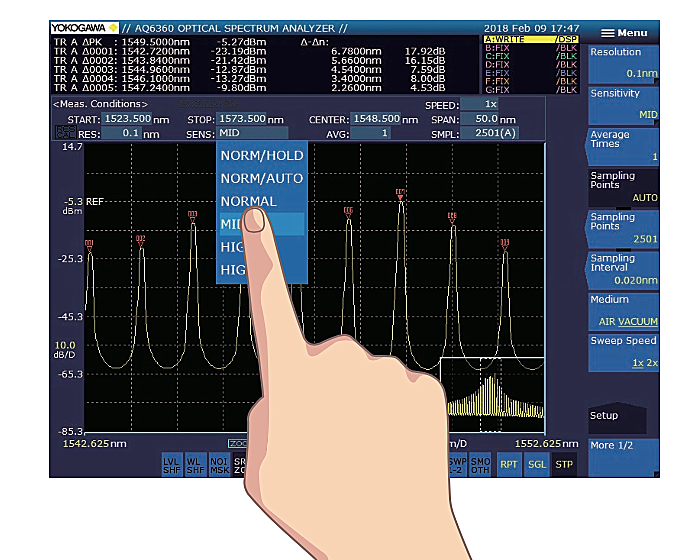

多點觸摸屏

點擊、拖動、縮小和放大。高分辨率、響應式8.4英寸多點觸控電容式觸摸屏使儀器操作變得簡單直觀。

● 內置分析功能可提高生產力

● 提供十多種數據分析功能，包括WDM（OSNR）、SMSR、DFB-LD、EDFA和光譜寬度。

● 遠程操作準備就緒

● 以太網和GPIB遠程接口

● AQ6360配備GP-IB和以太網接口，用于遠程訪問和構建自動測試系統。

● 兼容AQ6370D的遠程命令

● 其與AQ6370D和AQ6317指令兼容，便于編程。

產品應用

● 光有源器件(激光二極管/光纖激光器)

● 光無源器件(濾波器/FBG/特殊光纖)

● 支持應用光子設備的開發

● 醫療/生物：激光治療、DNA測序、顯微鏡

● 工業：激光微加工、激光打標機

● 家用電子設備：激光投影儀、下一代光盤、LED產品

● 測量傳感：激光雷達、干涉儀

● 電信：塑料光纖(POF)通信

● shi界優秀的光學性能

● 高波長分辨率 & 大動態范圍

本文檔中出現的“典型”是指“典型值”，僅供參考之用，不是規格值。

*1: 橫軸刻度：波長顯示模式

*2: 使用9.5/125μm單模光纖（帶PC型連接器），預熱1小時后，采樣分辨率≤0.05nm

*3: 使用9.5/125μm單模光纖（IEC60793-2定義的B1.1型，PC拋光，模場直

徑：9.5μm，NA：0.104~0.107）。

*4: 用內置參考光源或單縱模激光（波長1520~1560nm、峰值電平≥-20dBm、

jue對波長精度±0.003nm）執行波長校準后。

*5: 使用橫河單模光纖（帶標準APC連接器）。使用PC連接器時的典型值為15dB。

*6: 跨度：≤100nm，采樣點數：1001，平均數：1。

*7: 由于規格或功能的改變，AQ6317系列的某些命令可能不兼容。

*8: 液晶顯示屏上可能有一些像素永遠不亮或始終點亮（包括RGB像素總數的0.002％或

更少）。這些像素不是缺陷。

*9: 當安裝有內置校準光源時。

型號及后綴代碼

*1: 使用單模光纖(ITU-T G.652)、開機預熱（預熱時，進行掃描寬度100nm以上、VBW=10kHz以上的重復掃描）2小時后，自動光軸定位后，恒定的室溫

*2: 內置波長校正用光源選件、實施波長校正Wl cal (ref)后、恒定的室溫

測量前至少預熱儀表2小時，進行掃描寬度≥100nm, VBW=10kHz的重復掃描

*3: 自動光軸定位后完成波長校準（Wl Cal）,使儀表在恒定溫度下，除非另有說明。使用回波損耗大于40dB的單模光纖(ITU-T G.652)或多模光纖(50 μm/125 μm)或者回波損耗大于38dB的多模光纖(62.5 μm/125 μm)。

*4: 內置波長校正用光源選件，波長校準Wl Cal (Ref)后，單模光纖

LD芯片和TOSA

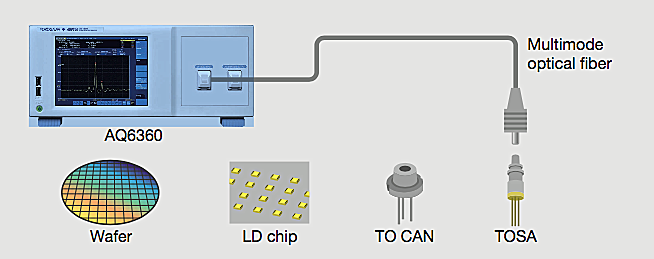

AQ6360通過用于晶圓、LD芯片、TO CAN和TOSA測量的自由空間激光束的多模光纖，提高測量效率。這是由于OSA的自由空間輸入結構，該結構支持多模光纖，而不會出現多模和單模光纖不匹配時發生的高插入損耗。

可以快速準確地測量激光邊模抑制比（SMSR）。

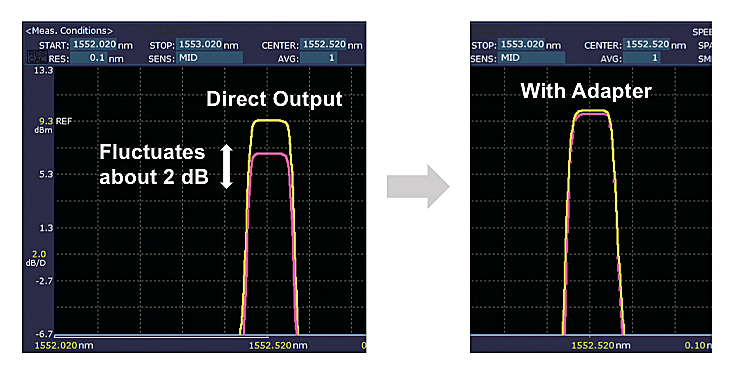

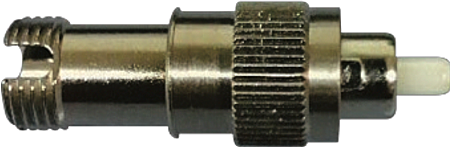

NA轉換適配器

數值孔徑（NA）轉換適配器使得多模光纖測量更精確更穩定。其是專門為橫河OSA設計的獨te適配器。

DFB-LD光譜(GI 50/125 μm)

光收發器

結合誤碼率測試（BERT）設備，AQ6360可以測量收發器和LD模塊的中心波長和光譜寬度。

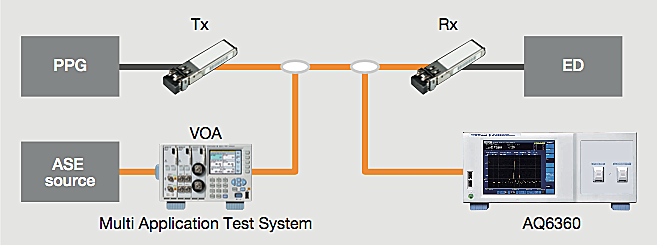

為測試光收發器的BER曲線，將ASE源的寬帶光加入信號中。AQ6360具有高靈敏度，因而能夠比低性能非光柵設計更精確地測量OSNR條件。

光放大器

AQ6360可以通過“EDFA-NF”的分析功能非常簡單的計算出析摻鉺光纖放大器的噪聲系數。放大器測試的典型測量設置包括一組波分復用激光器、一個用于調諧激光器功率電平的衰減器、一個光譜分析儀。OSA需要兩個高分辨率頻譜。一條曲線在擴增前獲取，一條曲線在擴增后獲取。從獲得的光譜中，EDFA-NF分析功能自動檢測激光峰值，提取所需的測量值，執行計算并顯示DUT中GAIN和NF值表格。

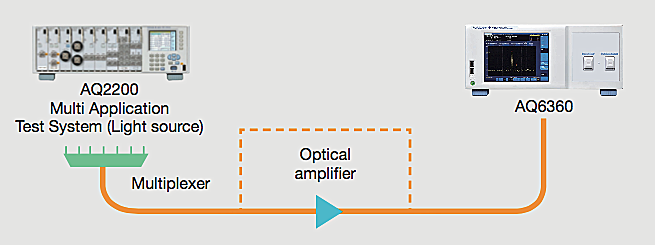

光放大器測試的典型實驗設置

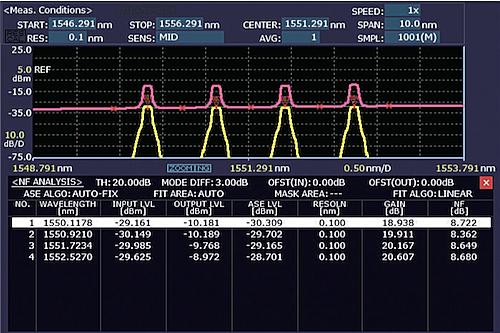

光放大器分析的自動化程序提供一個包含相關參數的表格
