應用

WDM傳輸系統

激光器/光收發器

光有源器件(激光二極管/光纖激光器)

光無源器件(濾波器/FBG/特殊光纖/FBG/WSS） )

支持應用光子設備的開發

醫療/生物：激光治療、DNA測序、顯微鏡

工業：激光微加工、激光打標機

家用電子設備：激光投影儀、下一代光盤、LED產品

測量傳感：激光雷達、干涉儀

電信：塑料光纖(POF)通信

shi界優秀的光學性能

高波長分辨率 & 大動態范圍

產品特點

優秀的光學性能

更清晰、更深入、更精確

高波長分辨率：5pm

高波長精度：±5pm

動態范圍：65dB

高雜散光抑制比：80dB

快速測量

即使在高分辨率和高樣本數的情況下

新靈敏度模式“RAPID”提高了測量速度

自動波長校準

使用內置光源進行全自動定期波長校準

使用外部光源進行半自動波長校準

氣體凈化功能

減小在1380nm左右的水汽吸收光譜的影響

大LCD觸摸屏

延續眾多用戶認證的易用操作性

觸摸屏使操作更加直觀

面向DUT的測試應用程序 (APP)

直接進行復雜的測試過程

預安裝測試應用程序

可添加新應用程序和自定義應用程序

良好適應各種應用程序

激光器和光收發器（PEAK、SMSR、OSNR）

光放大器（增益、噪聲系數）

寬譜光源

無源光學器件； 光纖、光濾波器、FBG（光纖布拉格光柵）、 ROADM（可重構光分插復用器）、 WSS（波長選擇開關）

5pm高波長分辨率

AQ6380達到5pm的波長分辨率。它能夠分離緊密分配的DWDM通道和光收發器的調制側峰值。

提示：除非另有說明，否則所有規格在以下條件下均有效：23℃ ±3℃，預熱1小時或更

長時間后，脈沖光測量模式關閉，大動態范圍模式關閉，橫軸刻度：波長，縱軸刻

度：jue對功率。

*1：通過PC類型連接器使用9.5/125μm單模光纖，使用內置參考光源進行光軸對準和

波長校準后

*2：波長分辨率設置：≥ 0.1nm

*3：分辨率：0.005nm，采樣點數：AUTO，不包括靈敏度RAPID1和NORM_HOLD

*4：使用單縱模激光器（波長：1520 ~ 1560nm、峰值功率：≥ ?20dBm、功率穩定

度：≤ 0.1dBpp和波長穩定度：≤ ±0.001nm）以RBW校準的波長執行RBW校準后

*5： TRAD模式：適用于CW光和脈沖光測量，RAPID模式：適用于CW光測量

*6：分辨率：0.1nm，采樣點數： AUTO

*7： 1523nm，大動態范圍模式： SWITCH

*8： HeNe激光器（1523nm），波長分辨率：0.1nm、1520nm ~ 1620nm（峰值波長

±2nm除外）

*9：通過PC連接器使用橫河的主單模光纖

*10：典型值

*11：由于規格或功能的改變，AQ6317系列的某些命令可能不兼容。

*12： LCD可能有極少的不良像素（不超過0.002%，包括RGB在內的所有像素）。LCD

像素有時均勻發光，有時不均勻發光，這些不是故障，敬請諒解。

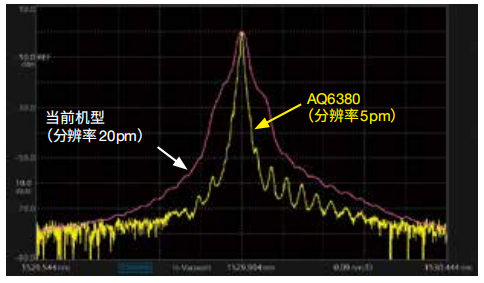

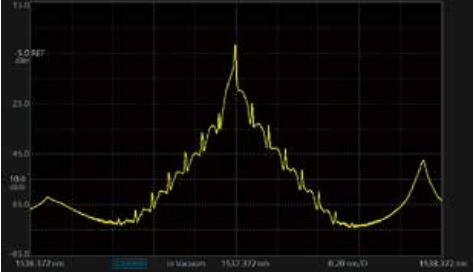

10G光收發器的調制光譜

寬波長范圍和可變分辨率支持各種應用

AQ6380的波段為1200~1650nm，因此一個單元可以滿足多樣化的波長測量需求。并且，波長分辨率可以5pm到2nm不等，支持從窄帶峰值/陷波測量到寬帶光譜測量的廣泛應用。此外，增加分辨率通常有助于提高低功率信號的測量速度和測量精度。

光濾波器的透射光譜

65dB動態范圍

AQ6380單色鏡具有更陡峭的光譜特性，可以有效分離相近的信號，如外腔激光器的殘余縱模，并執行精確測量。

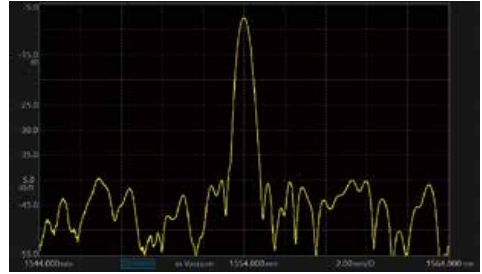

外腔激光器的光譜

80dB雜散光抑制

雜散光是由單色鏡內入射光的漫反射引起的光學噪聲。在激光SMSR測量等情況下，同時測量多個不同等級的光譜時，雜散光可能會干擾測量；因此，需要高雜散光抑制性能。

AQ6380提供大動態范圍測量，具有80dB的出色雜散光抑制性能。此外，由于測量原理，不會產生雜散噪聲。

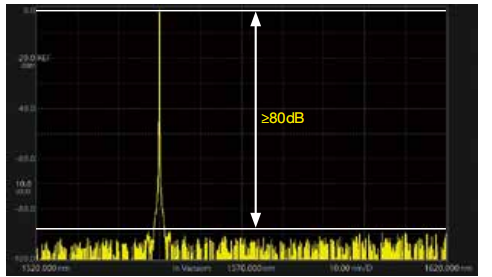

雜散光抑制性能

±5pm波長精度

AQ6380在C波段提供±5pm，以滿足嚴格的精度要求。它還可以在S和L波段提供±10pm,在整個波長范圍內提供±50pm。有了這樣的精度，一些應用可能不再需要光波長計。使用內置波長參考光源進行定期自波長校準，確保每次測量的長期穩定性。

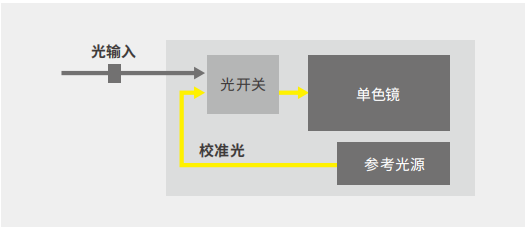

自動波長校準保持高精度

環境溫度變化、振動和沖擊將影響光譜分析儀在內的光學精密產品的測量精度。

AQ6380具有自動校準功能，能夠長期提供高精度測量。

? 通過內部光源可以完quan自動且定期執行波長校準，無需外部光纖線。

? 它還支持使用外部光源執行波長校準?？梢酝ㄟ^(guò)設置外部光源的精確波長來執行校準。

單模光纖輸入

AQ6380的光輸入使用PC型單模光纖，即使連接PC型光插頭，光反射衰減也能達到30dB或更高。因此，它減少了對反射敏感光學器件測量的影響。

減少水汽吸收的氣體凈化功能

在近紅外波長范圍內，由于空氣中水汽的影響，存在觀察到強烈光吸收的波長區域。在光譜分析儀的測量中，有一個可明顯檢測到單色鏡內水汽的光吸收特性的波段。這種現象會干擾適用波段范圍內的精確光譜測量。

AQ6380配備凈化裝置，通過背面板上的專用端口持續供應氮?dú)饣蚋稍锟諝?，以更換單色鏡內的空氣。因此，它可以實現精確的光譜測量，而不受水汽的光吸收現象的影響。

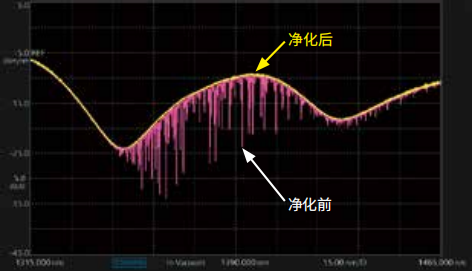

凈化效果

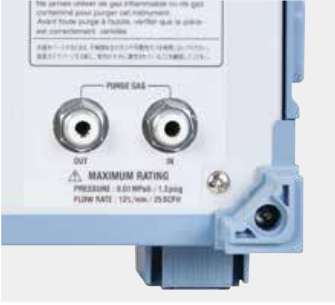

凈化氣體端口（輸入和輸出）

提高測量效率和生產率

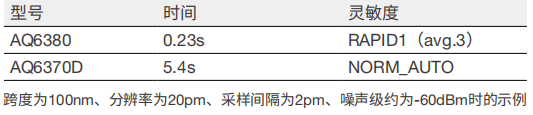

測量速度高達20倍

通過專用于CW光的新型靈敏度模式“RAPID”，測量速度比

傳統機型快至少20倍。

與傳統機型相比

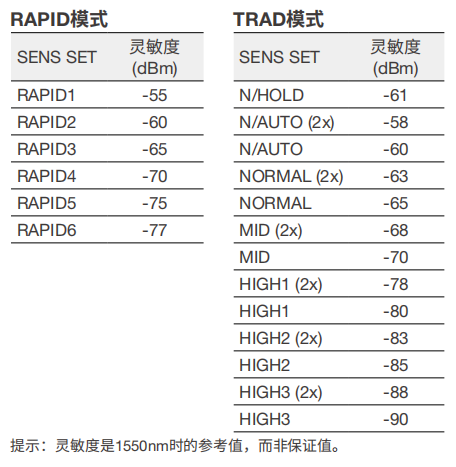

用于優化測量時間的新靈敏度設置

靈敏度的設置是影響測量時間的重要因素之一。AQ6380有2種模式和19種靈敏度設置，因此根據光信號類型和zui低靈敏度要求選擇zui佳靈敏度可以縮短測量時間。 也可以通過數值設置靈敏度。通過直接輸入所需的Min. 靈敏度，自動選擇適當?shù)撵`敏度設置。

RAPID：專用于CW光的快速測量靈敏度模式

TRAD：支持CW光和脈沖光的傳統靈敏度模式

向下兼容遠程接口，便于測試系統升級

AQ6380使用遠程控制接口（以太網或GP-IB），輕松構建自動測量系統。

遠程命令集符合與AQ6370系列和AQ6319兼容的可編程儀器標準命令（SCPI）以及專有AQ6317兼容命令。因此，現有測量系統很容易升級。

內置分析功能免除了后期的數據處理工作

AQ6380具有內置分析功能，用于表征各種光學系統和設備(如WDM系統、DFB-LD、EDFA和濾波器）的光譜特性?？梢宰詣?dòng)計算被測設備的主要參數，這將有助于實現快速測量。

分析功能包括：

? DFB-LD

? FP-LD

? LED

?譜寬（峰值/陷波）

? SMSR

?光功率

? WDM（OSNR）

? EDFA（增益和NF）

?濾波器（波峰/波谷）

? WDM濾波器（波峰/波谷）

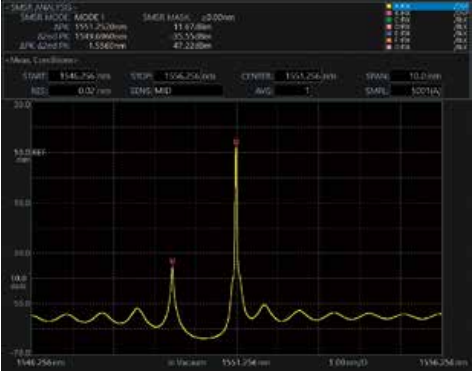

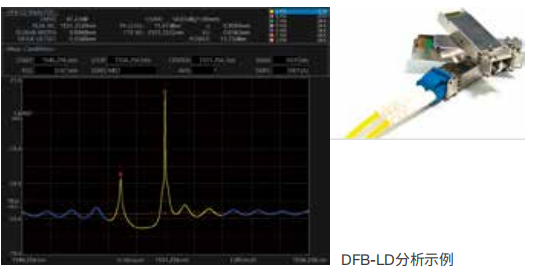

SMSR分析示例

面向DUT的測試應用程序（APP）

簡化了測試過程

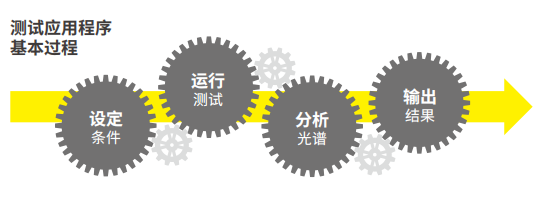

應用程序（APP）模式將多功能OSA轉換為專用于被測設備（DUT）的機器。

APP模式提供DUT特定的用戶界面，該界面引導用戶從配置設置到測試結果輸出，而無需用戶了解各種OSA設置。

AQ6380預裝了一些基本應用程序，如WDM測試、DFB-LD測試和FP-LD測試。此外，還可以從橫河網站上下載應用程序，并添加到AQ6380上進行使用。

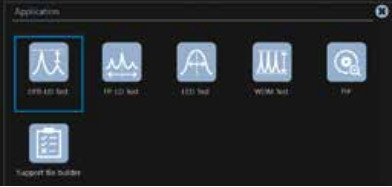

APP菜單窗口

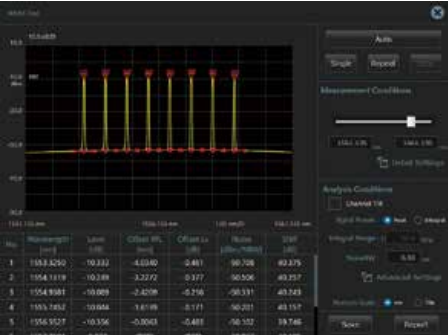

WDM測試應用程序

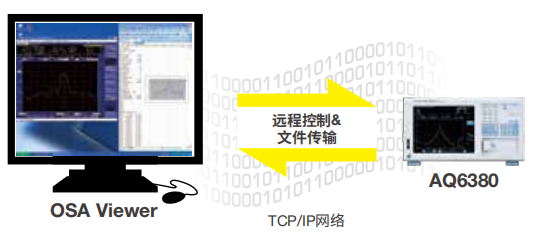

OSA Viewer可在PC上實現仿真和遠程控制

可以使用OSA Viewer的PC端軟件對AQ6380實現仿真和遠程控制。

OSA Viewer具有用戶界面和分析功能，允許研發和生產用戶在遠程PC或筆記本電腦上輕松查看和分析AQ6380波形。

主要功能：

? 顯示和分析波形數據

? 實時遠程控制AQ6380

? 使用AQ6380進行文件傳輸

實時遠程控制

? 可以通過直接連接或通過網絡遠程控制AQ6380。

? AQ6380上的屏幕圖像實時顯示在PC屏幕上。因此，可以像直接使用AQ6380一樣進行操作。

? 保存在AQ6380上的數據文件可以在遠程控制過程中傳輸?shù)絇C。

使用案例

? 研發：執行評估、測量數據分析、遠程生產線測試條件優化和故障排除

? 生產：遠程生產線測量結果收集和分析

提示

? OSA Viewer為選件。

用戶友好的多點觸摸操作和連接

值得信賴的設計和可操作性

AQ6380基于橫河40年的用戶經驗，具有易于使用的前面板設計和直觀的可操作性。直觀的用戶界面在研發和制造測試等領域受到用戶的高度重視。

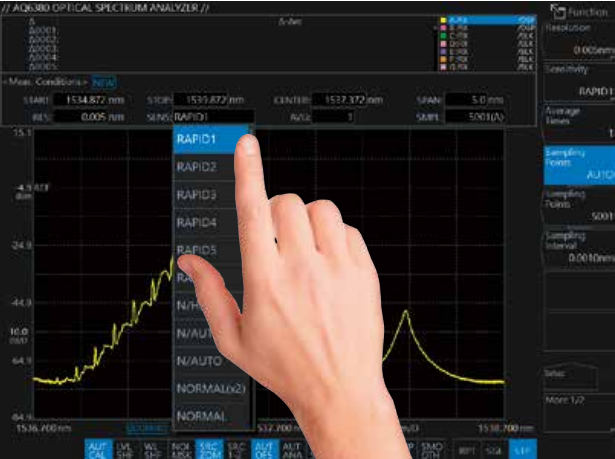

大LCD觸摸屏

高分辨率、反應靈敏的10.4英寸多點觸摸電容式觸摸屏使設備操作更加簡單和直觀。用戶可以更改測量條件、執行分析、更改光譜視圖，就像操作平板電腦設備一樣。在光譜視圖中，只需通過輕觸和拖動，即可縮放或移動波形視圖

USB端口

AQ6380具有與USB存儲設備、鼠標和鍵盤兼容的USB端口。文件功能允許用戶將數據和屏幕截圖保存到內存或USB存儲器中，用于創建測試報告。通過將鼠標或鍵盤連接到USB端口，可以像操作PC一樣舒適地操作AQ6380。

增強功能鍵

AQ6380通過在前面板上的按鍵添加常用鍵，如掃描控制 Auto/Repeat/Single/Stop

、分辨率設置和靈敏度設置，大大提高了可操作性。也可以在顯示屏上彈出功能鍵進行觸摸操作

通過LAN進行數據訪問

標準LAN端口可以方便地訪問存儲在內存中的文件，并能夠從PC遠程更新固件。

測量應用

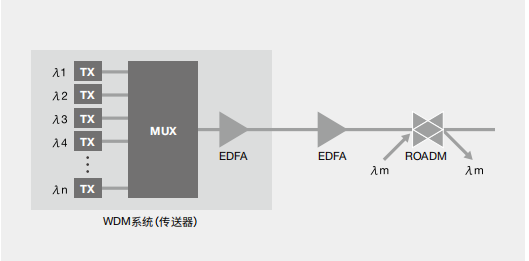

WDM傳輸系統

為了測試多通道、窄間隔WDM系統，需要高光譜測量性能來測試系統的內部電路板（如激光模塊和光收發器）和系統的最終輸出信號。這包括同時測量峰值和OSNR。 AQ6380動態范圍可以進行DWDM傳輸系統的精確OSNR測量。通過內置的WDM分析功能，不但可以分析被測波形，還可以同時顯示多達1024個通道WDM信號的峰值波長、峰值功率和OSNR。

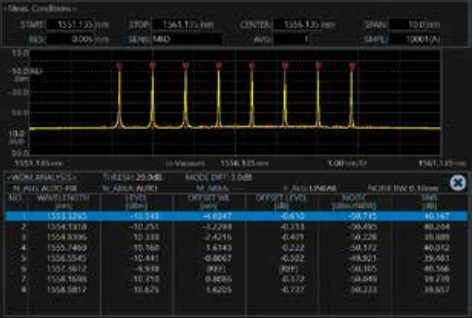

DWDM OSNR分析示例

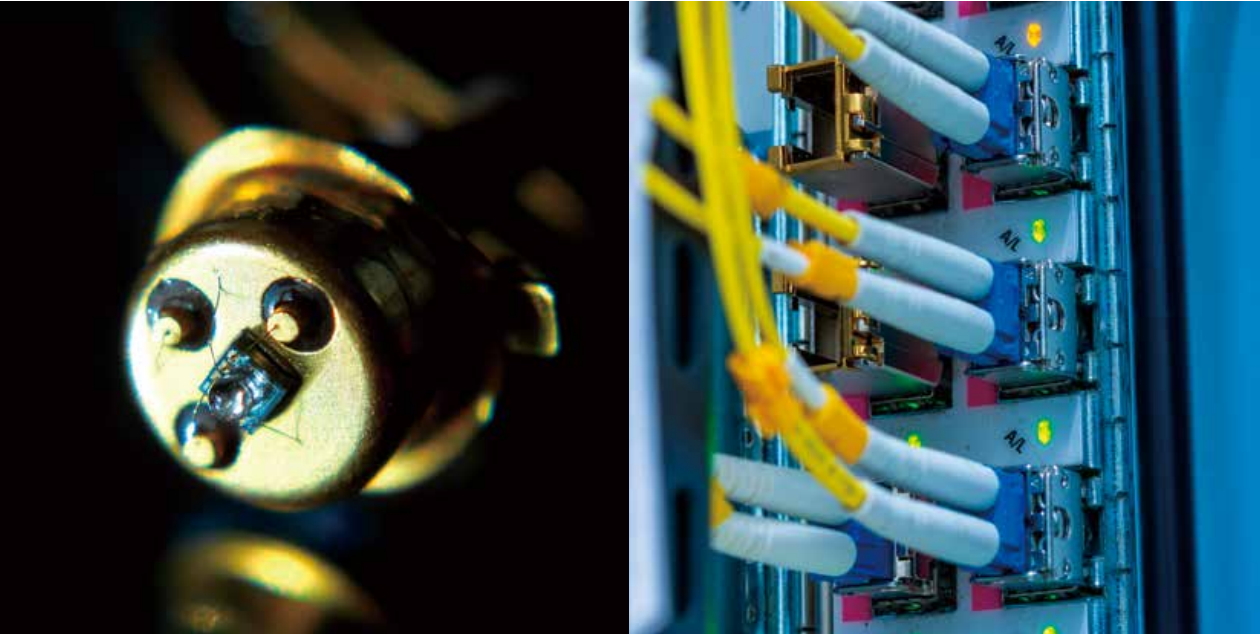

激光器/光收發器

WDM傳輸系統中使用的光學器件（如激光設備、激光模塊和光收發器）的測試也需要高精度。

這些應用可能包括：

? 光收發器和轉發器的調制信號測量。

? 通過WDM技術測量超過100G的所有通道的光收發器

AQ6380清晰的光譜特性和高雜散光抑制性能使其能夠近距離觀察和準確測量光譜峰值。

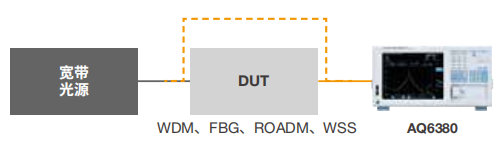

無源器件（FBG/WSS）

結合ASE、SLD或超連續（SC）光源等寬帶光源，AQ6380可 以輕松評估WDM

濾波器、FBG、ROADM和WSS等無源器件。AQ6380出色的光學性能可以實現更高分辨率和更大動態范圍的測量。通過內置光濾波分析功能，可以同時測試波峰/波谷波長、功率、串?dāng)_和紋波寬度。

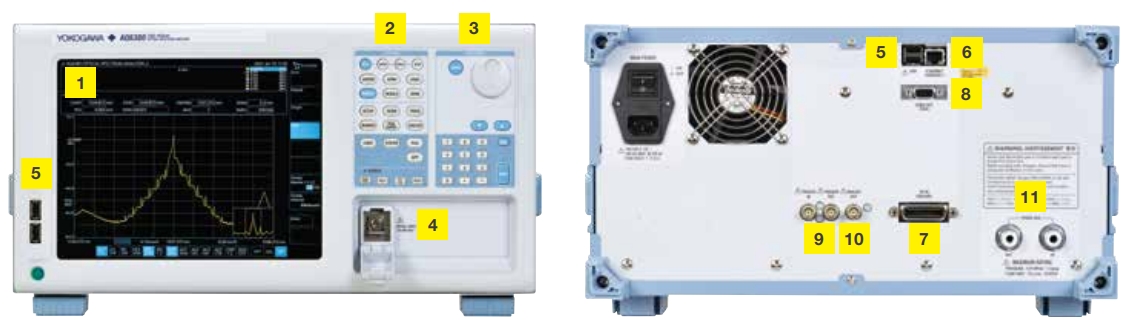

1 觸摸屏顯示

顯示測量條件、光譜波形和分析結果。幾乎所有操作都可以通過觸摸屏進行。

2 功能鍵

常用鍵的主操作菜單和快捷方式。

3 數據輸入

數字鍵盤、向上/向下鍵和旋鈕，方便快捷地進行各種設置，如測量參數、標

簽、光標位置。

4 光輸入

使用光纖電纜輸入測試中的光信號。可使用連接器適配器（另售）更改輸入連

接器的類型。

5 USB

支持USB數據存儲設備、鼠標和鍵盤。

6 以太網（10/100/1000BASE-TX）

用于遠程控制、數據傳輸和固件更新的網絡接口。

7 GP-IB

遠程控制接口

8 視頻輸出（VGA）

將儀器屏幕輸出到外部監視器。

9 觸發輸入和輸出

用于脈沖光測試或再循環回路試驗的外部觸發信號輸入

10 模擬輸出

根據光譜強度輸出模擬電壓，用于示波器等穩定性測試。

11 凈化氣體輸入和輸出

用于凈化氣體循環的供應和排氣口，以減少單色鏡中的水汽。

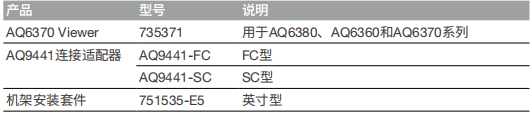

型號及后綴代碼

AQ9441連接適配器（用于光輸入）

橫河為保護quan球環境采取的措施

? 橫河電子產品均在經過ISO14001認證的工廠里開發和生產。

? 為保護quan球環境，橫河公司的電子產品均按照橫河公司制定的“產品設計環境保護指南”和“產品設計評定標準”進行設計。

此為符合輻射標準EN61326-1和EN55011的A類儀器，專門用于工業環境。

在住宅環境中使用此產品會產生無線電干擾，在此情況下，用戶需對自己造成的干擾負責。

本樣本中出現的任何公司名或產品名是相應公司的商號、商標或注冊商標。

注意

使用產品前務必仔細閱讀操作手冊，以保障操作正確與安全。
