工作波段：600-1600nm；PER分辨率：0.05 dB；PER精度：0.05 dB+PER*0.7%；輸入接口：FC/LC/SC 光纖連接器、自由空間光適配器、光纖陣列適配器；輸入光功率范圍：-65~11dBm @ 1310/1550nm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80100217 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
產品描述
它有一個用于遠程控制的全速USB 2.0端口，一個用于不同CUBE之間互連的UART端口，兩個用于PM光纖自動對準系統閉環控制的模擬輸出，以及兩個用于測量和控制同步的通用TTL輸入/輸出。CUBE-ER100可以與偏振Max. 化立方體CUBE-PM100配合使用，在不拼接直列偏振器和PM連接器的情況下，對PM光纖卷軸、線圈和組件進行快速準確的PER和角度測量。
CUBE-ER100模塊有一個FC適配器作為默認輸入；其他輸入配件可用于SC和LC連接器、PM準直器、光纖陣列、PIC芯片、自由空間平行光束和自由空間點光源。CUBE-ER100模塊還可以堆疊，以同時測量永磁耦合器、永磁分路器、鈮酸鋰IOC等的多個輸出。
工作波段 | 600-1600nm |
校準波長 | 630, 850, 980, 1060, 1310, 1550 nm |
PER范圍@1310 or 1550nm | 0~52dB 輸出功率 -5 to 11dBm @1550nm 0~50dB 輸出功率 -5 to 11dBm @1310nm 0~40dB 輸出功率 -20 to -5dBm 0~30dB 輸出功率 -30 to -20dBm |
PER范圍 @ 630, 980, or 1060 nm | 0~40dB 輸出功率 -5 to 11dBm 0~35dB 輸出功率 -15 to -5dBm |
輸入接口 | FC/LC/SC 光纖連接器 自由空間光適配器 光纖陣列適配器 |
輸入光功率范圍 | -65~11dBm @ 1310/1550nm |
PER分辨率 | 0.05 dB |
PER精度 | 0.05 dB+PER*0.7% |
角度分辨率 | 0.028° |
jue對角度精度 | 1° |
角度重復性 | ±0.06° |
光功率測量精度 | ±0.5 dB |
光功率分辨率 | 0.02 dB |
測試速率 | 正常模式下，每秒最多10次測量 跟蹤模式下，每秒最多可進行50次測量 |
測試模式 | 連續、跟蹤和手動模式 |
工作溫度 | 0~40 ℃ |
顯示 | 2.42" 128x64 OLED graphic display |
電源 | DC 15V / 1A |
通訊接口 | USB and UART |
GPIO（通用輸入輸出端口） | DB9連接器，包括兩個模擬輸出、兩個TTL輸入/輸出觸發器 |
尺寸 | 63.5 x 63.5 x 85 mm |
注意：
1.表格內數據均在23±5℃時給出
2. 帶窄鍵的FC/PC連接器
3. 功率范圍可擴展至14dBm~-69dBm，波長范圍可擴展到800nm~1650nm。

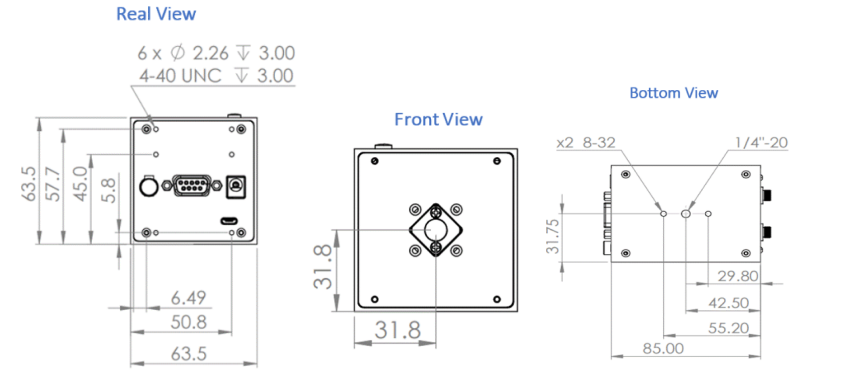

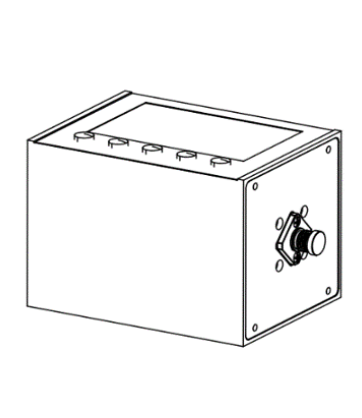

尺寸圖
型號模板：
CUBE-ER100 | -XX | -X | -X |
Connector Type — FC, SC, LC | S—Standard mode（標準模式） | 6— 600~1600nm | |
E—Extended power range（功率擴展型）: 14 ~ -69 dBm | |||
C—Customized Model |
配件：
CUBE-ER100-A | -XXX |
L40 — Lens assembly for free-space beam (f=40mm) | |
FA — 1D fiber array adapter for the fiber array with width of 1~5mm | |
COL — Collimator holder（準直器夾持器） | |
FAH — Fiber array holder（光纖陣列夾持器） | |
MTP — MTP or MPO connector（MTP或MPO連接器） | |
10A — High power attenuator (10dB)（高功率衰減） | |
20A — High power attenuator (20dB)（高功率衰減） | |
LC — LC optical input adapter（LC接頭） | |
SC — SC optical input adapter（SC接頭） | |
FC — FC optical input adapter（FC接頭） | |
IC — Communication cable between （通信電纜） |
校準標準
CUBE-ER100-S | -XXX |
AFC — Angle artifact for FC input adapter | |
ALC — Angle artifact for LC input adapter | |
AS — Angle artifact for SC input adapter | |
ER — ER artifact with ER>50dB @1550nm |
高PER（>52dB）
適用于DFB和ITLA激光器
一個單元覆蓋600nm~1600nm
光纖陣列、MPO和準直器配件
可測試自由空間光源偏振消光比
適用于高功率激光器
