中心波長：1055nm；帶寬：90-120nm；偏振消光比（PM）＞20dB；輸出光功率：40mW；光纖類型：HI1060或PM980；接頭類型：FC/APC；尾纖默認裸纖，如需套管請備注
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
產品特點
? 超寬帶 ASE 光譜
? 低紋波
? 高線性偏振
? 單獨老化和熱循環篩選
? 專有的防反射涂層技術，可靠性高
? 保偏 PM980 光纖或 HI1060 光纖
? 900um 光纖松套管（可選）
? 內置監控光電二極管（可選）
產品應用
? 光纖傳感器
? 光譜學
? 儀器儀表
推薦操作條件
@ CW，外殼安裝在室溫散熱器上
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
芯片溫度 | 20 | 25 | 30 | °C |
正向電流 | 700 | 750 | mA | |
輸出功率 | 25 | 40 | mW |
* - 根據Max. 頻譜寬度和平坦度推薦
特性
@ CW, 25°C, 700mA
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
正向電流@25mW | 750 | mA | ||
正向電壓 | 1.7 | 2.1 | V | |
平均波長 | 1045 | 1055 | 1065 | nm |
帶寬 (FWHM) | 90 | 120 | nm | |
紋波*（RMS） | 0.04 | 0.3 | dB | |
激發態Max. 位置 | 1000 | nm | ||
基態Max. 位置 | 1085 | nm | ||
光譜下降 | 5 | dB | ||
極化消光比（PER） | 15 | 20 | dB | |
偏振 | TE |
* ASE Max. 值附近 RMS 在 1nm 范圍內，分辨率為 20pm
jue對Max. 額定參數
參數 | Min. 值 | Max. 值 | 單位 |
輸出光功率 | 150 | mW | |
正向電流 | 800 | mA | |
反向電壓 | 2 | V | |
TEC 電流 | 3 | A | |
TEC 電壓 | 4 | V | |
芯片工作溫度 | 5 | 40 | °C |
外殼工作溫度 | 0 | 70 | °C |
存儲溫度 | -40 | 85 | °C |
引腳焊接溫度（最長 10 秒，z高外殼溫度 120°C） | 300 | °C | |
光纖彎曲半徑 | 3 | cm |

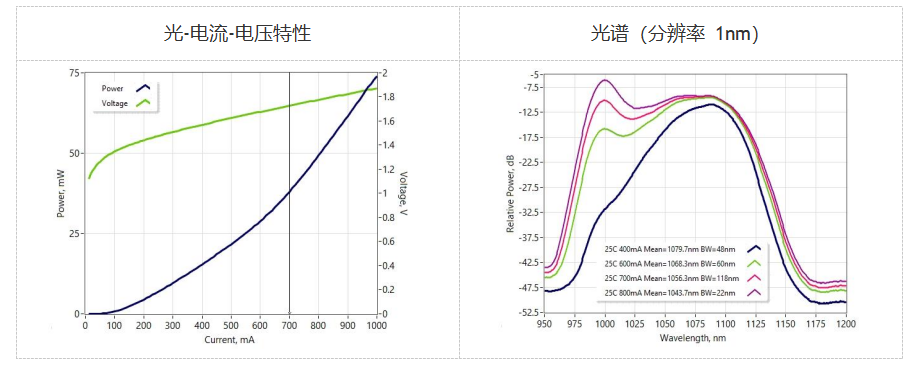

典型性能（僅供參考）
@ CW，機殼安裝在室溫散熱器上

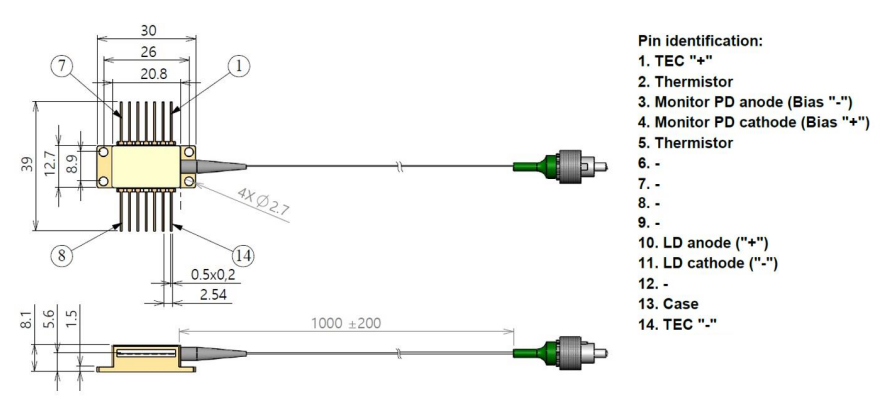

尺寸（單位：毫米）
安全和操作說明
此設備發出的光是不可見的，對人眼有害。設備運行時，請避免直視光纖
連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。jue對Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。在設備的Max. 額定值之外操作設備可能會導致設備故障或安全隱患。必須使用與組件一起使用的電源，以使Max. 正向電流不超過。
熱輻射器上的設備需要適當?shù)纳崞?。必須使?4 個螺釘（以 X 型螺栓擰緊，初始扭矩設置為 0.075Nm，最終以 X 型螺栓擰緊 0.15Nm）或夾具將設備安裝在散熱器上。散熱器表面的平整度偏差必須小于 0.05mm。建議在外殼底部和散熱器之間使用銦箔或?qū)崛彳洸牧献鳛闊峤缑?。不宜為此使用導熱油脂?/p>
避免設備背向反射。它可能會影響設備在光譜和功率穩定性方面的性能。它還可能導致致命的面損壞。強烈建議使用光隔離器來阻止背向反射。
不要拉動光纖。不要彎曲半徑小于 3 厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下光纖頂部覆蓋的防塵蓋后，使用沾有異丙醇或乙醇的光學鏡頭清潔紙或棉簽沿一個方向擦拭，小心清潔光纖頂部。僅使用干凈的光纖連接器操作設備。
靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。在設備安裝期間，必須保持 ESD 保護 - 在處理產品時使用腕帶、接地的工作表面和嚴格的防靜電技術。
型號識別
SLD1055120HI040MXXXX -> 1055nm 平均波長和 120nm 帶寬時輸出功率為 40mW，HI-1060 光纖
SLD1055120HI040MFXXX -> 1055nm 平均波長和 120nm 帶寬時輸出功率為 40mW，HI-1060 光纖，
帶內置監控光電二極管
SLD1055120PM040MLXXX -> 1055nm 平均波長和 120nm 帶寬時輸出功率為 40mW，PM-980 光纖，
帶松套管
SLD1055120PM040MFLXX -> 1055nm 平均波長和 120nm 帶寬時輸出功率為 40mW，PM-980 光纖，
帶內置監控光電二極管和光纖松套管
