簡介

LDRVMLN是一款用于蝶形半導體激光二極管的電流驅動與溫度控制模塊。其主要功能包括：控制激光器內部溫度、產生恒流信號驅動激光器，并可將外部輸入電壓信號轉換為電流驅動。模塊具有三種Max. 電流驅動范圍，適用于不同功率大小的激光器（通過電路板跳線進行選擇）。

內置基準源具有極低的噪聲水平，并可以達到16位控制精度。電流和溫度參數都可儲存在模塊上，經由一個簡單的外部觸發信號就可以該參數運行激光。使得該模塊構成一個即插即用的、超高穩定性的激光光源。

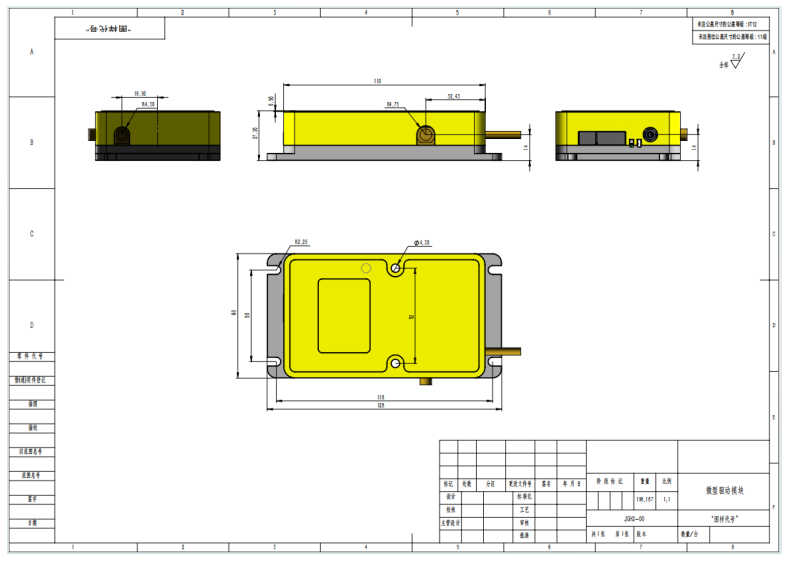

尺寸

（單位：毫米mm）

安裝

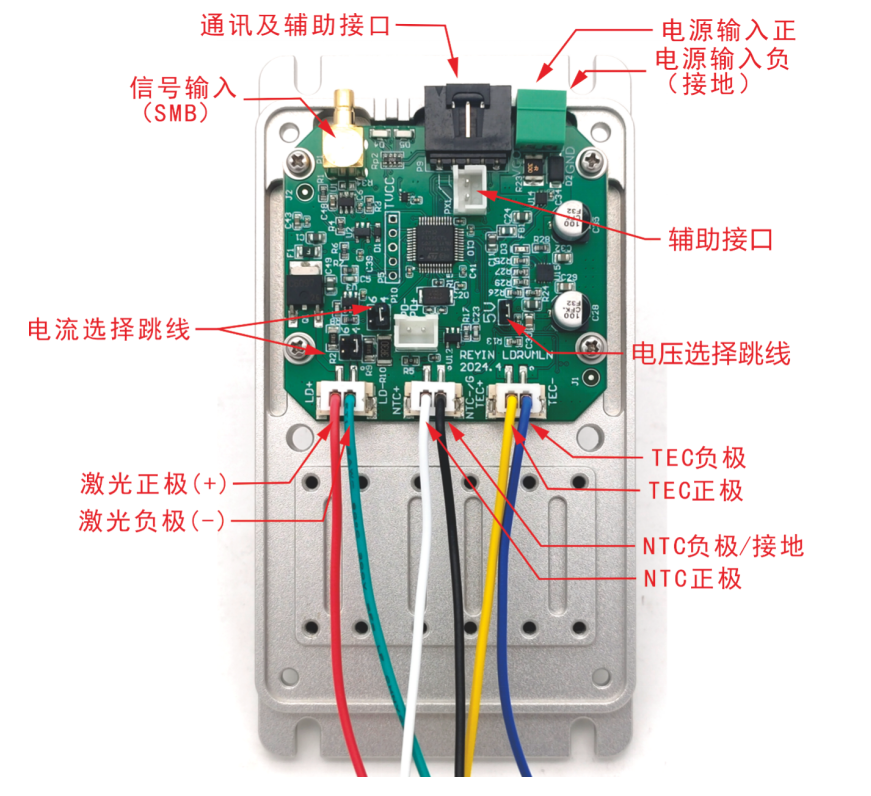

請務必先參照激光器手冊，對應連接器的線序，以及電路板上的連線，確定激光器與當前線序兼容。在不正確的線序下通電可能導致激光器損壞！

模塊的電源負極輸入，底板及NTC負極均接地。且驅動輸出的正極與負極均不接地。當要安裝的激光器的有任一功能引腳接地（連接其外殼）時，需要te別注意。

當存在激光功能引腳接地情況（如激光正極接地）時，需要在激光器與底殼之間墊一塊粘性導熱硅膠，且不要用金屬螺釘來固定激光，以使激光器外殼與底殼絕緣。如果不確定，請咨詢銷售方的工程師。不正確的接地將導致模塊功能異常甚至燒毀激光器！

跳線配置

在上電之前，模塊需要調整電路參數以適應所安裝的激光器。參數由電路板上跳線和撥碼開關控制。務必在斷電情況下操作！

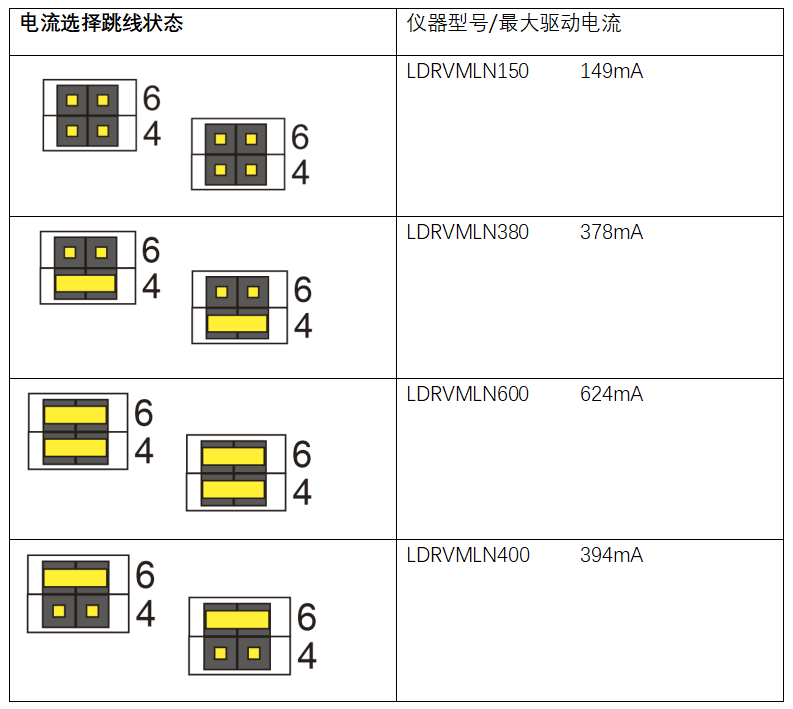

請將LDRVMLN的Max. 驅動電流設置為等于或稍大于激光的Max. 允許電流。如果將驅動電流設置過大，將增加激光器燒毀的風險。設置由電路板上P3、P10跳線：

P3與 P10 跳線需一致，否則儀器不能正常工作！所有操作應在斷電情況下執行。

如果激光器內部自帶分壓電阻，盡量不要使用該電阻，會導致外部驅動電壓不足，激光器處于欠壓狀態

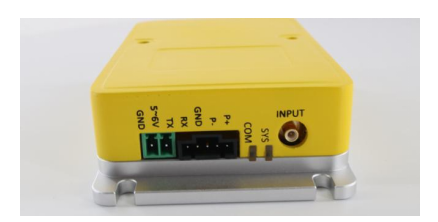

面板

左到右依次：

電源接口：3.81mm接頭，直流5~6V，3A。使用低紋波穩壓電源以降低系統整體噪聲。

通訊接口：串行通信，波特率115200bps，8位數據位，1位停止位，無校驗位；3.3V TTL電平?？墒褂锰€短接GND和RX針，使系統按照設定好的內部電流開始驅動激光，請務必在完全設置好各參數以后再使用該功能。

P+,P-為輔助連接口，內部接頭可用于直連激光器引腳。

COM燈：通訊指示燈，當GND和RX短接時顯示紅燈

SYS燈：系統狀態燈。當未安裝激光或激光溫度未穩定到設定值時，顯示黃燈。激光溫度已穩定時，顯示綠燈。當開啟內部驅動電流時，顯示紅燈。

INPUT: SMB接頭，輸入電壓0~2.5V，輸入頻率0~20MHz

te別注意！

激光器有功能引腳接外殼的情況下（如NEL激光器，常正極接外殼），必須將激光器外殼與底座絕緣：激光下方墊一層導熱硅膠墊，并且不要使用金屬螺釘來固定

激光電流擋位需要通過短路帽（跳線帽）在P3和P10來實現。兩者不匹配將導致系統的自我識別和實際電流不匹配，可能導致激光燒毀！

建議先連接一個LED燈珠或廉價紅色激光器來測試當前設置是否正常工作。

激光溫度震蕩說明溫控PID參數設置不對。溫控參數調節命令為 tecp kp  kI  kd， 發送后會立刻產生效果，觀察溫度的響應精度和速度，直至達到滿意的效果。調節完成后要用save命令保存。

模塊沒有開關，連接電源后，溫控功能立刻開始工作，但激光電流源并不啟動。綠燈表示溫度已穩定。用跳線帽短接RX和GND，使電流源開始工作，請在參數完全設置好后再使用本功能！

外部信號輸入

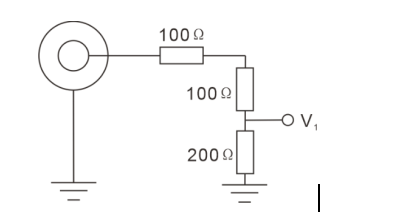

儀器后面板信號輸入端INPUT用于接收外部輸入，不開啟內部偏置信號時，等效電路如下圖所示：

激光器的驅動電流為：

I_Laser = (V1/1.25V) x I_max

I_max=149mA , 378mA etc

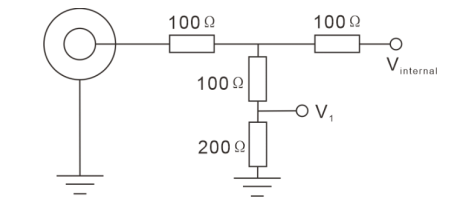

當開啟內部信號時，等效電路如下：

若僅使用內部信號，應斷開INPUT接口上的一切連接。如果要同時使用內部和外部信號，請按照上述的等效電路來自行計算最終效果。

PC控制界面

裝回儀器蓋板，將控制器連接電源，并用USB線連接電腦。WIN7及以上系統會提示自動聯網安裝USB驅動。當使用其他系統或無法聯網時請在http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現虛擬串行設備。

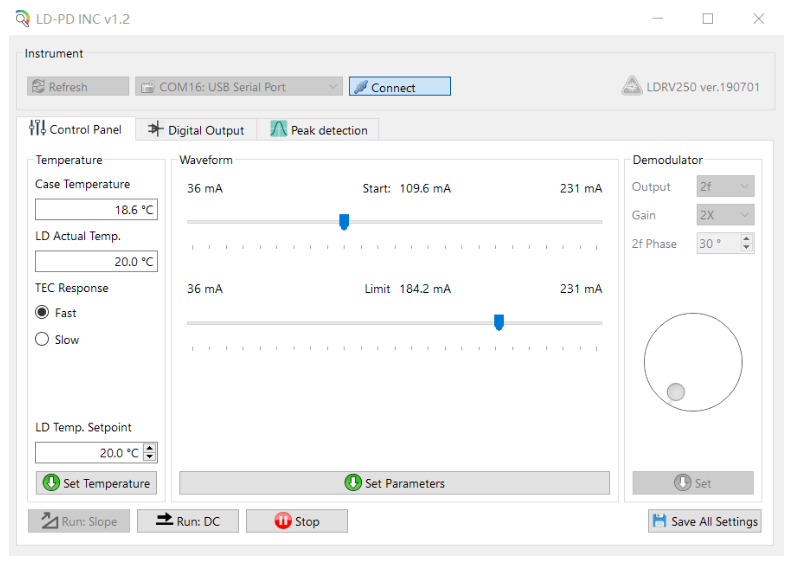

打開電腦端專用軟件，如下圖所示：

在Communication Port中找到對應的虛擬串口，若未找到，點擊Refresh按鈕。點擊Connect按鈕，正常握手后控制臺變亮，并讀取控制器的當前設定值。在LD Temp Setpoint輸入需要的工作溫度，點擊Set Temperature設定。Start滑動條設定恒定工作電流值，Limit滑動條設定Max. 限制電流。點擊下方的Set Parameters將參數發送至儀器。點擊Save All Settings將所有參數保存在儀器中。

點擊Run:DC 將以設定的電流值啟動激光器。Limit滑動條用于保護激光器，在外部輸入情況下也能限制電流，請設置為激光器參數表中的Max. 工作電流

啟動激光前，請仔細檢查各參數是否在激光器的允許工作范圍內！

通訊說明

專用轉換線纜將電路板連接至電腦USB或串口。USB轉換器采用FT232R芯片模擬串口，WIN7以上系統會自動聯網安裝驅動。其他系統或未聯網時請在http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現新的串行設備，通訊速率默認為115200bps。通過接收ASCII格式串行命令改變參數，命令以回車結束。

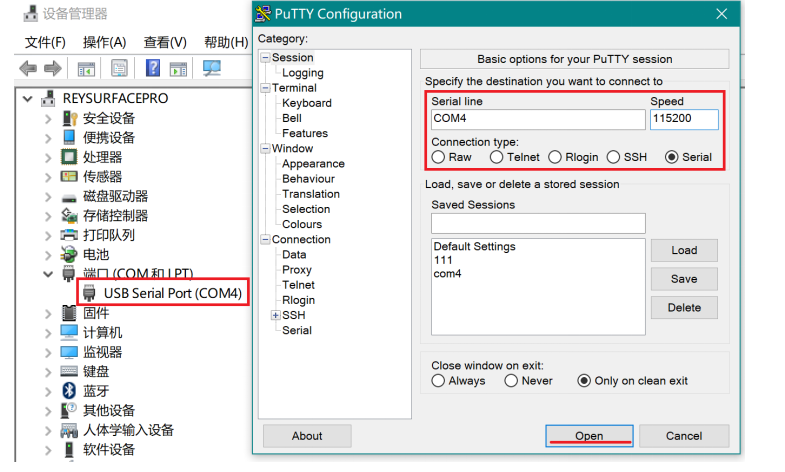

以下以PuTTY為例說明通訊方法。打開PuTTY后，連接選擇Serial，輸入與設備管理器中一致的端口號，Speed中輸入115200，點擊open即可打開黑色的交互端口，通過鍵盤輸入相關指令即可（Backspace按鍵無效）。正確輸入命令后系統會有提示設置結果，錯誤會返回error信息。

電腦為主控端（上位機），發送字符串命令。以“：”冒號作為起始符開始一行命令，以回車結束一行，下位機執行后返回信息。以下所有功能均可通過配套軟件訪問，建議以配套LDPD軟件完成設置并得到正確波形后，點save保存參數至下位機，再轉由其他客戶端來進行控制。

運行模式如下：

參數設置：
