筱曉光子提供不同光纖類型的光纖陣列定制。我們目前支持的光纖類型包括single-mode, multi-mode, polarization maintaining與此同時我們也接受不用光纖長度的光纖陣列定制。得益于我們多年的加工經驗，目前我們可以提供高精度光纖研磨對軸，我們也可以光纖膠合到一起在一起研磨拋光 。我們高精度對軸設備可以現實一個優于0.5deg角度偏差的保偏光纖對軸，我們端面觀察儀可以保證端面研磨質量滿足特殊應用領域，譬如干涉儀。同時我們的加工精度可以達到間距小至5um。同時我們還為客戶不同的應用需求定制不一樣的接頭，歡迎聯系我們加工定制光纖陣列。

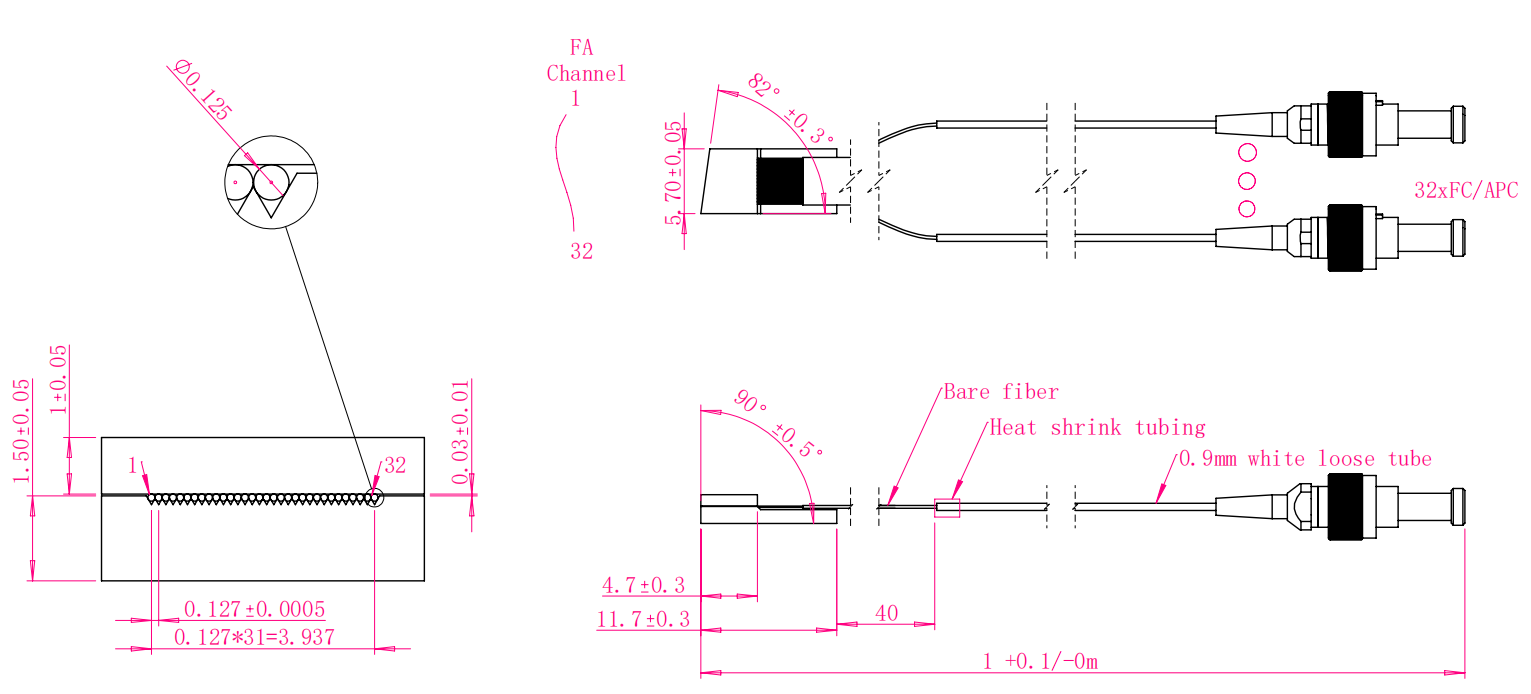

尺寸圖
● 支持光纖類型SM, MM, PM Fibers
● 任意光纖長度以及間距
● 高精度高可靠性
● 低 PDL低插入損耗
● 緊湊結構
● 光纖傳感器
● 光開關
● 干涉儀
● 分路器 / 合束器
● 集成器件
● 波導耦合器件
● 多路復用器/解復用器
| 陣列尺寸 | 定制 |
| 光纖長度 | 從幾厘米到幾百米 |
| 光纖類型 | SMF,MMF,PMF or custom |
| 光纖間隔 | 根據客戶需求定制 |
| 陣列位置精度 | +/- 1 um ( x and Y axis) |
| 研磨角度 | 0°+/-0.5°,8°+/-0.5°, custom |
| 光纖接頭類型 | FC,LC.SC,SMA，ST,MU,E2000,other |
光纖陣列是用于不同應用場合的光纖與其波導連接的關鍵部件，筱曉提供獨te的組裝/切割/拋光工藝，以獲得具有zui佳拋光表面的光纖纖芯位置精度。
2D光纖V槽陣列
FAC - A□-G□□□-S○-Material▽-☆-△-XX
A□：Polished Angle
0:0°
8:8°
G□□□:光纖間距
1:1mm
2:2mm
S○：Fiber Array Structure
12:1x2
22:2x2
65:6x5
56:5x6
Material▽：
Q: Quartz
S:SiO2
R:半圓管
F:方型管
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
