傳輸率：全頻段 50-75%； 阻斷范圍：基本范圍 1.3-2.6μm OD>3.5 ave； 變化梯度：85 nm/mm； 入射角：0°；線性度：1%； 基板：15毫米×3.5毫米×0.5毫米厚； 表面質量：小于 60-40 劃痕-麻點；
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80153133 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Infrared Linear Variable Filters 紅外線性漸變?yōu)V光片是窄帶濾光片，其中心波長 (CWL) 隨其長度方向的距離而變化，如下圖所示為 2.5-5.0 μm 類型。請點擊下面的鏈接查看我們的 LVF 系列，包括 2021 年推出的全新“第 2 代”LVF。
帶寬1%或2%（Bandwidth : as a % of centre wavelength ,即線性度,占中心波長的百分比 narrow band profile ,FWHM=2% x Peak Wavelength）峰值波長在整個范圍內從一側到另一側連續變化.我們所有的濾波片都具有高角度公差、極低的溫度變化以及很高的耐熱沖擊性。
其應用包括微型光譜儀、多種氣體分析、工業過程監測等。用于控制光譜分析儀中的背景噪音和高階效應。我們同時提供定制LVF的服務.
庫存線性可變?yōu)V波片，適用于 1.3-2.6 μm (2%) 15 mm x 3.5 mm x 0.5mm 厚

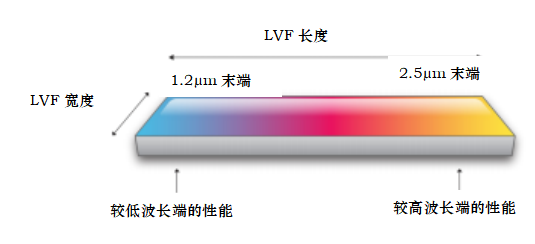

該線性可變?yōu)V波片 (LVF) 具有窄帶輪廓（FWHM=1% x 峰值波長）。峰值波長在整個范圍內從一側到另一側連續變化，見圖 1 右側。我們所有的濾波片都具有高角度公差、極低的溫度變化以及很高的耐熱沖擊性。
傳輸率：全頻段 50-75%
光學規格
傳輸 | 全頻段 50-75% |
阻擋范圍 | 基本范圍 1.2-2.6 μm，OD>3.5 ave. 在傳輸頻帶之外。（為了擴大阻塞范圍，可以添加合適的帶通濾波片，對于定制 LVF，可以將額外的阻塞添加到 LVF 本身） |
變化梯度 | 85nm/mm |
入射角 | 0° |
| 線性度(帶寬) | 1% (占中心波長的百分比) |
基質 | 15 mm x 3.5 mm x0.5mm 厚 |
表面質量 | < 60-40 Scratch-Dig (劃痕-麻點) |
環境規格
附著力 | MIL-C-48497A | Para 4.5.3.1 |
濕度 | MIL-C-48497A | Para 4.5.3.2 |
輕度磨損 | MIL-C-48497A | Para 4.5.3.3 |
嚴重磨損 | MIL-C-48497A | Para 4.5.5.1 |
可清潔性 | MIL-C-48497A | Para 4.5.4.2 |
水溶性 | MIL-C-48497A | Para 4.5.5.3 |

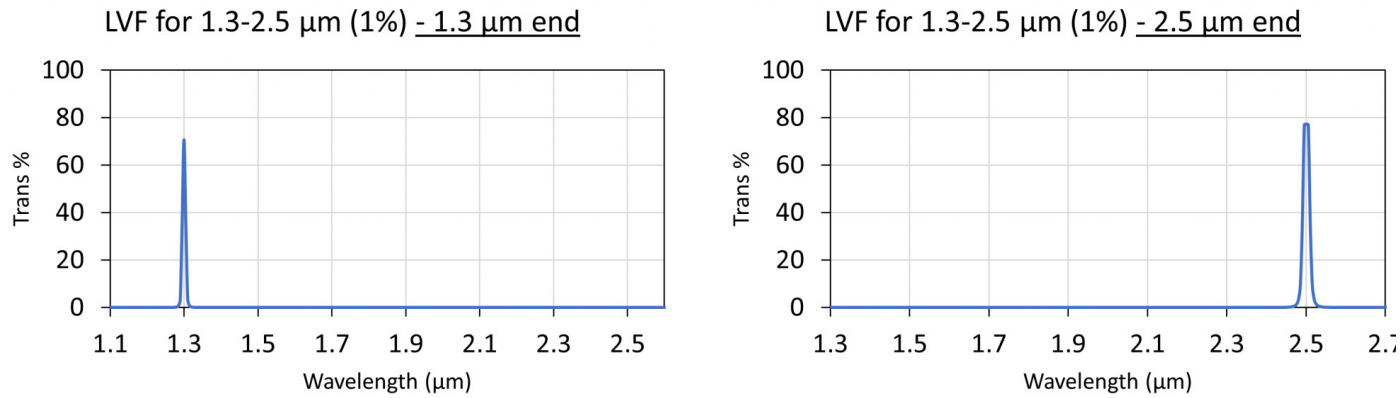

光譜性能
涵蓋 3 個范圍：0.9-1.7 μm、1.3-2.5 μm
寬度/半高寬 =1% x 中心波長。
通帶外平均阻塞大于 OD 3.5。
緊湊型迷你光譜儀
氣體分析
塑料鑒定
該LVF 的不同尺寸也可以適應用戶的探測器窗口尺寸，請聯系我們了解更多詳細信息。
